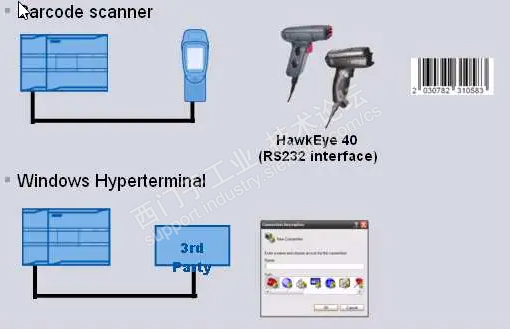

点击桌面上的“ Totalally Integrated Automation Portal V10”图标，如下图：

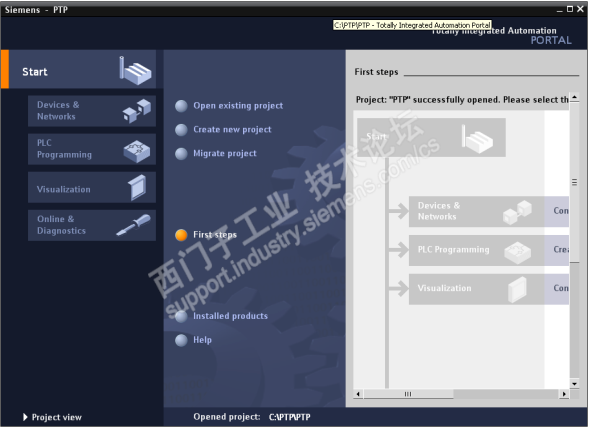

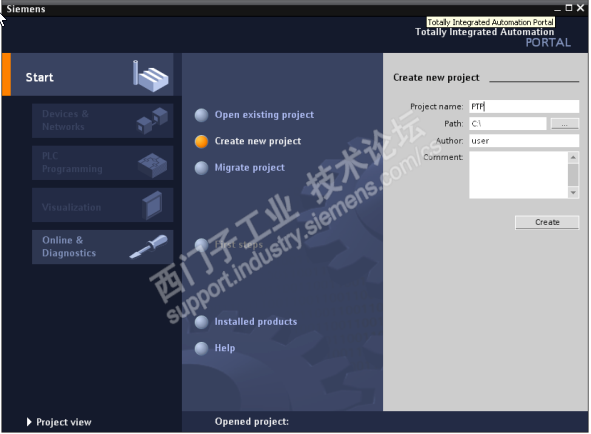

 首先需要选择“创建新项目”选项，然后在“项目名称：”里输入PTP；在“路径：”中，将项目的存储路径设置为“ C：\”；单击“创建”，这样就创建了一个文件PTP的新项目。创建后的窗口如下图所示：

点击门户预览左下角的“ Project View”切换到项目预览下，如下图：

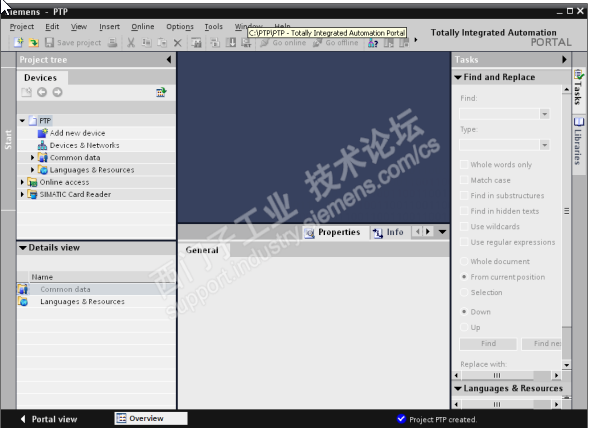

 切换到项目后，在“设备”标签下，单击“添加新设备”，在弹出的菜单中输入设备名称“ PLC_1”，并在设备列表中选择CPU的类型。选择后如下图：

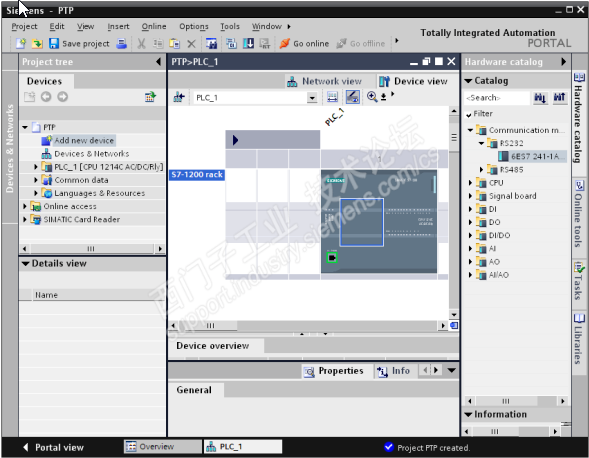

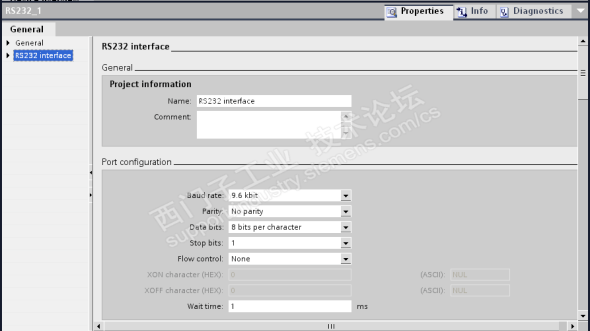

 插入CPU后，单击CPU左边的空槽，在右边的“ Catalog”里找到“ Communication”下一个的RS232模块，拖拽或双击此模块，这样就把把串行器插入到硬件配置里，然后就需要配置此后RS232模块硬件接口参数，选择RS232模块，在其下面的会出现该模块的硬件配置窗口，在属性窗口中就有两个选项，一个是“通用”；一个是“ RS232接口”。在“常规”里包括了此模块的“项目信息”和“命令信息”；而在“ RS232接口”里包括“项目信息”，“端口的配置”，“发送信息的配置”，“接收信息的配置”和“在这里我们选择“ RS232 interface”，在“端口”配置的选项里，进行的参数配置，波特率为：9600；校准方式：无；数据位为：8；停止位：1；硬件流控制：无；等待时间：1ms。

设置参数如下图：

 此时确认一下“硬件识别号”为11。

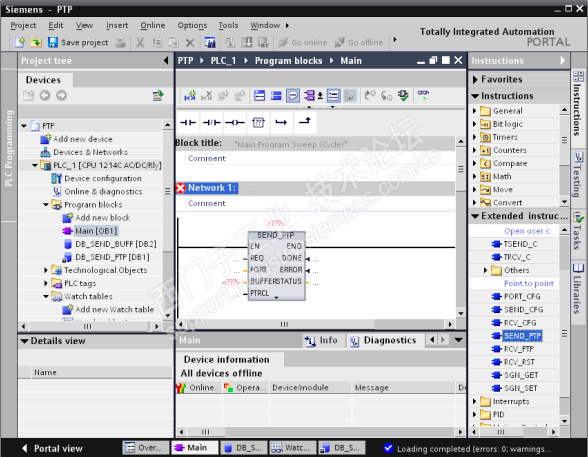

①，在PLC中编写程序，然后在主菜单（OB1）上，在OB1，在主程序中调用SEND_PTP功能块，如图所示：（SEND_PTP）在指令库下一个的扩展指令中通讯指令下一个）

 要对SEND_PTP赋值参数，首先需要创建SEND_PTP的背景数据块和发送缓冲数据块，双击“设备”->“ PLC_1” ————>“程序块” ————“添加新块”， DB_Send_PTP，选择DB块，在类型后选择“ SEND_PTP（SFB113）”

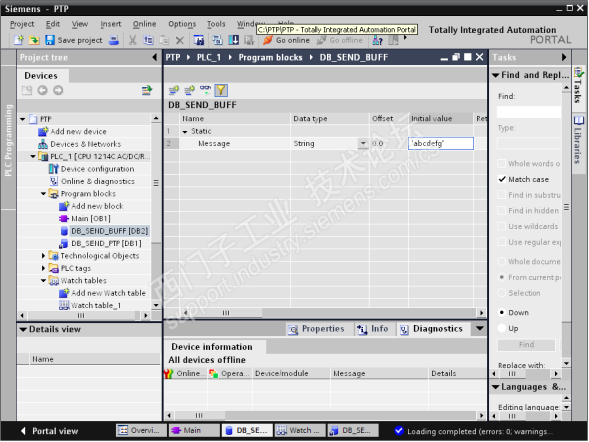

 插入背景DB后，再重新插入发送缓冲DB块，重复上面的步骤，只是在选择DB类型为“ Global DB”，并去掉“ Symbolic access only”选项勾（这样就可以将该DB块进行直接访问）建好这两个DB块后，，双击：DB_SEND_BUFF预先定义好要发送的数据，如下图所示：

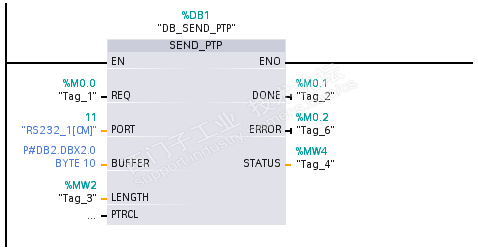

 定义完发送上下文之后，接下来就可以对SEND_PTP赋值参数，赋值参数后如下图：

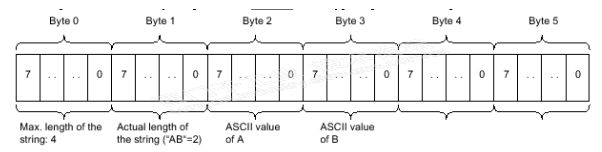

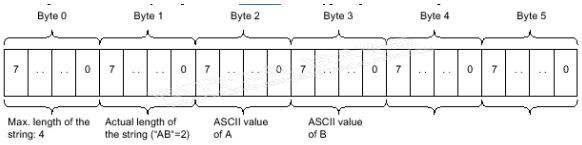

 字符的开始地址是从第二个字节，而不是零字节开始，即是P＃DB2.DBX2.0 Byte10而不是P＃DB2.DBX0.0 Byte10，原因是由于S7-1200对串行的放置的格式造成的，S7-1200对串行的前两个字节的定义的第一字节是最大的字符长度，第二个字节是实际的字符长度接下来才是存放实际字符如下图：

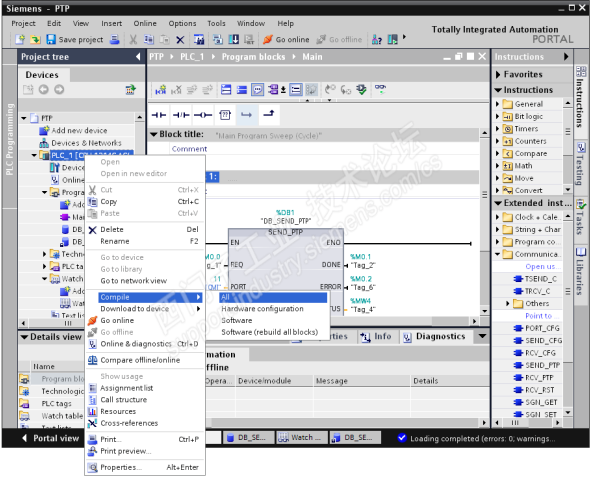

 上面就完成了一个程序的编写，对项目进行编译；右击PLC_1项目在放置的菜单项中选择“ Complies ALL”选项，这样就对硬件与软件进行了编译，如下图：

 编译且没有错误后就可以下载程序到PLC中，同样右击PLC_1项目，在弹出的菜单选择“下载到设备”。

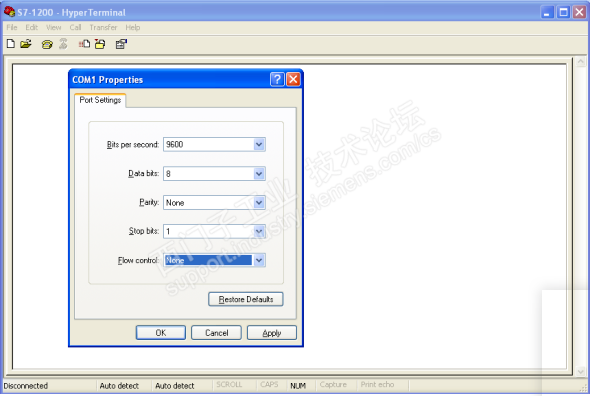

②，用串**叉线连接S7-1200的串口与计算机的串口，打开计算机的超级终端程序，并设置硬件扩展参数如下图：

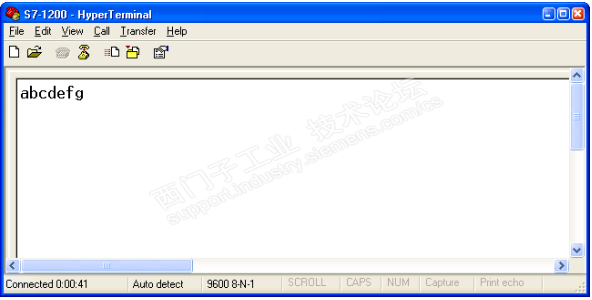

 ③：OB1功能块在线监控程序，在变量监控表里强制M0.0为1，触发数据的发送，此时在超级终端就会接收到发送到该数据的数据，如下图：

 对于第二个功能：超级终端发送数据给S7-1200，即是S7-1200是数据的接收方，超级终端是数据的发送方，对于S7-1200需要编写接收程序；而对于超级终端则意味着，，只要：超级终端程序，配置硬件接口参数与前面S7-1200的扩展参数一致，在界面上输入发送内容即可。

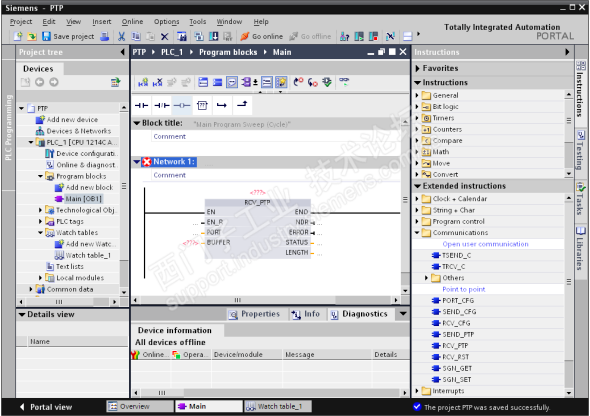

①，在PLC中编写程序，然后在主菜单（OB1）上，在OB1，在主程序中称其为RCV_PTP功能块，如下图所示：（注：RCV_PTP在指令库下一个的扩展指令中通讯指令下一个）

 要对RCV_PTP赋值参数，首先需要创建RCV_PTP的背景数据块和发送缓冲数据块，双击“设备”->“ PLC_1” ————>“程序块”-“添加新块”， DB_RCV_PTP，选择DB块，在类型后选择“ RCV_PTP（SFB114）”

 插入背景DB后，再插入接收缓冲DB块，重复上面的步骤，只是在选择DB类型为“ Global DB”，并去掉“ Symbolic access only”（选择符号访问）选项勾（这样可以将该DB块进行直接访问），建好这两个DB块后，，双击：DB_RCV_BUFF定义为接收数据的数据类型，如下图所示：

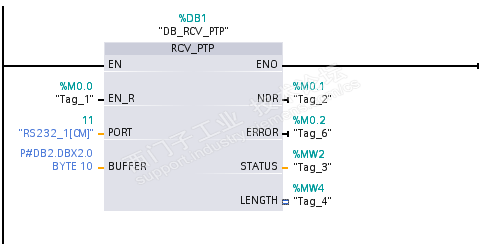

 定义完接收机后端后，接下来就可以对RCV_PTP赋值参数，赋值参数后如下图：

 在上面的编程的程序块里需要注意的是，在指定的接收字节时。字符的开始地址是从第二个字节，而不是零字节开始，即即是P＃DB2.DBX2.0 Byte10而不是P＃DB2.DBX0.0 Byte10，原因是由于S7-1200对串行的放置的格式造成的，S7-1200对串行的前两个字节的定义的第一字节是最大的字符长度，第二个字节是实际的字符长度接下来才是存放实际字符如下图：

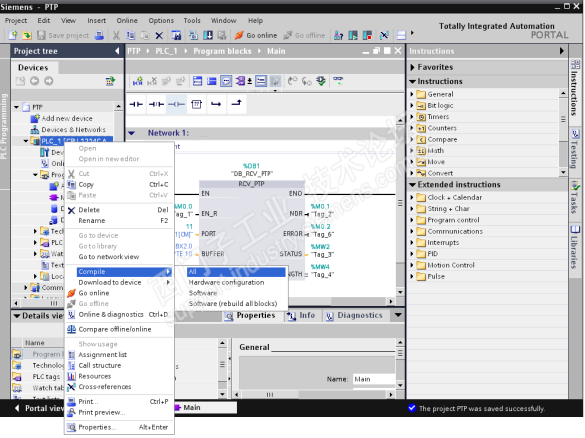

 上面就完成了一个程序的编写，对项目进行编译；右击PLC_1项目在放置的菜单项中选择“ Complies ALL”选项，这样就对硬件与软件进行了编译，如下图：

编译且没有错误后就可以下载程序到PLC中，同样右击PLC_1项目，在弹出的菜单选择“下载到设备”。

②，用串**叉线连接S7-1200的串口与计算机的串口，打开计算机的超级终端程序，并设置硬件扩展参数如下图

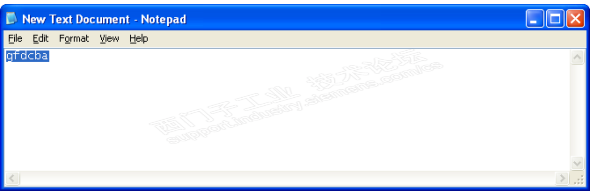

 在桌面上新建的文本文件，此文本文件在里面输入“ gfdcba”，如下图：

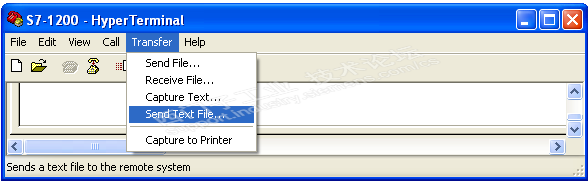

 ③：变量监控表，强制M0.0，使能接收。然后，在超级终端里，选择菜单“传输”下一个的“发送文本文件”，在桌面上找到一个文本文件。

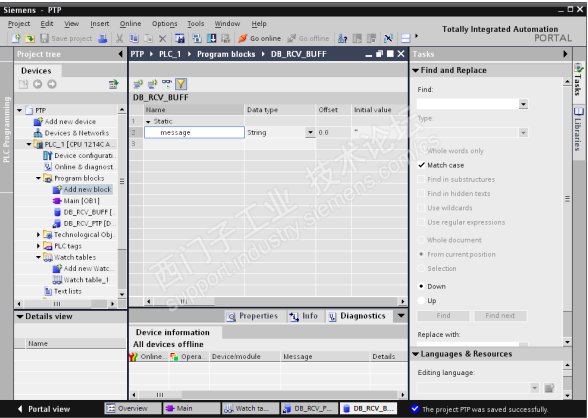

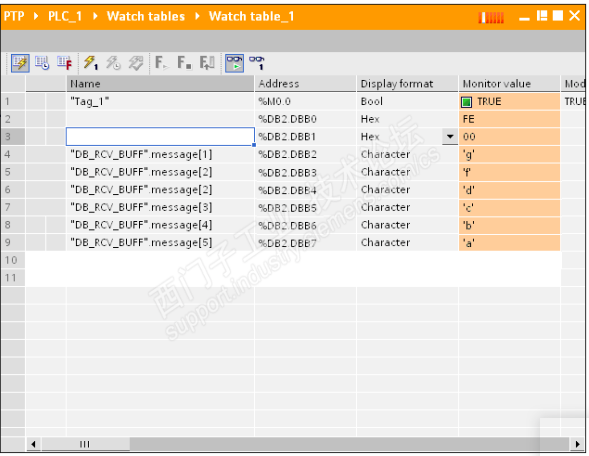

 DB_RCV_BUFF数据块，在线查看接收到的数据，如下图：

 通过上面的示例实现一个简单的应用，在实际的应用过程中，需要按第三方设备的协议进行编写S7-1200的程序。
