01 过程映像区

1.1 什么是过程映像区

当我们在用户程序中对输入 (I) 和输出 (Q) 地址区进行寻址时，CPU并不直接访问信号模块， 而是访问 CPU 系统存储器中的存储区。 该存储区就是过程映像区。该区域分为两部分： 输入过程映像区(PII)和输出过程映像区(PIQ)。有两种方式可以更新过程映像区：OB1更新过程映像区和PIP更新过程映像区。

1.2 使用过程映像区有什么好处

与直接访问输入/输出模块相比，访问过程映像区的优势在于在循环程序处理期间，可为CPU 提供一致的过程映像区数据，即在程序执行过程中，访问的过程映像区信号始终一致。 如果在程序执行期间输入模块的信号状态发生变化，过程映像区中的信号状态将保持不变，直到过程映像区在下一个周期中被更新。只有在过程映像区刷新时刻，I区和Q 区的内容才与输入/输出的实际值相同，所以它们并不能直接反映输入/输出的实际状态。

此外，由于过程映像存储在CPU的系统存储器中，访问过程映像区的速度明显快于直接访问信号模块。为了节省时间，通常程序中使用过程映像区的数据。

1.3 过程映像区的设置

对于S7-300/400的CPU而言，可以设置过程映像区的大小，具体设置方法如图1和图2所示，设置范围可以查看CPU的技术规范手册或者在组态界面查看。

对于S7-1200/1500CPU而言过程映像区不可更改。S7-1200 CPU输入过程映像区大小为1kbyte，输出过程映像区的大小为1kbyte。

S7-1500CPU输入过程映像区大小为32kbyte，输出过程映像区的大小为32kbyte。

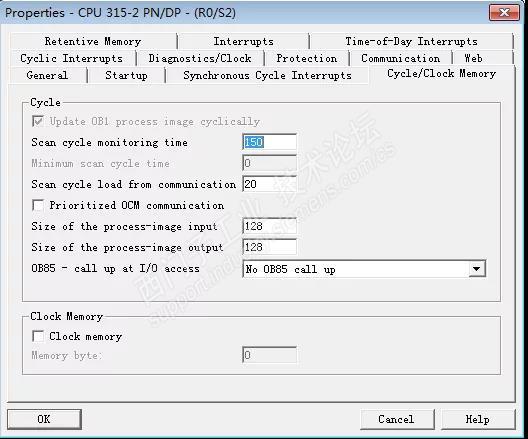

图1 经典STEP7软件中设置CPU过程映像区

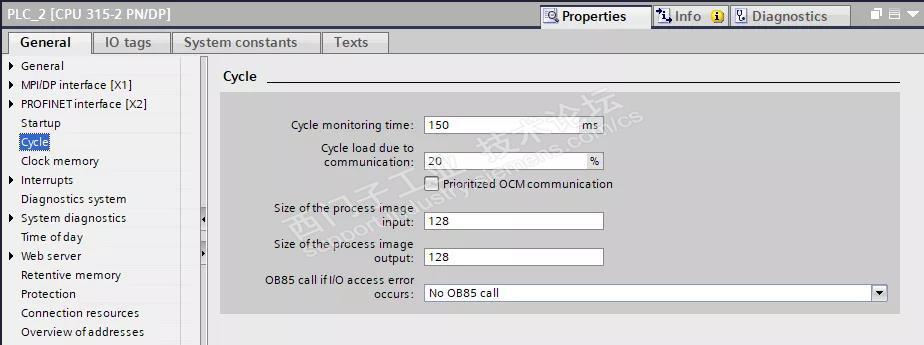

图2 博途STEP7软件中设置CPU过程映像区

对于S7-300/400的CPU来说，能否更改过程映像区的大小与CPU固件相关。

1.4 OB1更新过程映像区有什么特点

在地址的分配过程中，如果模块的地址位于过程映像区之内，则可以选择自动更新过程映像，自动更新即为按照CPU OB1的周期更新过程映像区，如图3所示。如果地址不在过程映像区，则该区域显示“无”。

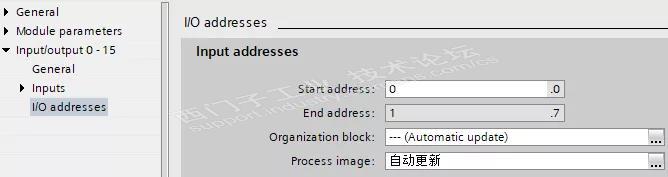

图3 自动更新过程映像

对于S7-300/400的CPU而言，该区域默认显示设置为“OB1过程映像”。I/O模块会在此过程映像区中分配相应的地址，操作系统在其每个程序循环内自动更新此地址。PLC的循环程序处理过程如图4和表格1所示。

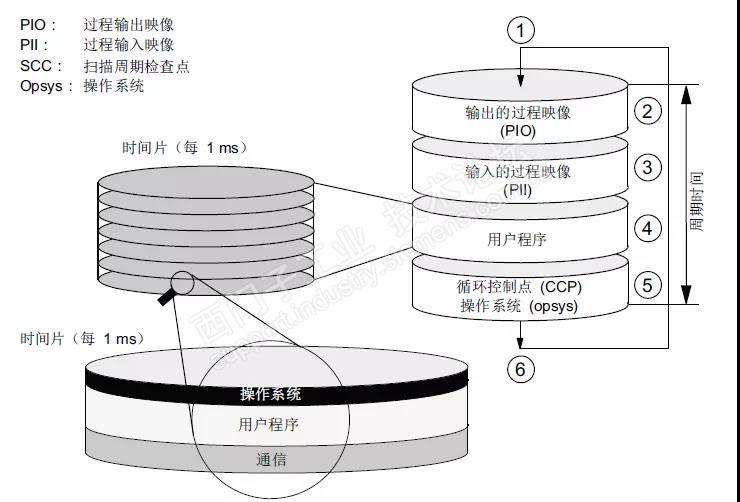

图4 PLC程序循环处理过程

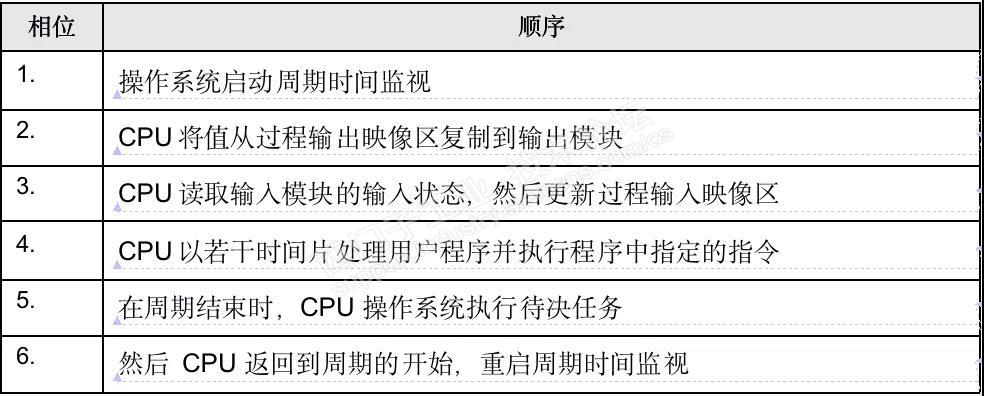

表1  PLC循环程序处理过程

1.5 PIP更新过程映像有什么特点

除 OB1 更新过程映像区之外，某些类型的 CPU 中还可以将输入/输出地址分配至过程映像分区 (PIP)中进行更新，比如一些I/O地址区域仅在相应的OB块，如循环中断OB被执行时才会被刷新，这种有条件的刷新方式也可以减轻CPU的负荷。

注意：只有具有输入或输出模块才能选择此选项，同时不能将同一输入/输出地址既分配至 OB1 过程映像区更新，又分配至过程映像分区 (PIP)做更新，只能二选一。

过程映像分区的更新有以下两种方式：

• 将 PIP 分配至 OB块更新

• 通过在用户程序中通过调用 SFC 26 (UPDAT_PI) 和 SFC 27 (UPDAT_PO)系统功能块做更新

在IO地址区中，可以将过程映像分区连接到一个OB，启动OB后，系统将自动更新所分配的输入过程映像分区，在OB结束时，系统将分配的过程映像分区输出写入到I/O输出中。图5为通过过程映像分区6和循环中断做更新的示例，此外CPU还必须支持过程映像分区，可用的过程映像分区数量取决于CPU类型。

· S7-300 CPU支持的过程映像分区的最大数量为1；

· S7-400 CPU支持的过程映像分区的最大数量为15；

· S7-1200 CPU支持的过程映像分区的最大数量为4；

· S7-1500 CPU支持的过程映像分区的最大数量为31。

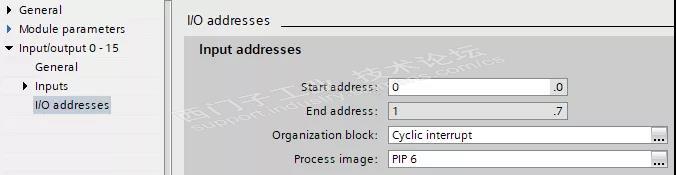

图5 通过过程映像分区6和循环中断做更新

如果过程映像分区未分配给OB，则操作系统不会更新此PIP，此时可通过特殊指令更新过程映像分区

• 过程映像分区输入可使用SFC 26 (UPDAT_PI)指令

• 过程映像分区输出则使用SFC 27 (UPDAT_PO)指令

需要注意的是：S7-1200CPU 不支持SFC 2
