上一篇讲了主轴温度显示不正确，深究其原因找到了隐藏的隐患。这一篇讲一下这个过程中涉及的一个知识点。由于本人维修出身，并没有进行过西门子的系统培训，很多知识点掌握的不全面，比如上篇文章涉及的PP72/48 I/O模块了解的不全面。

设备有三块PP72/48 I/O模块由于设备图纸未对其做编号，且每个模块都带模拟量，当时确定PT100接在哪块I/O模块产生过疑问，好在其他模拟量都为两线的接法。通过接线方式定位到了PT100的位置。本着刨根问底的原则，查看硬件手册对PP72/48进行了深入了解。

1：如何定位某模拟量接在哪个模块上？

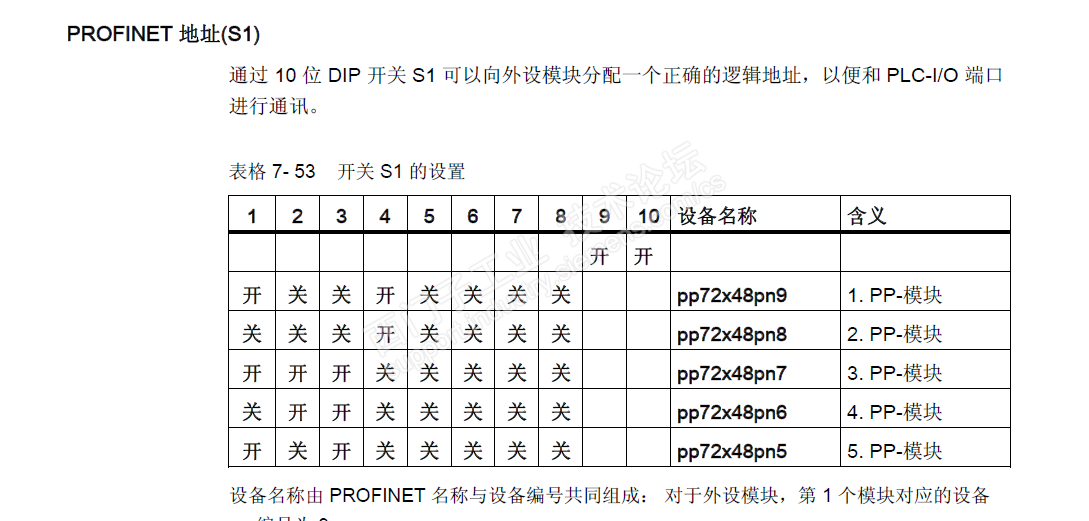

先通过表格S1开关的设置定位，每个模块是第几块。在根据PLC程序找到你需要的模拟量是哪个，比如我当时那个模拟量为IW62,那么他接在第一个模块的第二个通道。自制了个表格供大家参考

依次类推可以退出第4块第5块的地址。

2：模块使用时需对模块参数进行设置

控制系统类型

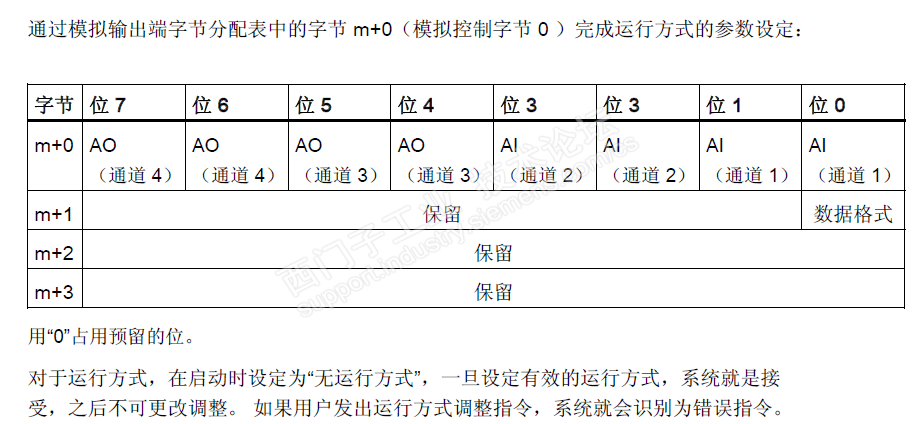

应在模拟控制字节 m+1 (位0)中对控制类型进行说明，这样控制系统才能准确识别从/到模拟模块的16 位输入/输出值。 对此，在控制系统 SINUMERIK 828D 中要输入数值“1”：

在设定运行方式之前必须设置控制类型，这样在首次使用数据时就不会出现错误编译，

此外在模拟控制字节 m+0 / m+1 上仅允许按字节来存取。

比如上面说到的PT100传感器的使用的案例，该传感器接在第一模块2通道，还有一个模拟量电压输入接在1通道上，其他通道都没有用。我们就要将16进制数0D传输到QB56及IB56上如图。
