【HMI】TP1200在项目使用中的奇怪问题

      对西家HMI产品了解不多，趁着活动的机会说一下最近遇到的TP1200精智面板的小问题，与各位网友探讨。顺便说一下，文件大小限制1M，不能发小视频有一些遗憾。下面分享两个项目也就是两个TP1200屏的案例。

       案例1：在工艺流程图中画出所有重要且可以控制的设备，流程中的设备点击后弹出弹窗控制窗口，这是个非常常规的弹窗功能。在编辑弹窗时，用了矩形框，按钮，线等组合成组，按下时按钮显示绿色，功能上和逻辑上一切正常，也正常用了一段时间，但后来新增设备加了不少弹窗，就出现了一些问题了。下面看截图。

正常时

异常时

有时候异常时，会看到重影或者完全看不到按钮元件。我检查了所有能检查的，例如变量，分辨率，活动层，编组，取消编组等等，仍然无法解决。屏断电重启也不奏效。最后，将原来的弹窗复制一份，再将原来的删除掉，弹窗连接复制的副本，就完全正常显示也正常使用了，到目前为止，不知道是什么原因。最后为了确保没有异常现象，直接把弹窗改成了用可见性来做，把所有弹窗画面删除。最终用了一个控制窗口，每点击一个设备弹出一次，点击设备的同时更改设备号，一个设备对应一个号码，按下启动就开启对应设备号的设备，这样只需在PLC程序中做点相关程序就可以实现一个窗口控制所有设备。同时，也避免了弹窗功能的奇怪小问题。

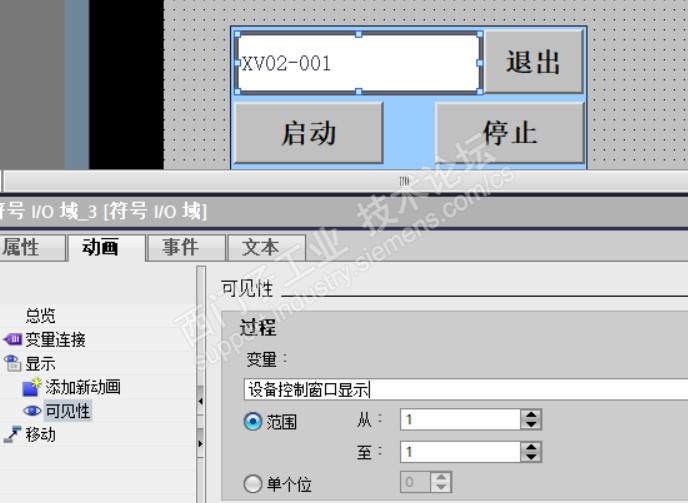

最终的控制窗是这样的：

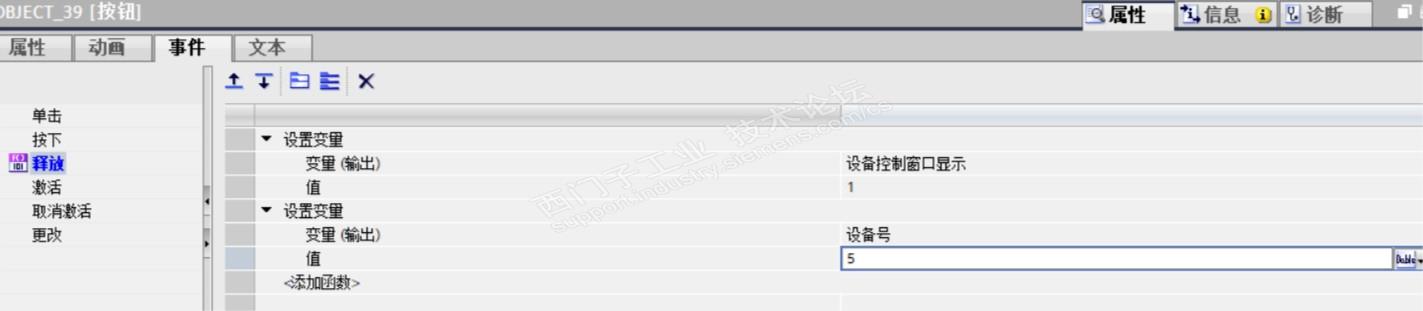

设备名称窗口显示HMI文本列表中的设备名称，关联PLC变量值，变量值是在按下流程图中相应设备打开控制栏的同时更改的。看下面截图：

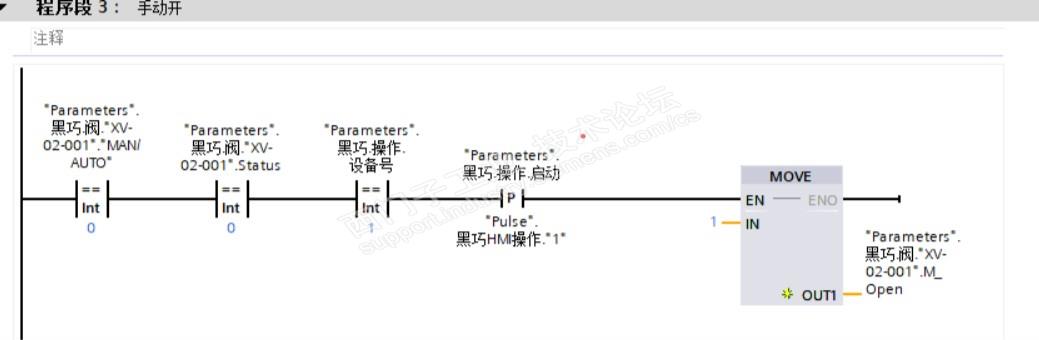

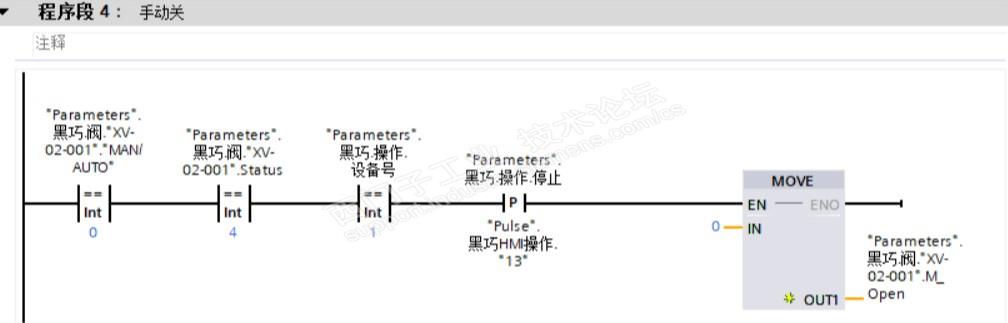

下面是PLC程序

      这样简单的程序配合HMI文本列表的使用，就做成了一个比弹窗更方便更高效的控制窗口弹出功能。当然，上文说的小问题还是不知道具体原因。

      案例2：

      这台TP1200屏是旧设备改造的，屏很旧了，用V16完全通讯不上，没办法就更新OS呗。发现屏内是V13的项目。更新完OS后，用V16下载项目，依旧是通讯不上。通讯的设置还有OS更新什么的就不说了，相信大家都了解的，官网和论坛也有相关资料，我也是按照正确流程来执行的。折腾了半天，下载项目时都是显示无法到达设备。明明是可以搜索到的。

      最后，是这样解决的，在屏上设置好固定IP地址，并保证博图软件中组态的屏地址和屏设置的IP地址一样，在下载项目时直接输IP地址，这样就下载成功了。项目下载后，问题又来了，插入的图片显示空白，我又重新下载了一遍，还是一样。最后从旧项目复制了一张完全一样的图片，重新做了个画面，将原先的画面替换掉，下载后显示正常。两次图片完全一样，并且来源也是同一个旧项目。这个问题似乎与案例1的有些类似。有些搞不明白。

    上诉问题，请各位精通西门子HMI设备的网友分析问题原因，共同探讨，谢谢！
