在Profinet等一众基于工业以太网技术的通讯标准大行其道时，我本以为串口通讯，尤其是modbus-rtu这种通讯已经没有什么市场了。但是，在疫情严重的去年，却与Modbus-RTU不期而遇。

      一个很小的控制系统：S7-200SMART CR60控制两台第三方的变频器（去年，西家的变频器货期及价格都让人瞠目）。虽然S7-200SMART CR60本身带PN通讯接口，但是囿于芯片缺乏，第三方的变频器的PN通讯卡也无法保证货期；幸好变频器本身是标配了支持MODBUS-RTU通讯的串行接口的。于是也只能测试MODBUS-RTU通讯了。

         这种通讯方式，我以前是没有接触过的，于是准备好S7-200SMART的手册及第三方变频器的手册，从零开始测试。

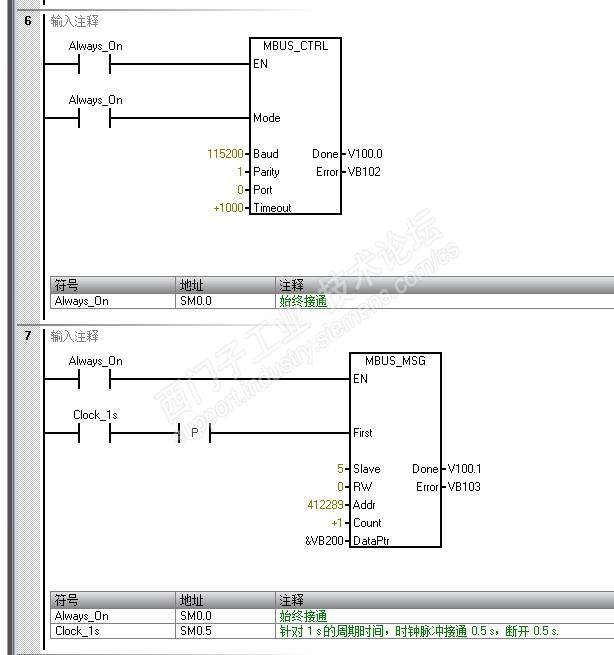

         首先定义通讯口，波特率，奇偶校验等，在下面的例子中，定义波特率为115200BPS，偶校验，PLC集成的RS485通讯口，溢出时间1000ms。

    然后，右键点击“程序块”，在弹出的菜单中点击“库存储器……”，再在弹出的画面中分配VB缓冲区给MODBUS-RTU通讯用。这里可以用系统建议的地址。需要286个字节。

如下：

       在这里，重要的是定义”MBUS_MSG”中的Addr。如果子站也是西门子的PLC，则按手册中的I/0对应就可以。

       但是，我用的是某川的MD480变频器，则这个地址需要读取的是S7-200SMART中描述的保持寄存器地址，即40001-49999；400001-465535。而且，这里面有个规则 ，40001及400001分别是两个缓冲区的起启地址，比如，某川MD480中的状态字为3000H，则对应的地址为3000H转换成的十进制数：12288，这个数，如果+40001，则大于49999,所以，不能用40001做起始地址，要用400001，所以，如上图所示，某川MD480内的3000H地址，对应到S7-200Smart，则为400001+12288=412289。

同理，如果是某川中变频器中的2000H（控制字），则对应S7-200SMART中的地址为8192+40001=48193。

         这里，有一个问题，因为某川MD480变频器的控制字的有效状态为1~7,如果超出这个范围，比如设置为0，则在PLC侧写入这个值时，会返回一个”103”的代码，表示：从站不支持数据类型：从站设备不支持“地址”(Addr) 类型“。实际上，这个代码的含义应该是写入从站不认识的内容。

       另外，200SMART与从站用MODBUS_RTU通讯时，一定要用轮询的方式编程，也就是说下一条读/写指令一定要在上一条读/写指令完成以后才能启动。这里的轮询不能用定时，因为每次读写的时间周期是不固定的。

       也就是说，要用当前读/写完成的那个状态位去复位本读/写使能指令，并去启动下一条读/写指令。

      具体可看西门子官方提供的程序。Modbus_Master_Test.smart

        在具体测试时发现，波特率并不是越高越好。高波特率对EMC及通讯介质的要求都比较高，否则会丢包，导致轮询的时间过长。实际测试，两个从站，6条读写指令，用115200的波特率，轮询一周期的时间从32ms到1300ms不等。而把波特率降到9600时，则轮询时间基本在130ms.。最终，在两个从站6条读写的情况下，个人感觉19200波特率比较合适，轮询一周的时间可以稳定的保持在100ms之内。

        对于令牌轮询这种方式，还有一个最大的问题是当一个站丢失时，会导致轮询周期大大增加。还以上面的案例测试，当一个站丢失时，轮询周期高达9秒多。这是不可忍受的。所以，这种通讯方式，真的不好。解决的方案好像也只能是用程序判断：如果发现有从站丢失，就只能把这个站屏蔽点。但这并不是解决的好办法。

         后来，查找西门子官方的一个关于200SMART的各种疑难问答，提到可以在符号表中找到mModbusRetries这个变量所对应的地址（路径如下：符号表--à库--àModbus RTU Master(v2.0)）,这个变量的意思是在从站不应答的情况下,重试的次数，默认值是2。把这个值改成0后，按以上的条件实测，轮询周期基本上是3073ms。后来，又看到紧邻这个变量的下一个变量是mModbusRxTimeout，这个变量的注释很简单：message timeout (word)，默认值是1000，感觉单位是ms,试着把这个值改成100后，轮询周期就变成375ms上下了。再改成50，轮询周期就保持在220ms上下了。这基本能满足要求。

        但是，这样还有一个问题，那就是当重试次数改成0，溢出时间改成50ms后，监控发现在对从站进行写操作时，会有写不成功的现象。而且还比较频繁。

        后来，发现把重试次数改成1,溢出监控时间改成20，在人为去掉一个从站的情况下，轮询监控周期最大为280ms,也算差强人意。

        而在所有从站都在线的情况下，没有丢从站的现象发现，最大轮询周期为130ms（大部分情况下，在100ms之内），算是最优组合吧。

      结束语：对于响应要求不高的系统来说，MODBUS-RTU无疑是一种物美价廉的解决方案，整个流程认真测试下来，有坑，但不大，可以接受。
