【PROFINET通信征文】读取I/O系统devicestates指令的应用

  PROFINET是开放、标准、实时的以太网通讯之一，而PROFINET I/O又将以软件组态简单、方便、快捷的特性，广泛被用户所接受和应用。在功能强大的Portal软件中，库指令中提供了适应各场景的诊断应用指令，其中，devicestates读取I/O系统的模块状态信息指令，它能够诊断主站系统、远程站模块是否丢失工作异常的通讯诊断功能。该指令适用于PROFINET I/O系统中所有I/O设备的状态信息，或Profibus DP 主站系统中所有DP从站的状态信息。

Devicestates指令应用：

测试硬件条件：

I/O站：S7-1214C DC/DC/DC V4.2   创建I/O站CPU版本必须高于V4.0

设备站：S7-1214C AC/DC/RLY V2.2

普联交换器：TP-LINK

Protal V15软件

通讯故障诊断测试：

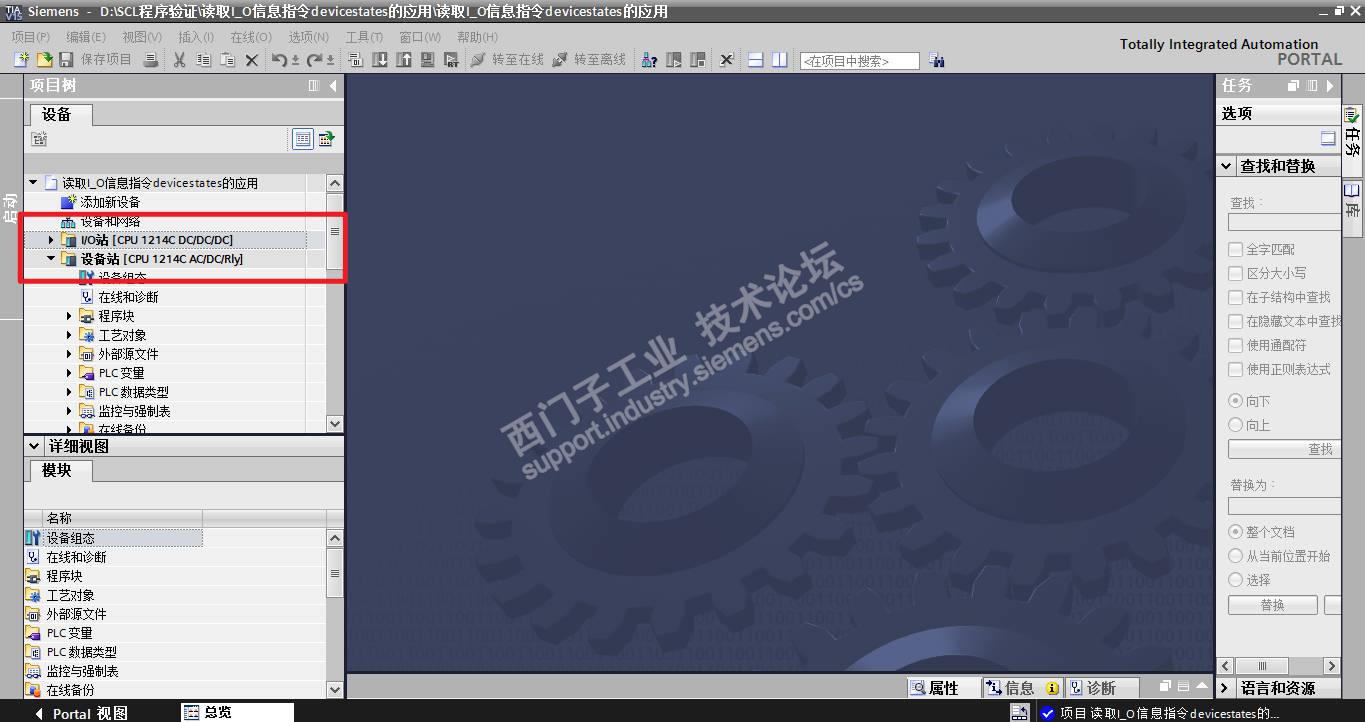

1） 新建测试项目，新建2个PLC站点，图示1：

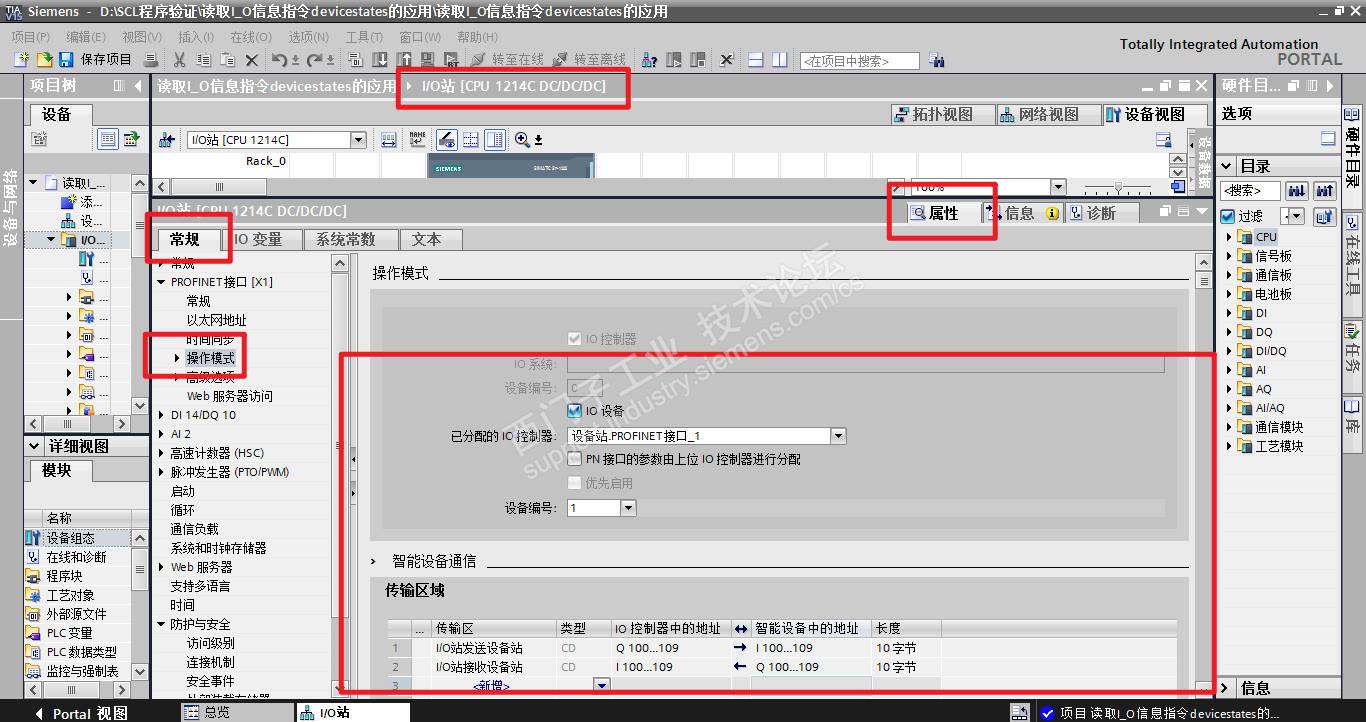

2） 在I/O站，添加PROFINET I/O站点信息，图示2：

 在I/O站添加了10个字节的通讯数据交换，其中I/O站方式QB100 ~ QB109到设备站IB100 ~ IB109，同时，I/O站又接受设备站QB100 ~ QB109的数据到IB100 ~ IB109，实现数据的交互。

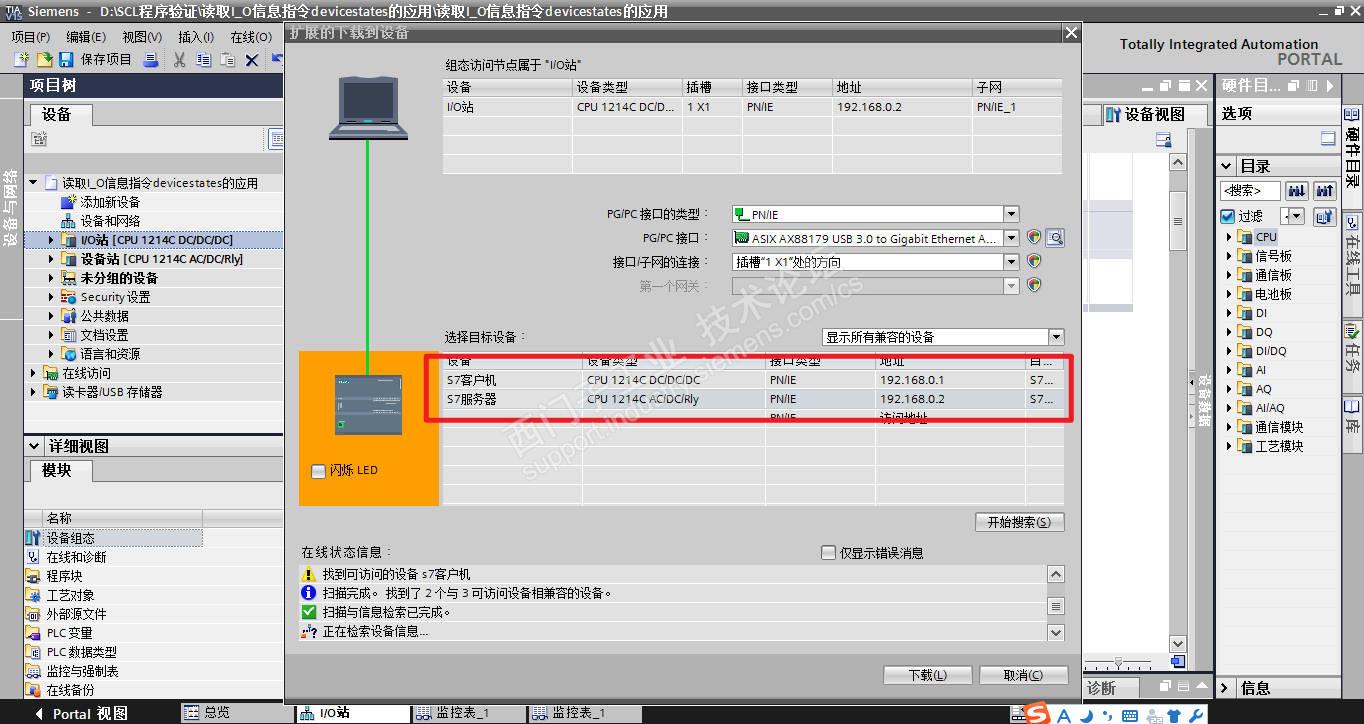

3） 将项目分别下载到各自的PLC中，验证PROFINET I/O站点双方的通讯数据交互，图示3：

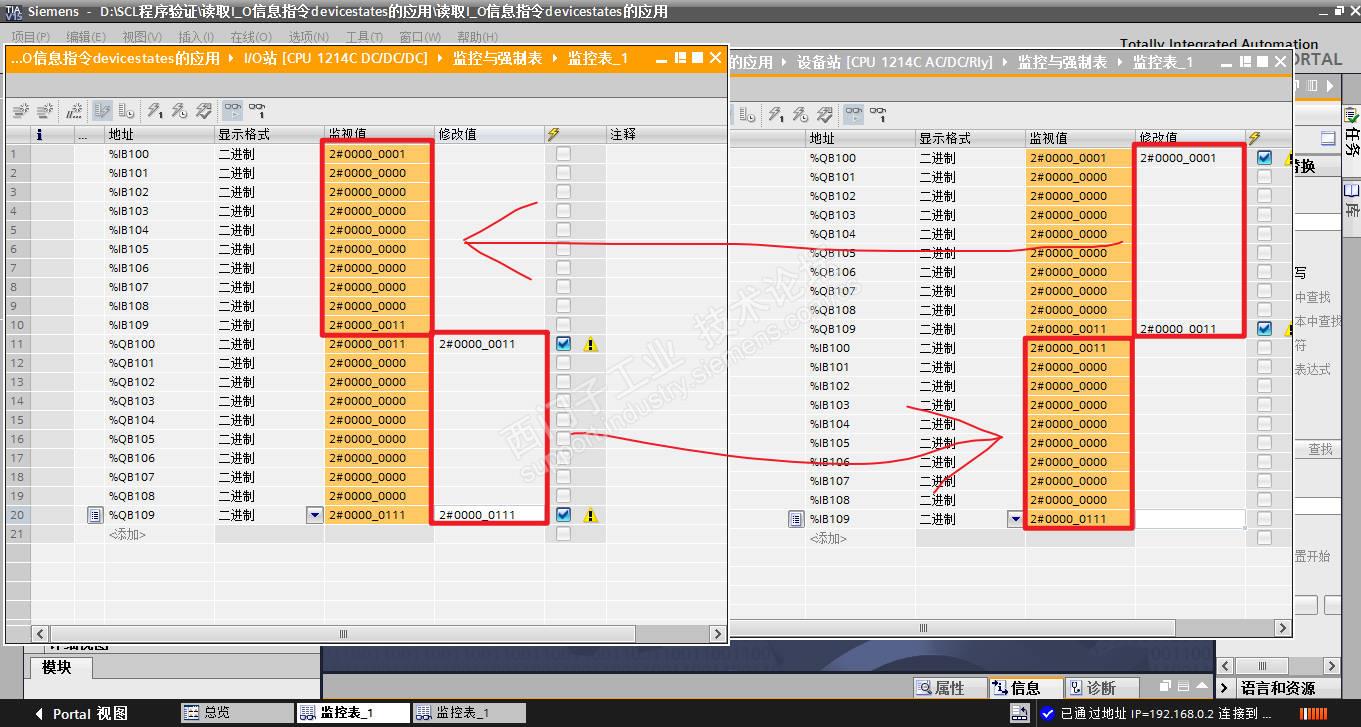

10个字节的通讯数据交互情况，图示4：

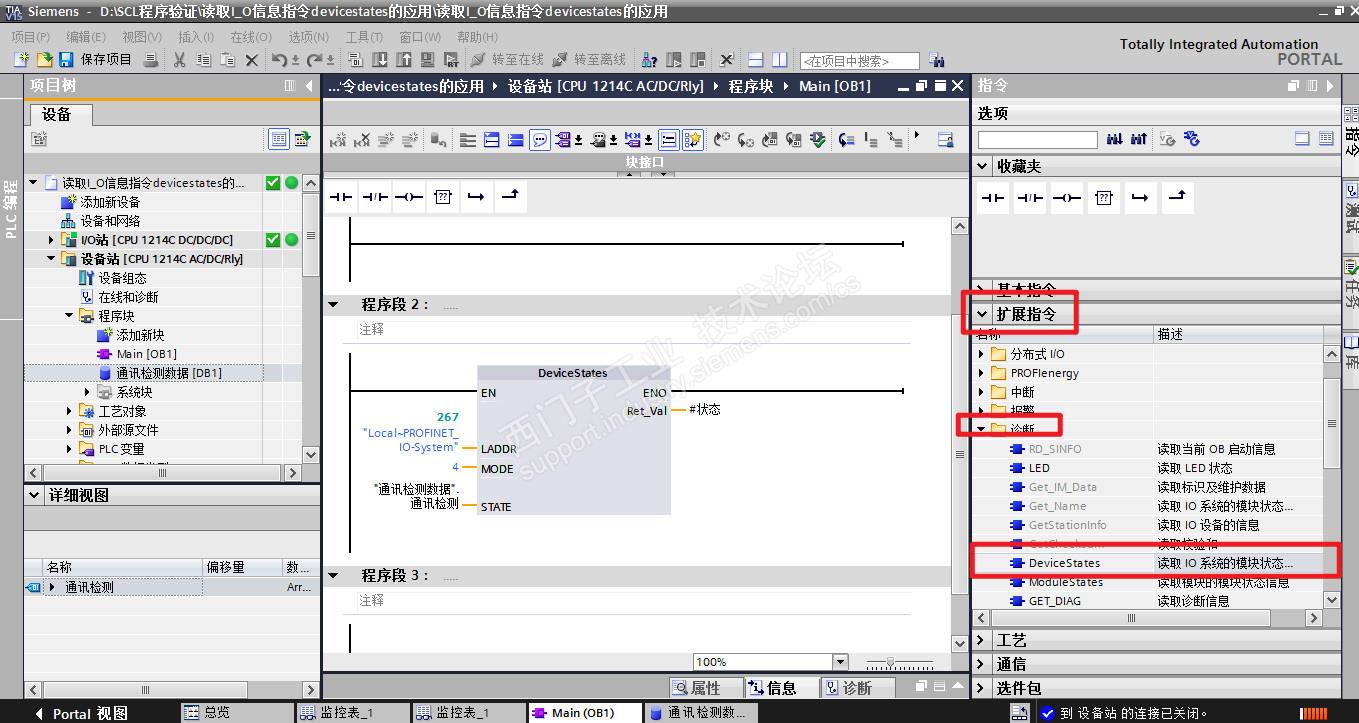

4） 在设备站OB1中编辑调用devicestates指令，图示5：指令应用看F1在线帮助内容。

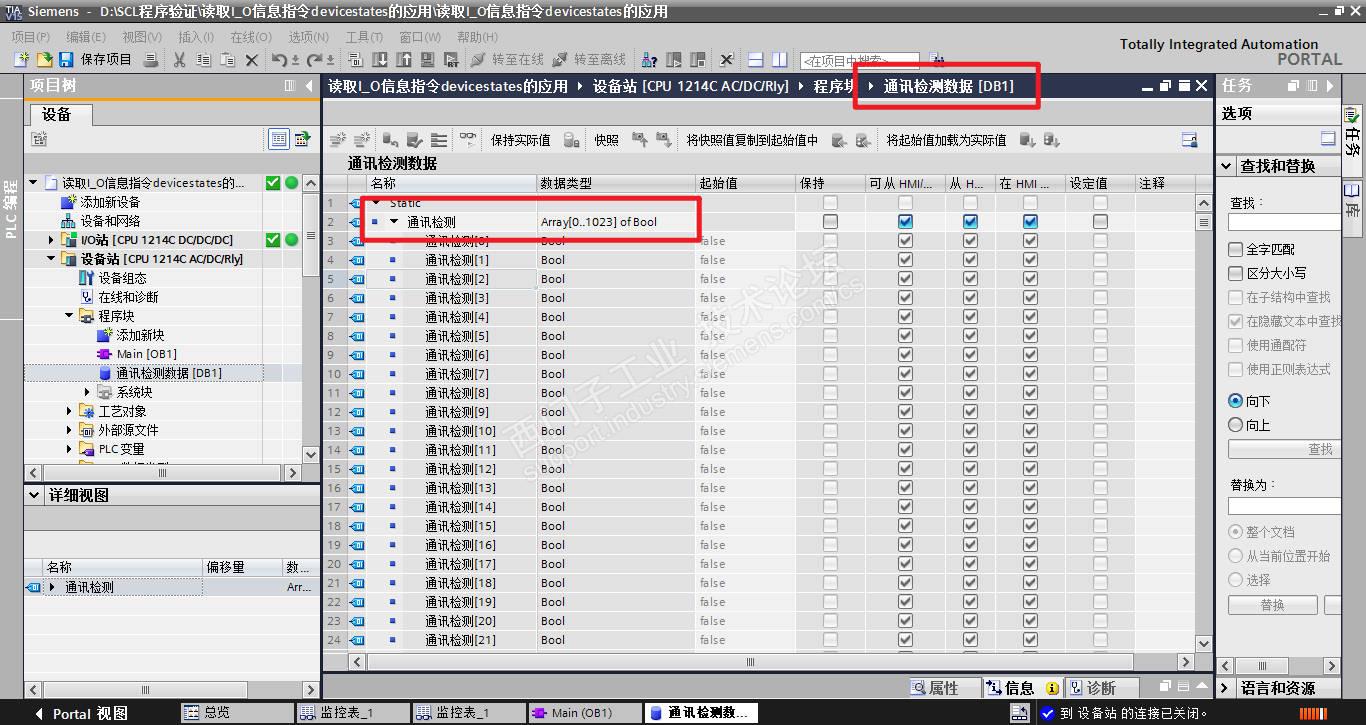

 在填写STATE管脚前，创建一个数据块DB1，并创建一个[ 0 -1023 ] for bool的数组，以太网诊断可以是1024个站点，如果是DP通讯，则为128个站点，图示6：

5） 将创建项目重新下载，监控设备站DB1的数据，图示7：I/O站正常的情况。

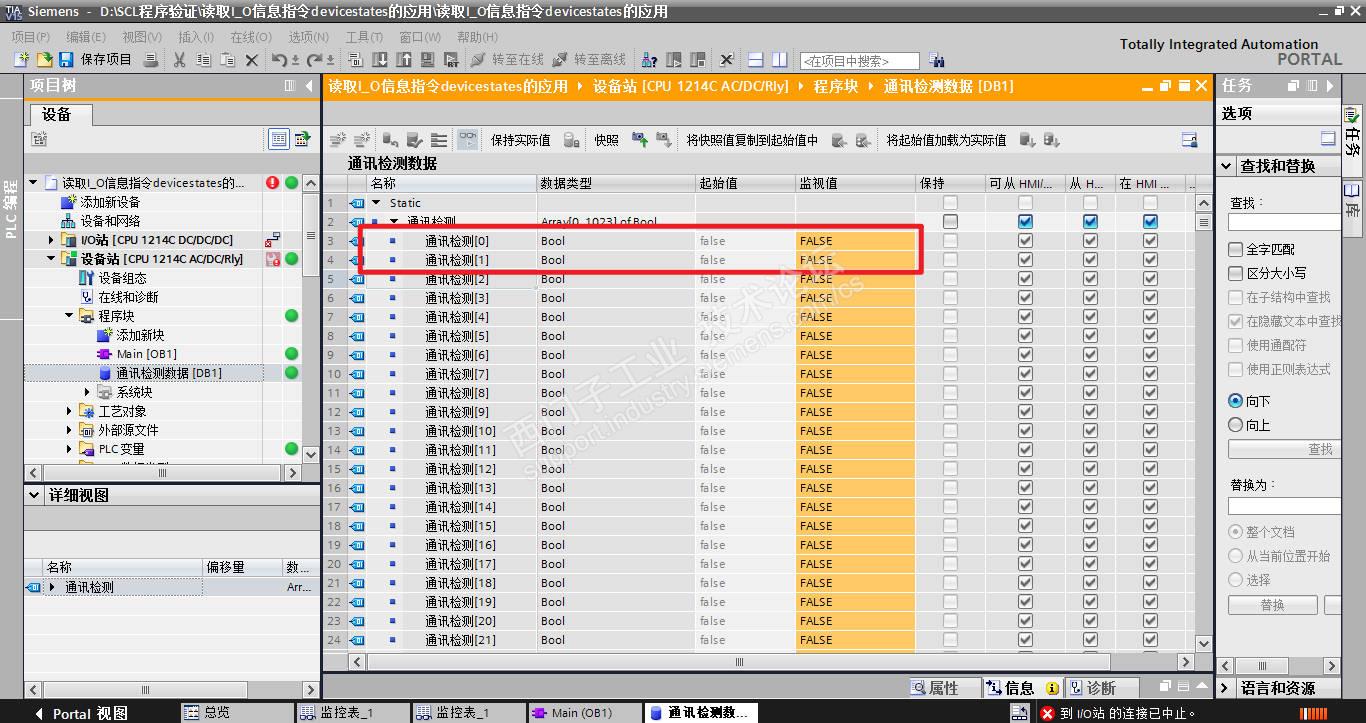

I/O站通讯中断的情况，图示8：

I/O站点通讯正常显示TRUE，当丢站时该位显示FALSE值。

  当通讯重新连接后，devicestates指令能够自动连接，并将对于的站点数据有FALSE变为TRUE值，用户只需要调用对应的状态数值，就可以判断网络所挂的站点通讯是否正常的情况。
