现场由三台同样的设备，每台设备均由一台1511CPU控制，下设6台变频器、1台ET200MP从站、1台TP900，通过1台交换机PN连接。因现场操作环境比较恶劣，对现场设备进行改造，将控制面板部分集中在一起远程操作控制，且不需要对原始的控制及程序进行较大改动，且TP900的原始工程文件已丢失，结合现场实际情况，进行了如下布置：

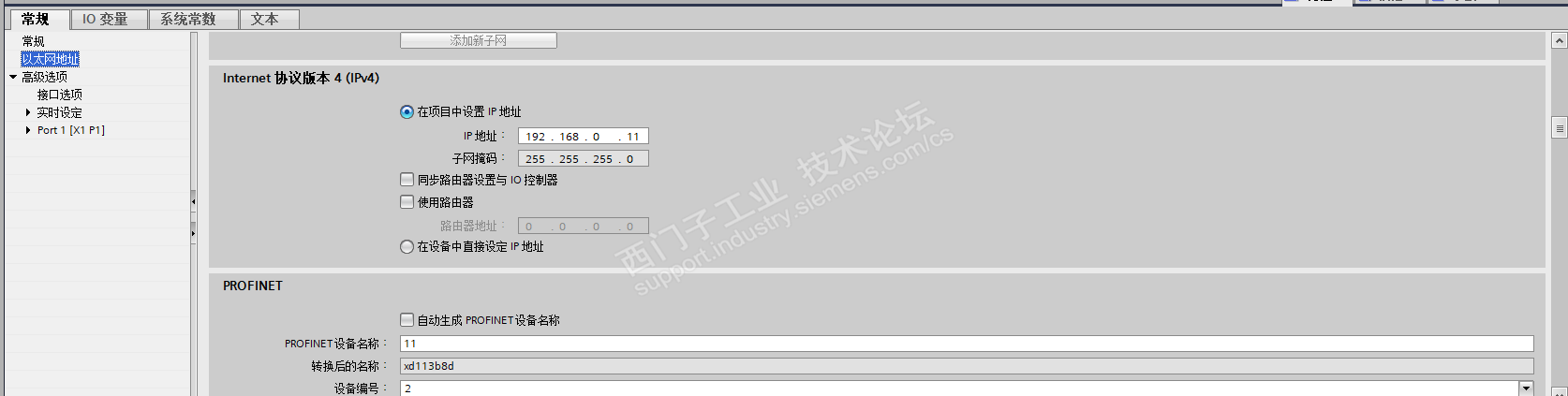

    设备原始硬件的组态不变，PN名称及IP地址不变，考虑到三台设备的IP直接接入交换机会有冲突，新增CM1542模块，通过1542模块配置新网段和IP后再接入交换机1以避免IP冲突，同时原设备取消PN名称自动设置，避免原PNIO设备的名称的变动。

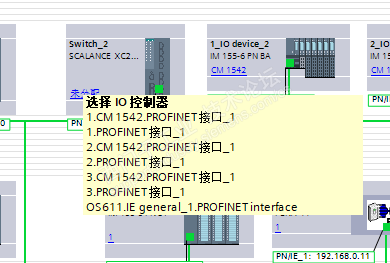

    交换机1与交换机2通过光纤相连，新增的3台ET200SP接入交换机2，配置为新增的网段IP，分别组态对应的设备的IO控制器，要选择CM1542模块的PN接口，选择CPU的PN接口的话，ET200SP的IP会变成和CPU一个网段的，同时连接也会变掉，直接与CPU连接，而不是通过交换机连接了。组态完成后编译无异常。通过这样组态后，三台ET200SP通过同一个网络分别接入了对应的设备的CPU，且相互之间不干涉，这三个IO站也可以配置成同样的IO地址，当改动一台的程序，同时复制到其他设备就可以了。在本次改造中，原来的程序几乎不用改动，仅新增了部分IO映射，以及急停回路的修改，原本的PN子站因IP以及PNIO名称皆未做改变，变频器通讯参数及HMI通讯参数及画面均不用再重新修改和调试。

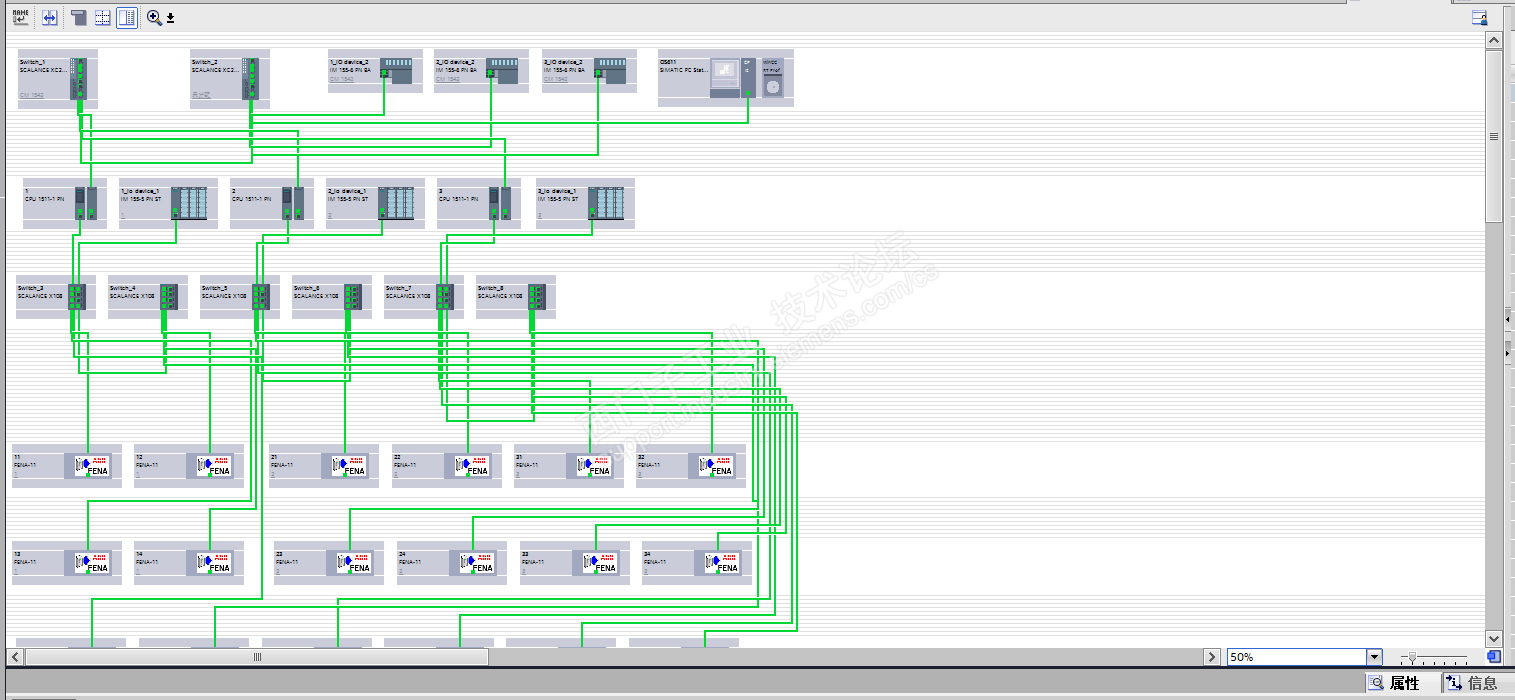

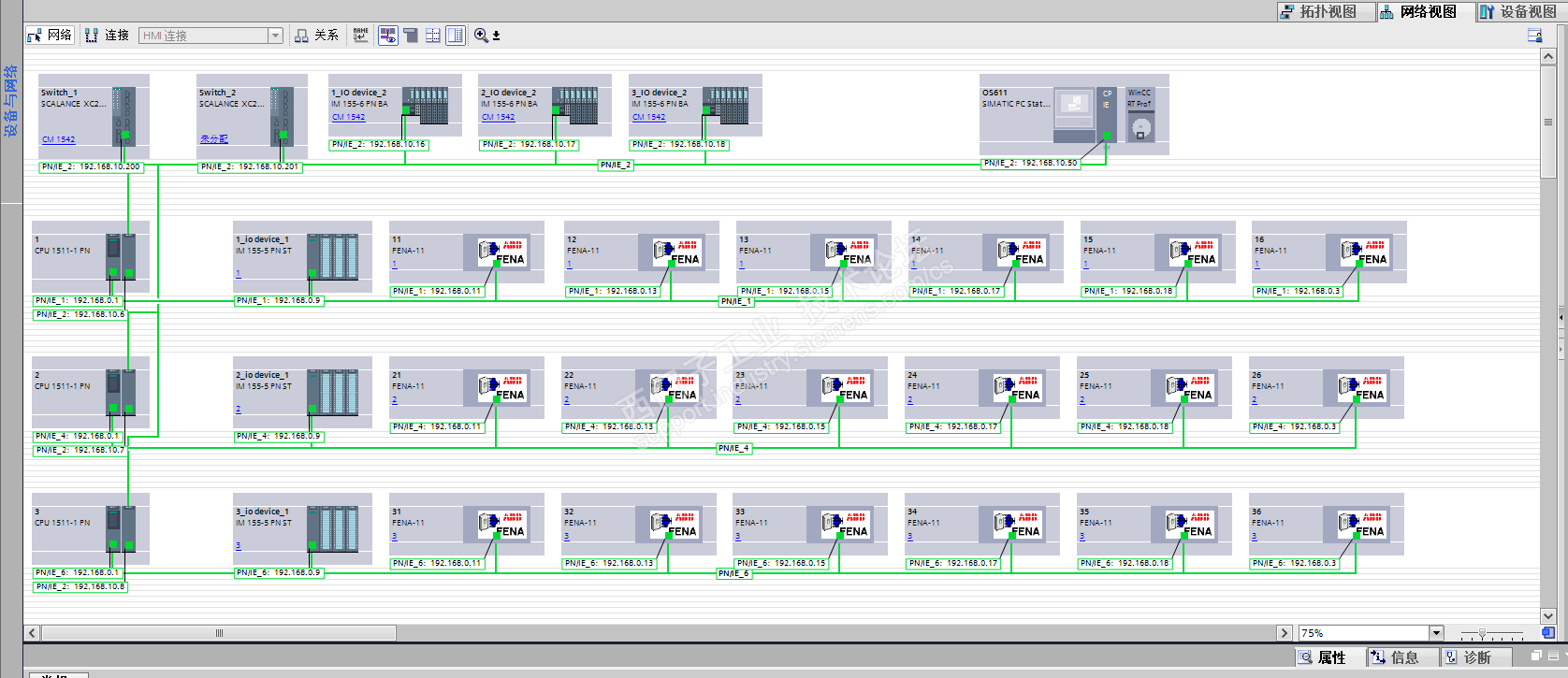

网络拓扑图如下：
