回复：S7通讯协议写入FB块INOUT引脚失败

Zane

版主

帖子

20581
精华

394
被关注

1432

论坛等级：至圣

注册时间：2003-06-06

钻石如何晋级?

发布于 2024-05-09 22:56:47

9楼

展开查看

以下是引用王文杰西门子在2024-05-09 10:07:48的发言 >6楼：

通讯和程序执行不应在同一时间执行吧，应该是程序执行-通讯-程序执行的方式交替进行吧？

以下是引用yufeng186在2024-05-09 09:33:29的发言 >4楼：INOUT类型执行顺...

引用4楼详细内容：

INOUT类型执行顺序为先读入再执行FB的程序然后写出，所以在FB程序执行期间HMI写入的数据FB是无法获取的，都会被FB写出的动作所覆盖。

以下是引用王文杰西门子在2024-05-09 09:13:19的发言 >2楼：感谢冬圣的讲解，关...

引用2楼详细内容：

感谢冬圣的讲解，关于通讯方面给了标准规范的解决思路。但是关于INOUT引脚类型，为何会出现此种现象仍不太理解。通讯过程不是直接操作的DB块数据吗，通讯操作完成后，程序块对填入引脚的DB数据再次进行操作。既然通讯操作已经完成，程序块的操作为何会造成通讯写入失败的现象？

以下是引用宝冬在2024-05-08 15:18:03的发言 >1楼：FB实例的内外存...

引用1楼详细内容：

FB实例的内外存储差异，InOut参数的内外传递，到底是copy传递还是reference传递，就不提了。

plc作为一个节点，和其它节点之间的通信，采用接口式隔离就可以了。从多上位节点控制的角度看，也应该做写入隔离。如下图

数据对象的构成，都是读写分开的。

上面的设计是：多个第三方节点，共用一套写入缓存，但需要每个节点做Access控制。

如果不打算让任何第三方节点，去做任何Access控制的更改，那就给每个节点准备一个单独写入缓冲区，在PLC内部做写入选择和回写覆盖就可以，但是有些费内存和费通信。

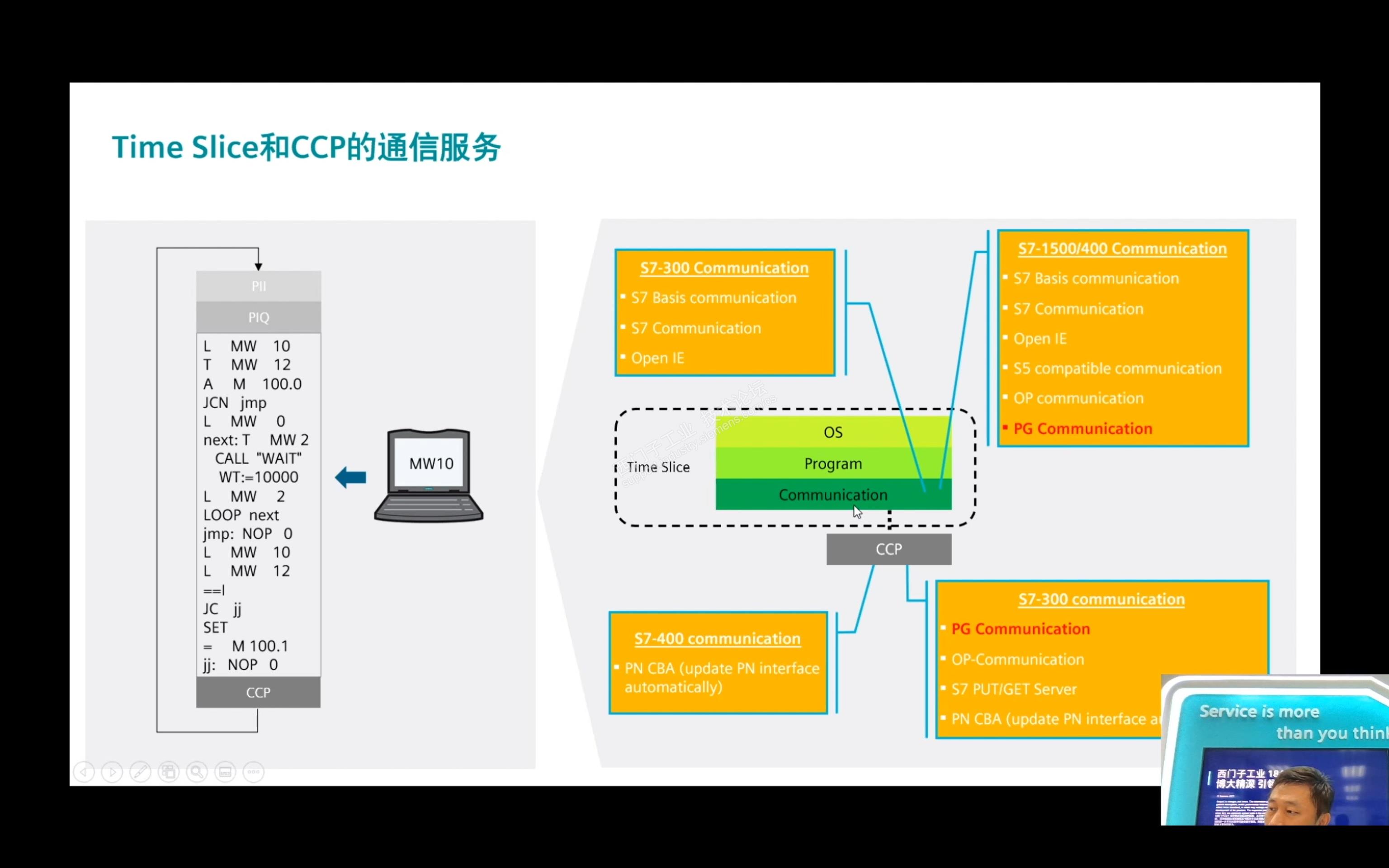

这与西门子PLC的通信机制有关

CCP与SLICE两种通信机制，现在博图采用的是SLICE的通信机制，西门子的赵欣赵工在其专题讲座有专门的一课，你可以去学习一下。

Zane 注册自动化系统工程师 Always save before download
