前言

本文从装配、阵列使用、模拟动画三个部分逐步演示了如何使用Solid Edge（后文均简称为“SE”）对履带进行相应的处理，最后总结了操作过程中的常见问题以及解决办法。适用于会简单使用SE建出简单零件及以上的用户，旨在为“使用SE进行履带设计”提供基础的参考。

一、概述

1、使用零件

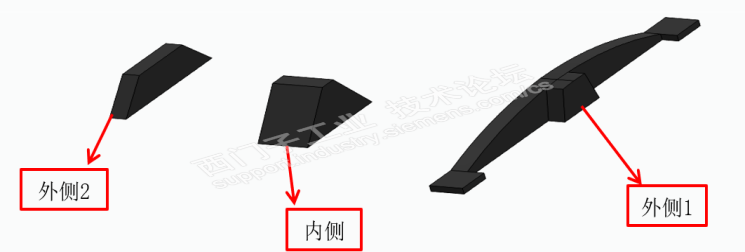

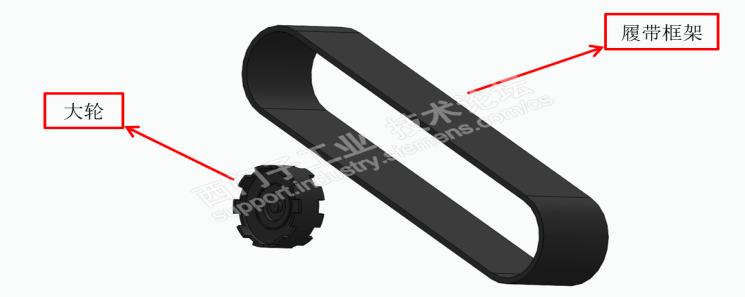

案例所使用的所有零件如图1.1、图1.2所示：

图1.1

图1.2

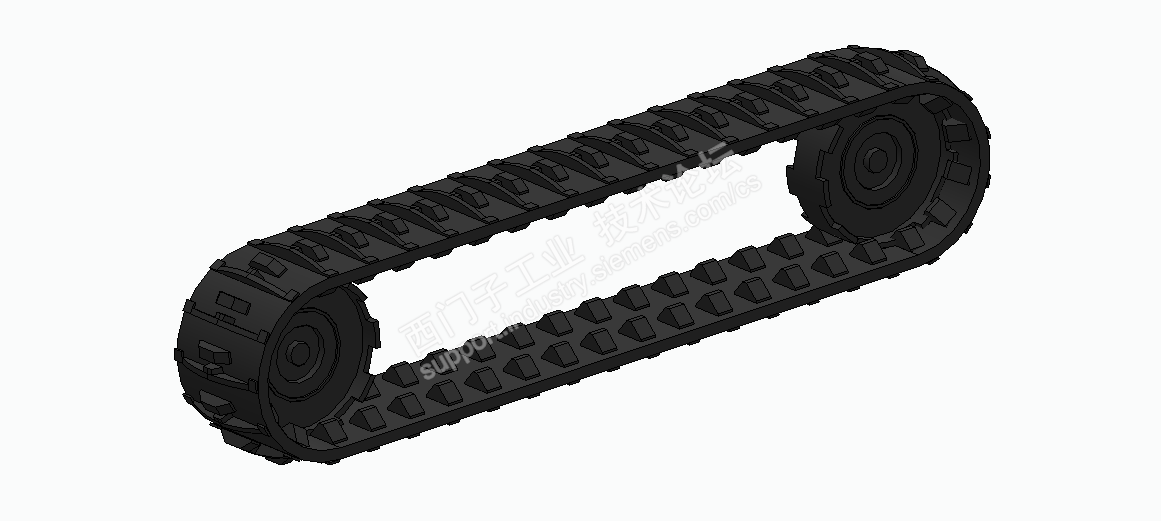

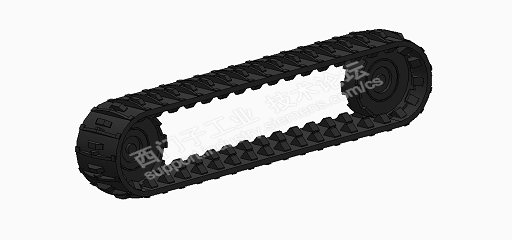

2、装配效果图

3、模拟动画

二、装配

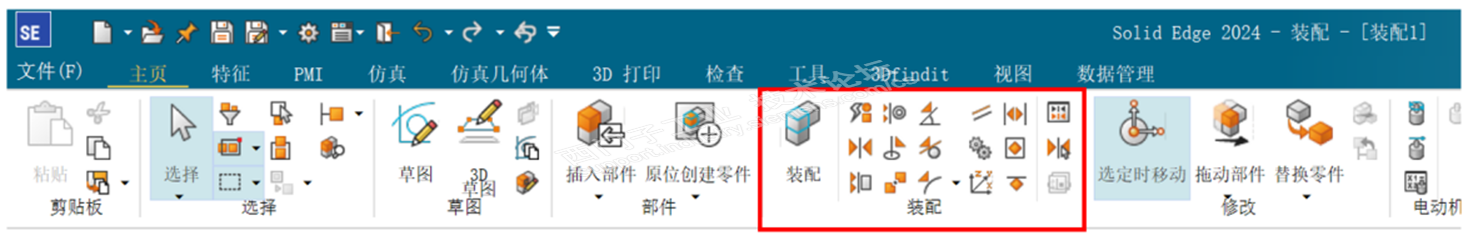

装配关系的使用较为简单，可将鼠标放置在图标上查看装配关系的动态演示，也可以按F1在官方网站中进行学习，在此不做赘述，后续使用中若有必要，会进行适当使用说明。

1、模型主体装配

先后将履带边框、大轮（两个）拖拽至新建装配中，并使用轴对齐、平面对齐等装配关系对零件进行约束。

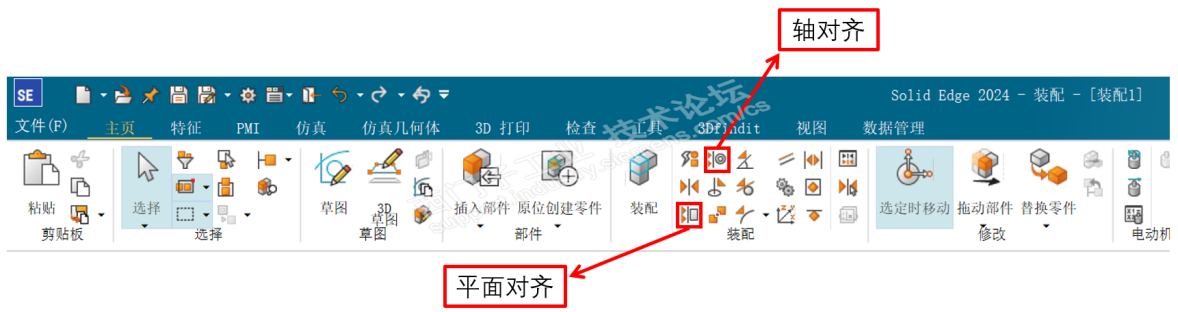

轴对齐、平面对齐等流程：选择放置对象(自身移动)→选择元素（轴或面）→选择目标对象→选择元素（轴或面）

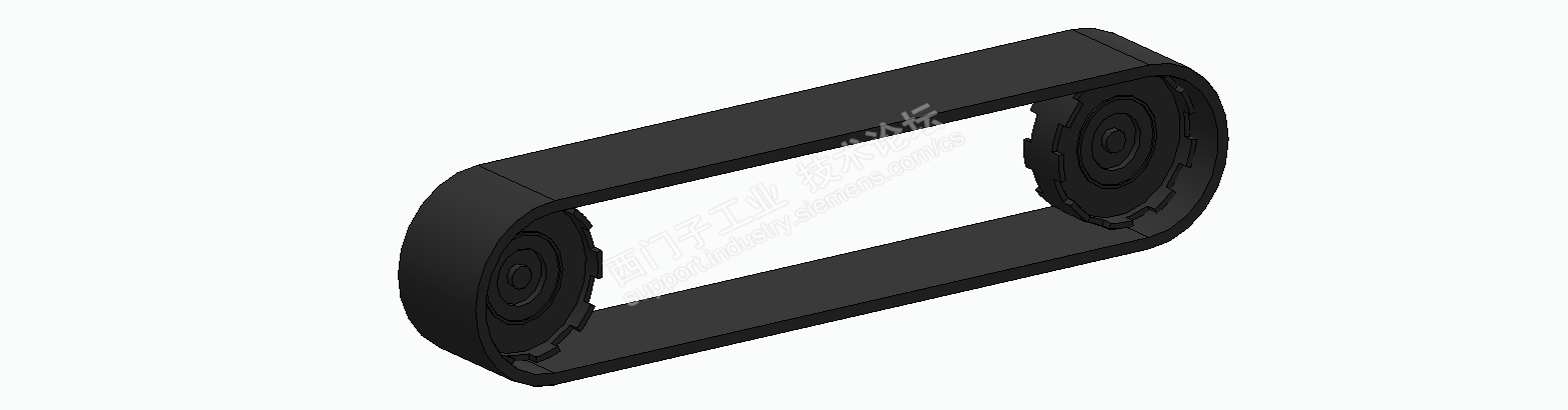

成品图：

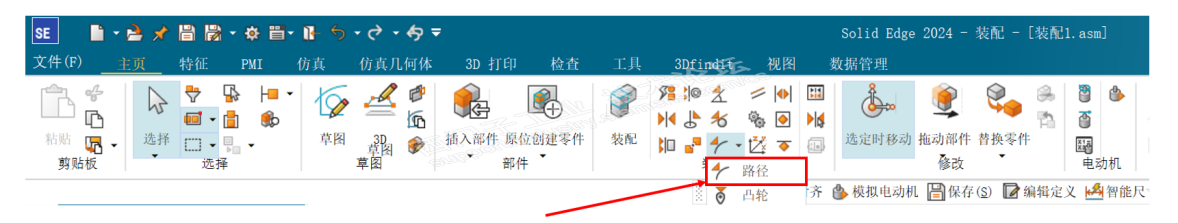

2、创建路径关系

（1）先后将外侧1、外侧2、内侧等零件拖拽至装配中，并分别为这些基础单元创建路径关系。

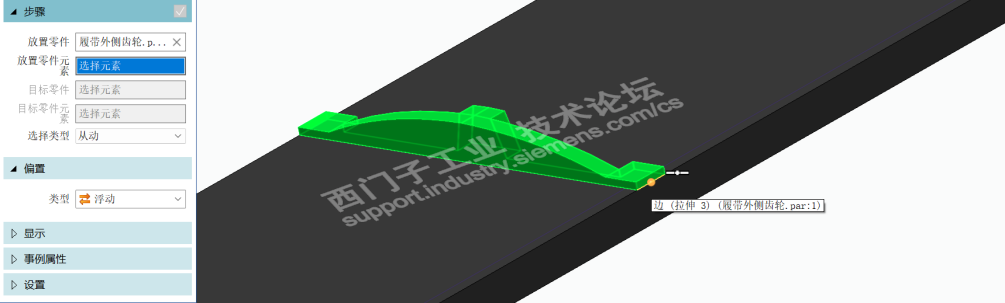

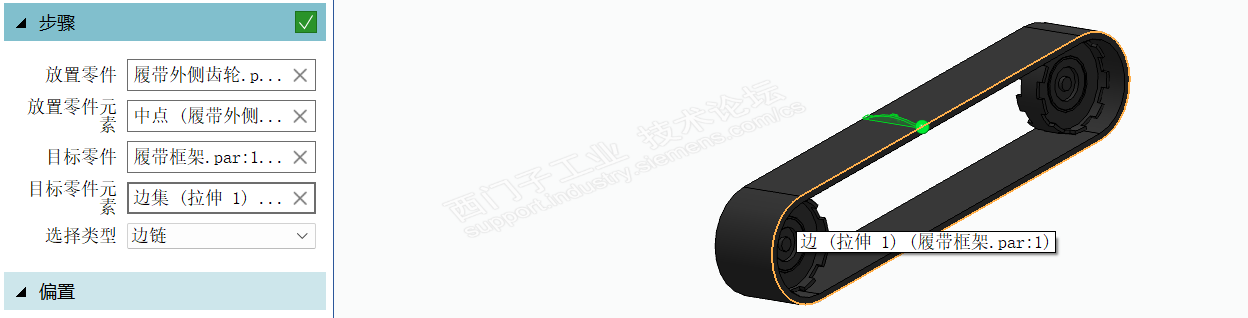

（2）选择放置零件元素中点作为对象。

（3）选择履带框架的边（封闭曲线即可）作为目标路径。

选择目标零件元素时，单击第一下“边（拉伸_1）”为选择目标元素，第二下确定选择。

（4）将偏置类型设置为固定，并给定恰当的偏置值后（使目标零件位于想要的位置）确定完成创建。

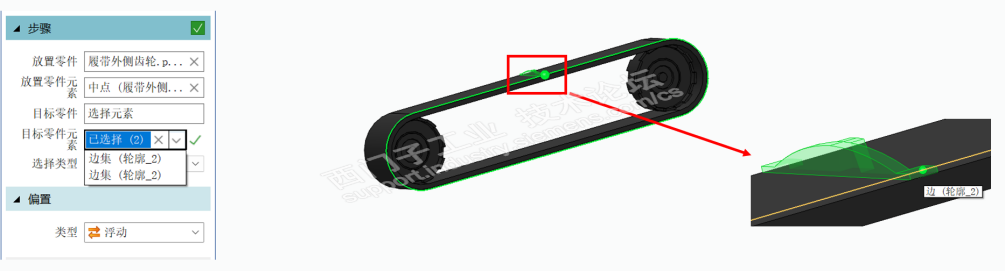

（5）选择零件的另一元素作为对象创建路径关系，并将偏执类型设置为浮动，用于与上一元素共同约束零件。该路径关系如下图所示。

上图中“边（轮廓_2）”在重合履带边框的草图中绘制得到

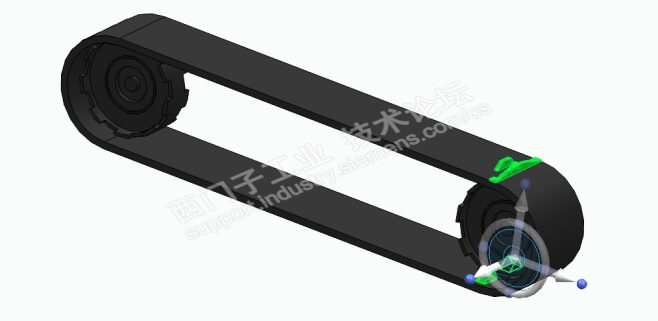

（6）基础单元完成装配后如下图所示

3、沿曲线创建阵列

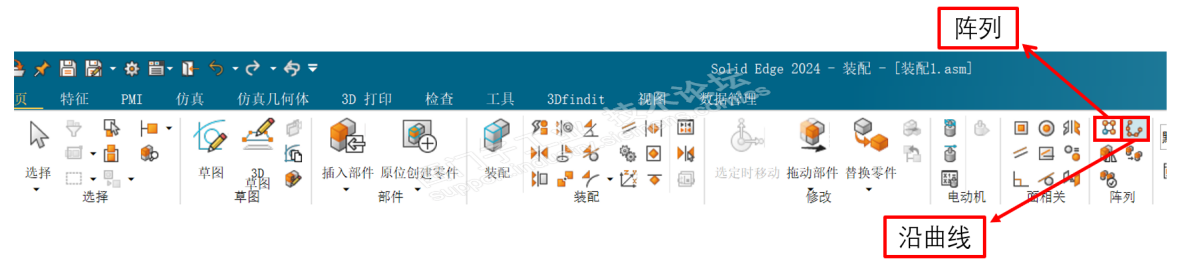

（1）使用阵列快速完成沿一定轨迹的重复单元的装配，本次使用沿曲线阵列。

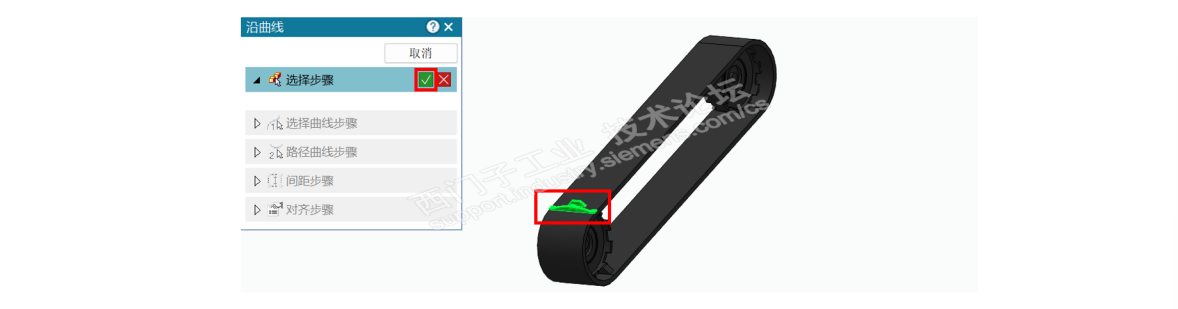

（2）首先选取外侧1、外侧2两个零件作为对象，并确定选择。

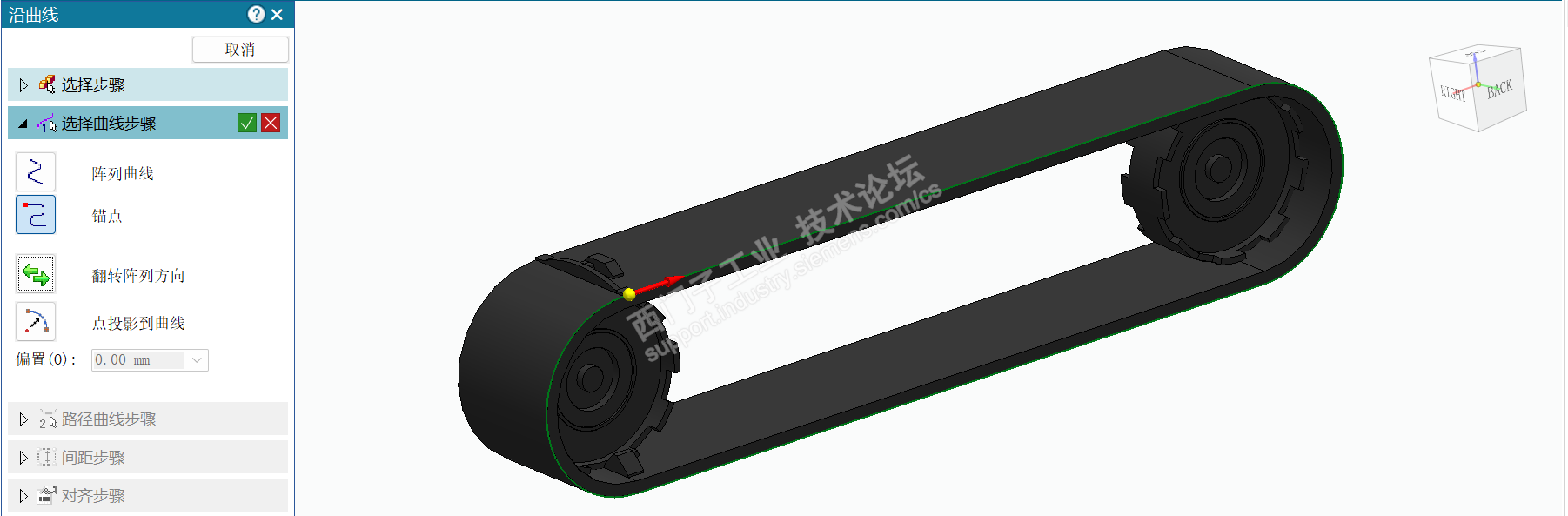

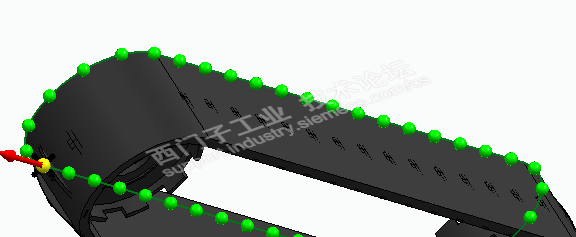

（3）单击边或曲线链，确认阵列曲线后，单击曲线端点以指定锚点（指定锚点后可使用“点投影到曲线”来改变锚点位置）并确认。

本次直接使用履带边框的边集作为阵列曲线，并以该零件边的一个中点作为锚点。

（5）调整间距步骤中的个数数据后，通过预览观看效果。不断进行调整使排列的重复单元观感舒适。

（6）将内侧零件也按照上述方法进行阵列操作后，完成图如下图所示

三、模拟动画

1、模拟表电动机

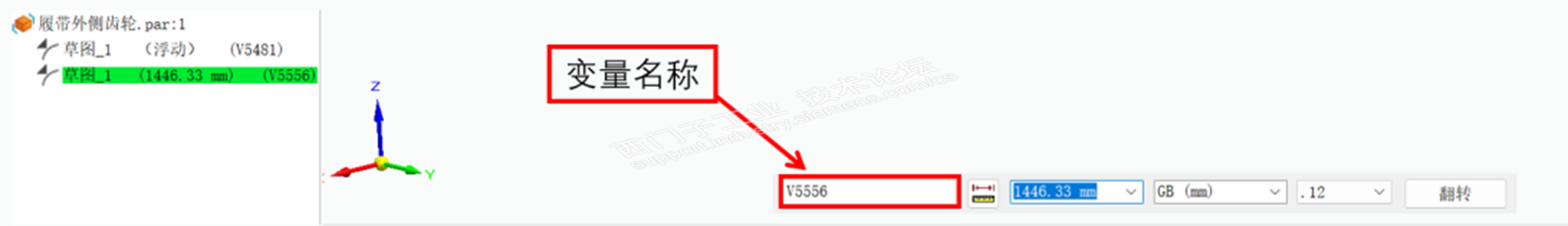

（1）在所选基础单元偏置类型为“固定”的路径关系中，找到其变量名称。

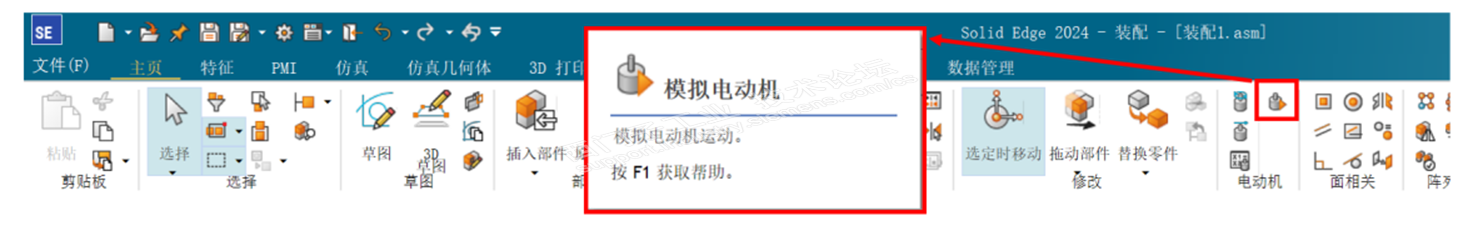

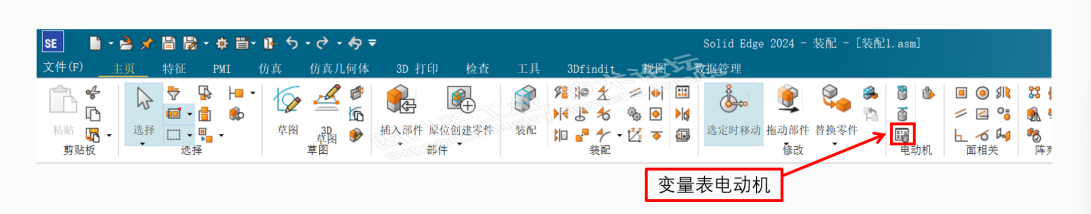

（2）创建电动机。

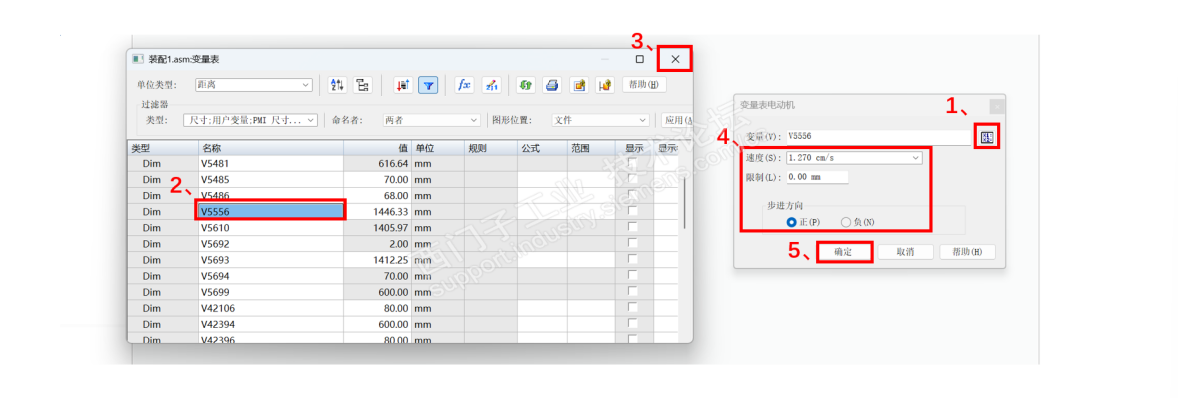

（3）打开变量表，选择基础单元相应的变量名称，关闭变量表后配置需要的速度、方向以及距离限制。

（4）完成所有基础单元的配置

2、旋转电动机

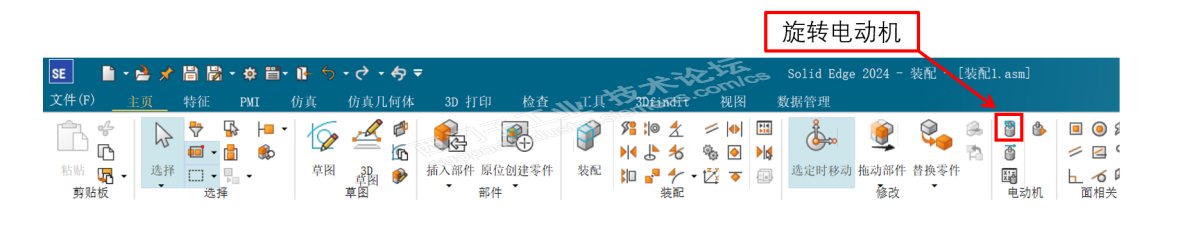

（1）创建一个旋转电动机。

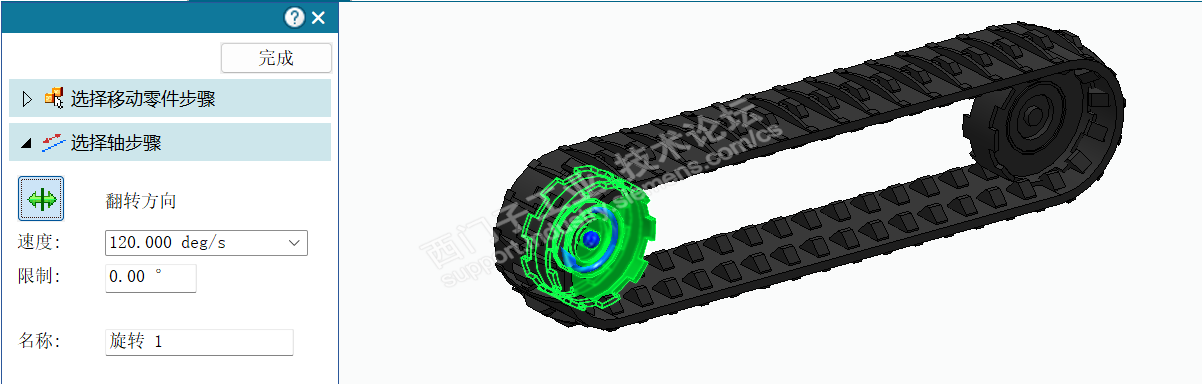

（2）选择目标零件后，确定旋转轴，并配置旋转的方向。

（3）完成两个轮的配置

3、动画制作

（1）打开模拟动画

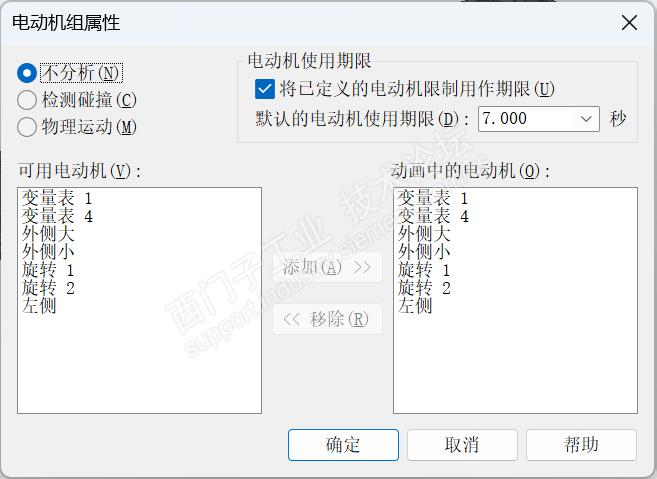

（2）选取需要的电动机，其他设置默认即可

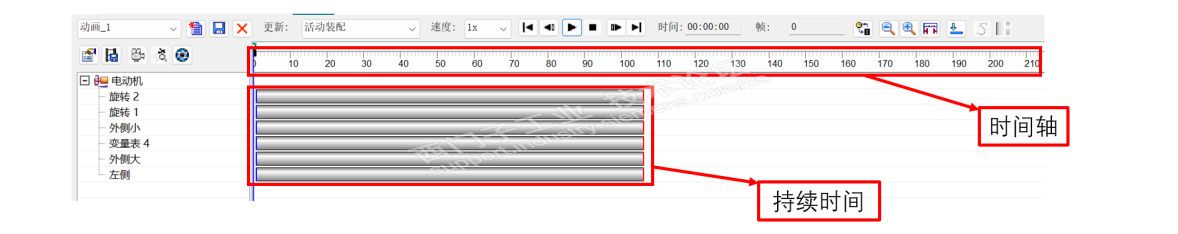

（3）调整每个电动机在时间轴中的时间段，实现动画的制作

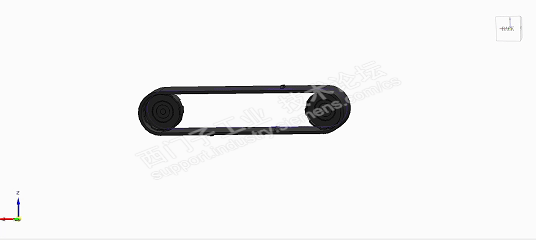

（4）完整动画

四、常见问题及解决方法

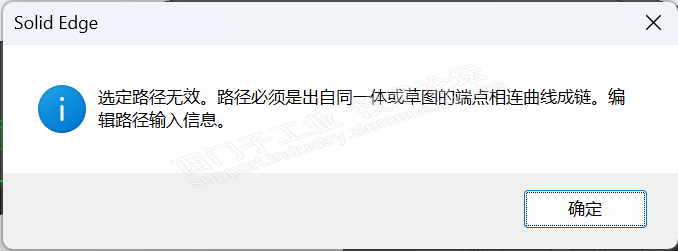

1、创建路径关系中选择曲线时出现“选定路径无效”

原因：（1）选择的路径与确认选择的路径不一致

（2）所选路径未封闭或与其他线条连接

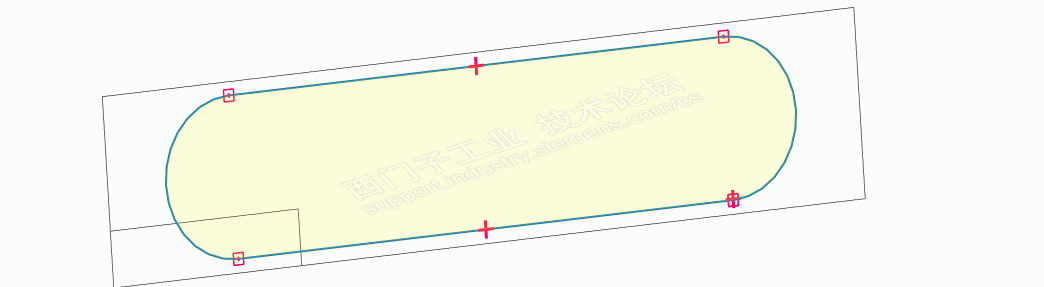

正确路径样式：

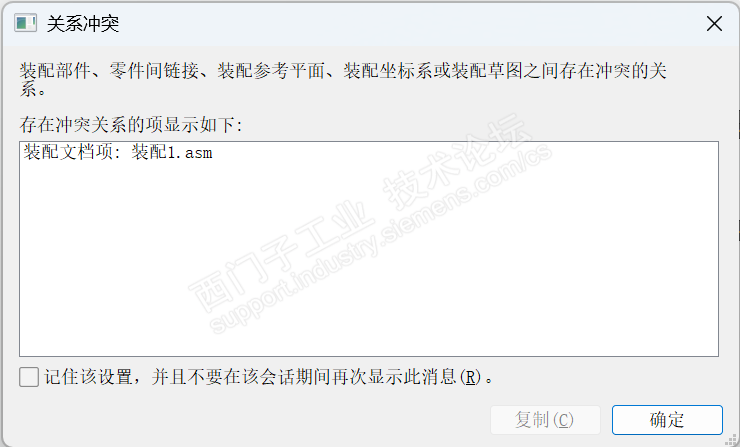

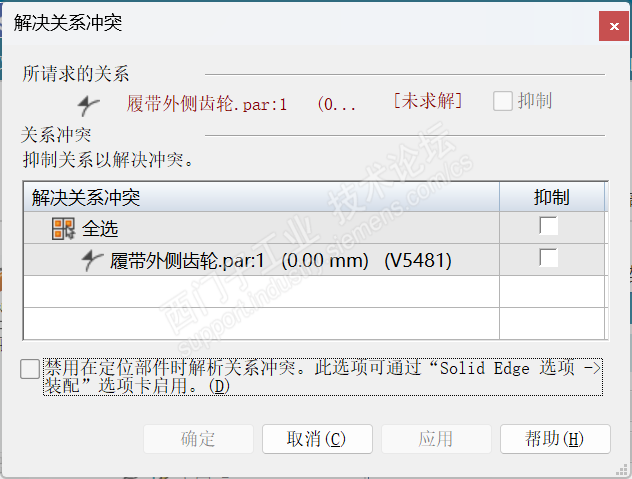

2、设置第二条路径的偏置类型时出现“关系冲突”

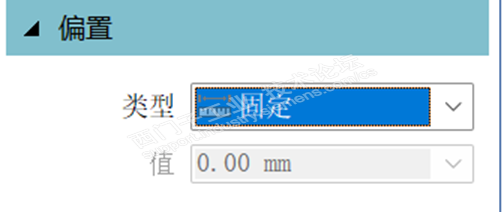

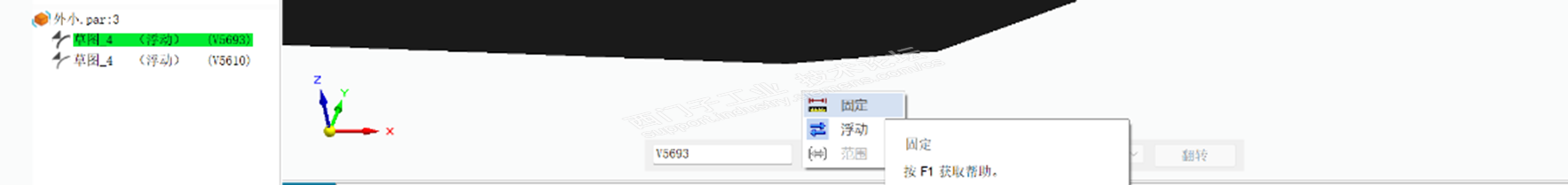

解决：运用下图将浮动改为固定后，若再次查看时自动退回浮动类型，则需要删除改关系，重新进行配置，重新配置时直接选择固定类型即可

3、已经创建的路径关系（选择零件的边作为路径或其他情况）出现“关系相连的面已分割”

以选择零件的边作为路径为例

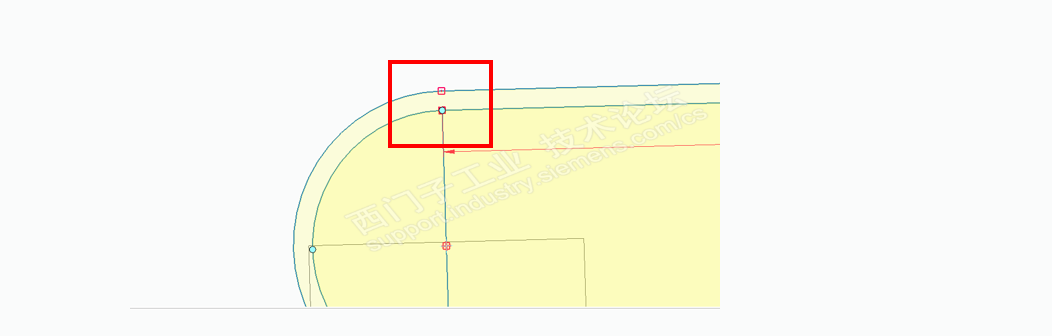

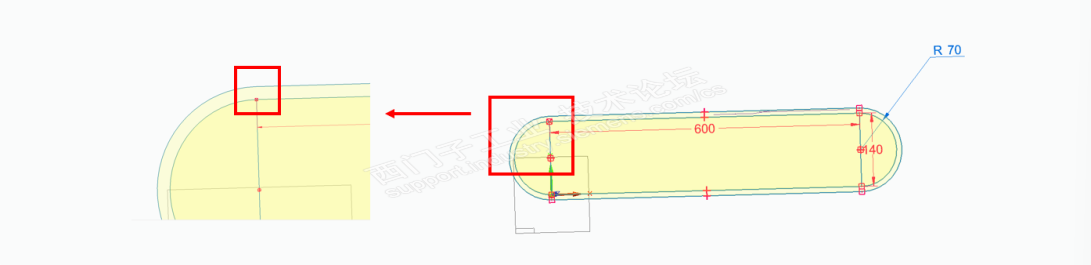

原因：所选路径中的两条线条分别与第三条线条连接从而构成零件的草图。删除第三条线条后可观察到，虽然两条直线的距离为零，却没有连接关系，如下图所示：

解决：将两条线条连接即可，如下图所示：

4、制作动画时，单元出现“乱飞“现象，并有弹窗弹出如下图

原因：在选取草图中的线条作为创建零件路径的曲线时，所选草图是以该零件的重合平面来创建轮廓的，简单来说就是零件的路径曲线所在平面与零件的某一面重合，导致在三维空间中，路径随着零件的运动而不断变化。

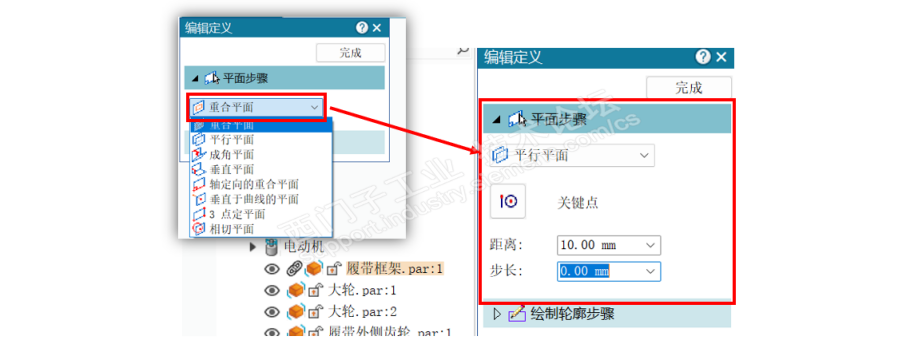

解决：将该草图的平面类型从重合平面改为平行平面，距离适当即可。

5、创建阵列时出现穿模现象，如下图

原因：创建阵列时，选择了不合适的对齐步骤

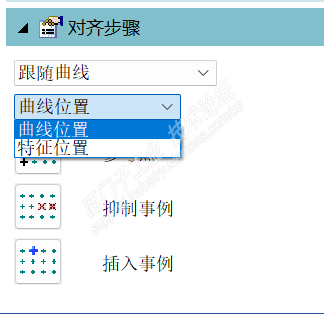

解决：在阵列的对其步骤中更改为合适的选项，例如：跟随曲线→曲线位置

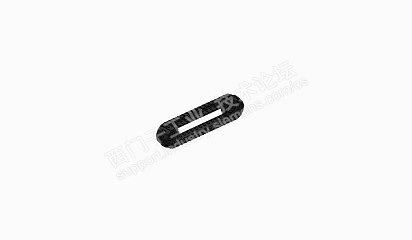

6、出现整个模型混乱，如下图

原因：两个大轮与履带框架存在不合理的约束关系（如平面对齐等）

解决：仅保留恰当的约束关系（如轴对齐）或者全部删除，仅保留旋转电动机。

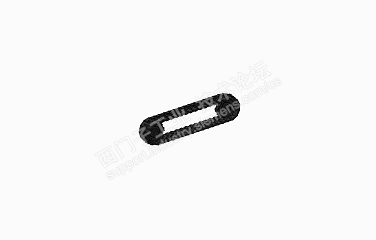

7、动画中，以阵列装配的重复单元散开，如下图

原因：阵列设置的锚点与放置零件的中点未重合

解决：更改阵列的锚点

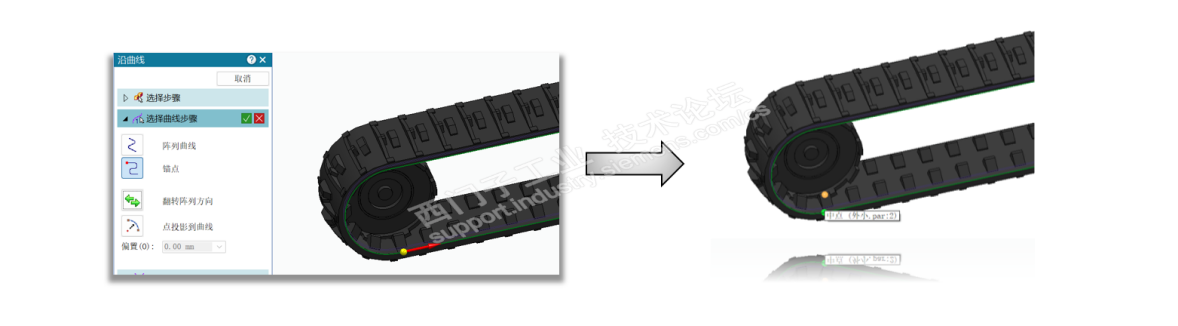

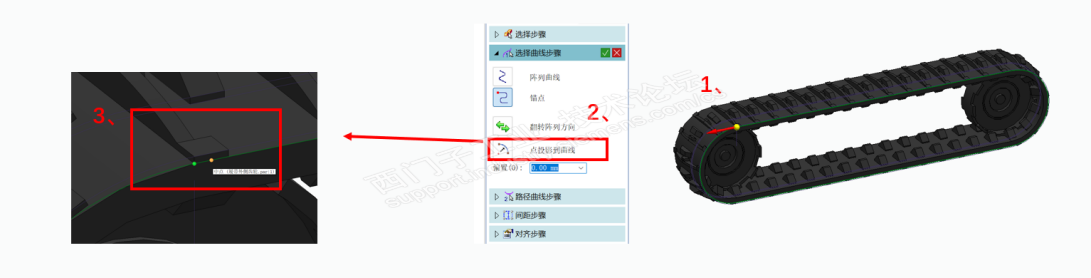

情况1：找到阵列中的基础单元，并选择一点作为锚点，选择“点投影到曲线”对锚点位置进行更改，将该基础单元的中点设为锚点（与路径位置保持一直）

情况2：修改“内侧”基础单元的锚点时，由于所选线条与基础单元并不交叠，无法像情况1那样直接选择锚点位置，可以选取基础单元其他合适边的中点，选中后会自动投影到阵列所选曲线中。
