一款温度变送器板与S7-1200的连接应用

  前一段时间，公司同事有一个改造项目需要，将涂装设备其中的原烘房温度的PT100信号，传送到公司OA云平台，问我如何处理。我大概问询了同事，原设备配置为西门子s7-1200的PLC作为控制单元，扩展有部分I/O模块。但是，项目中没有温度扩展模块和模拟量扩展模块，该温度信号是直接连接到温度控制器传感器输入端子上的。我看了设备硬件配置，发现CPU的集成上，还有集成的电压输入模拟量接口剩余。于是，在网上找了找，温度变送器，发现类似选择的余地比较多，我选择了一种小型线路板电压输出方式的变送器，主要是成本非常亲民，几块钱就能够搞定，就让同事申请采购。

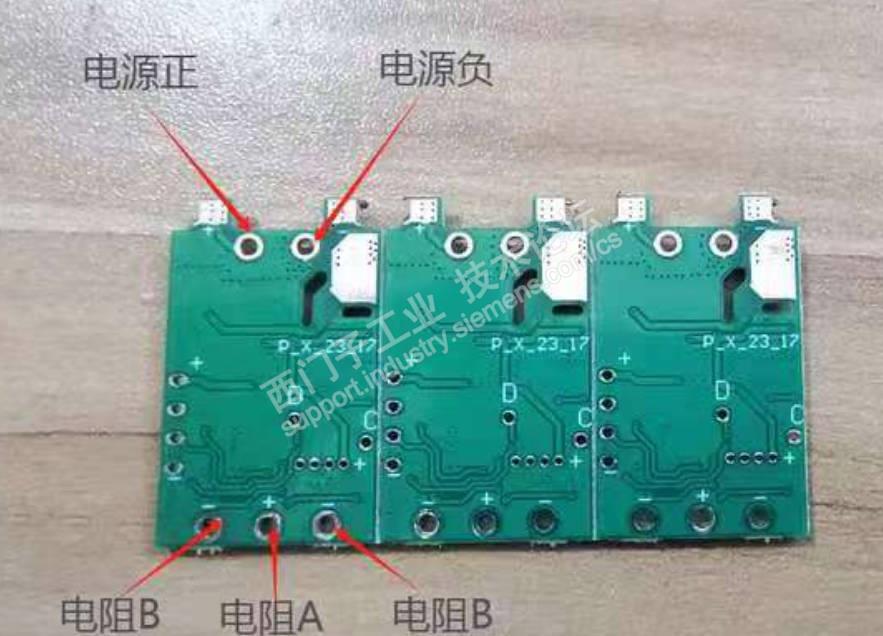

PT100温度变送器的外型：PT_VOUT_2F8

转换板上没有接线端子，具体应用时需要用户焊接相应的导线连接柱子，或者相应的端子排上。

  几天后，订购的温度变送器转换板到了。因为连接简单，我只是让供应商，提供了一张大概的接线图：连接参考图。

温度变送器连接比较简单。

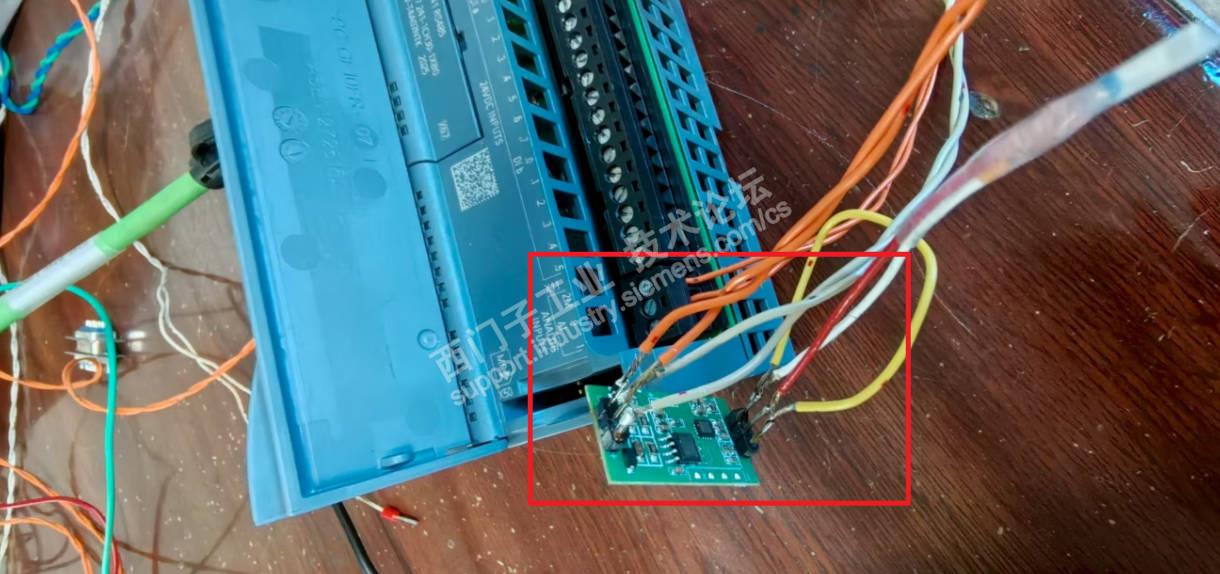

  焊转换板标注，焊接外围器件，检查确认无误后，上电测试，温度转换电压信号响应还挺快捷的，将它连接到S7-1214C的集成模拟量电压输入端子上，图示：

  创建测试项目：变送器板默认0-10V，对应温度范围0-100摄氏度。用户需要其它温度测量值的，可以通过该板卡软件设置调整。

在OB1编辑一个简单的测试程序：

用电烙铁靠近PT100温度传感器芯，温度快速上升，电烙铁离开传感器芯，温度迅速下降，图示：

  测试结果，能够满足将PT100的热电阻信号，通过该变送器板连接到PLC电压输入的模拟量通道，得到一个温度信号，达到这个信号上数据传到公司云平台，通讯程序不再描述。
