带IP访问保护功能的以太网CP，可以防止未经授权就可访问LAN(本地局域网)。通过在CP的属性对话框中定义一个允许访问的IP地址列表来实现该功能(图1)。每当CP接收到以太网上的一条消息，就会检查发送者的IP地址是否在访问列表中。如果IP访问列表中没有发送者的IP地址，消息就被丢弃， 发送方不会收到任何回应消息。如果IP访问控制列表中包含发送者的IP地址，也就是说，它具有访问授权，消息就会被转发并处理。例如，仅在配置中加入经过授权的编程设备IP地址段，这样位于此IP地址段外的编程设备就不能通过CP连接CPU。这个功能本来是保护未授权的保护的，但如果配置错误，有的时候也会适得其反。下面就讲一个热线上处理过的问题。



图1

Customer：您好，工程师，我的CP343-1模块和上位机通信连不上，我用PING测试也不通。
Engineer：您的S7-300 CPU和CP343-1是什么状态，是否有红灯。
Customer：没有红灯，都是在运行状态，只有DC5V和RUN灯亮。
Engineer：您先确认IP地址设置的是否正确，计算机和CP卡都在一个网段。
Customer：这些都不用问啦，我现场网络里有多个S7-300站，都有CP343-1在一个网络里。我拿着笔记本，同一个网线逐个一对一ping，只有这个ping不通，真是奇了怪了。
Engineer：都没有问题，那您的这个硬件配置是否下载过呢？
Customer：没问题的，我刚刚用编程电缆下载过的。
Engineer：那您能通过CP343-1下载吗？
Customer：不能，下载的时候选择可访问节点里面，我可以浏览到IP地址，但是下载提示我不能建立连接。

STEP7不能通过CP343-1在线，但是还能浏览到IP地址，难道是模块坏了？只有先用NCM诊断一下了。
Engineer：您现在可以通过编程电缆在线吗？
Customer：可以。
Engineer：好的，打开硬件配置，双击CP343-1模板，在Diagnostics属性页中有个Run按钮，您按一下。
Customer：好的，弹出一个NCM S7 Diagnostics画面。
Engineer：好的，您把这里面的信息逐条告诉我。
。。。。。

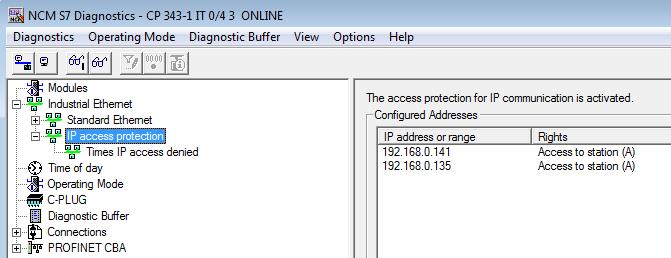

发现问题了，在CP343-1的NCM在线诊断中显示，这个CP343-1设置了IP访问保护，而且可访问IP地址列表中两个IP地址，分别是192.168.0.135和192.168.0.141（如图2）。




图2
这个设置就导致了CP343-1只和IP地址为192.168.0.135和192.168.0.141的对象进行通信响应。而客户的计算机IP为192.168.0.200不在允许访问的地址内，当然就ping不通啦。

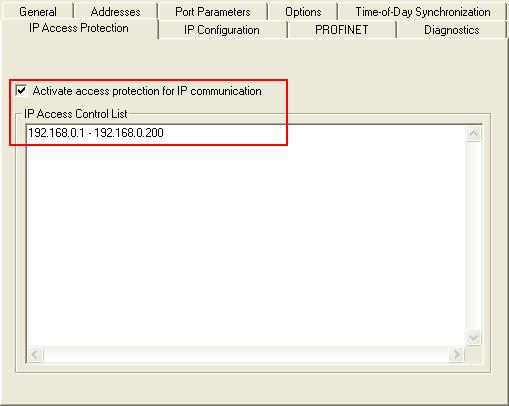

可是，这两个访问地址列表是怎么加上去的呢？和客户仔细核对整个系统的配置，发现了原因。首先，客户的CP343-1设置中激活了IP访问保护功能，但是没有添加IP访问控制列表（如图3）。这样的设置结果是虽然激活了IP访问保护功能，但是由于IP访问控制列表是空的，所以所有 IP地址都可以访问CP卡。



图3

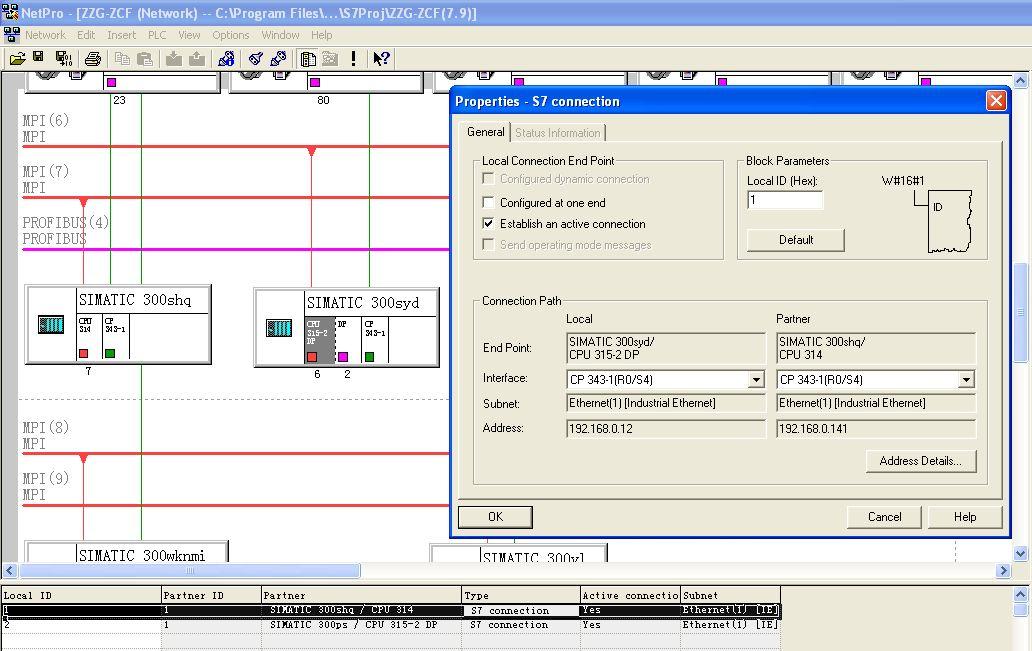

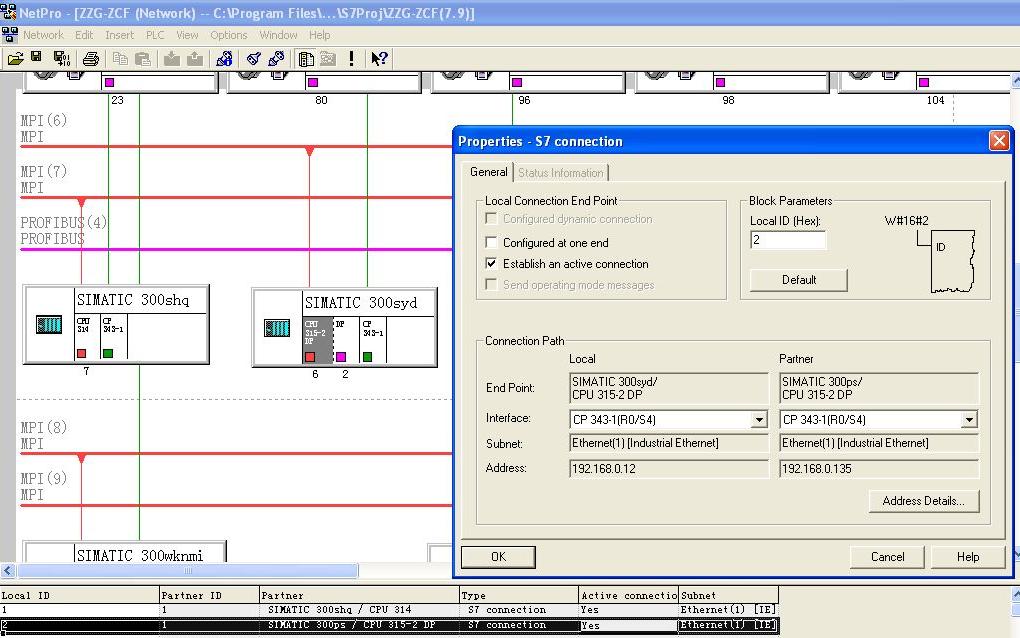

检查发现，在NetPro中这个S7-300站配置了两个通过CP343-1访问其他S7-300站CP343-1的S7双边连接，通信对象的IP地址分别是192.168.0.135和192.168.0.141，正好就是NCM诊断中看到的两个IP（图4、图5）。



图4




图5

原来CP343-1的IP访问保护功能激活后为了不影响NetPro中已配置的通信连接，编译保存时会自动将使用IP协议的通信连接伙伴的IP地址添加到访问控制列表里。
由此可还原整个事件，项目中虽然激活了IP访问保护，由于没有填写任何IP地址，访问保护功能不会限制任何IP地址对CP卡的访问，但是存在两个与其他设备通讯的S7的通信连接，系统将通信伙伴IP地址自动添加访问列表中，这就导致了，本来没有IP地址被限制访问变成了只允许这两个IP地址访问。所以计算机也就PING不通这个CP343-1。解决办法就是修改CP343-1的属性设置，去掉IP访问保护功能或者将需要访问CP的计算机的IP添加到访问列表当中。

更多的IP访问列表的信息请参考下面网页
http://support.automation.siemens.com/CN/view/zh/17662057
