配置两个S7-300PLC PROFIBUS-DP通讯

例如，一个S7－300的从站，一个是S7－300或S7－400的主站：

1、先组态从站，建立一个S7－300的站，在“Hardware”中，插入一个CPU316－2DP。

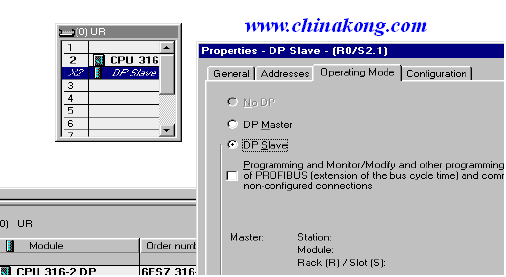

2、双击DP－Master，在“operating mode”中选择DP slave。见图1在configuration中选择MS方式，定义从站的接口区。（如，在S7－300侧，以Q20、I20各4个字节作为接口区，如果是3个byte或者大于4个byte时，要调用SFC14、SFC15，最大240个字节，但是要占用本站的I/Q区）“I/Q”选Q，“Address”选20，“length”选4，“unit”选“byte”，“consistency”选“unit”，同样的方法选择“I”区。见图2和图3：







图3

编译存盘。

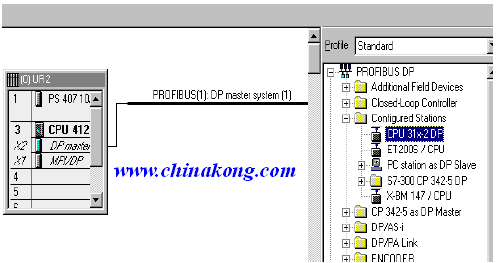

3、在Step7中建立一个S7-400站作为主站，先点击“Profibus(1):DPmaster system(1)”一下，点黑，在右边硬件中选择“Profibus DP”中“configured stations”的CPU31x-2DP。见图4：




图4

4、双击从站，在“connection”中选择已组态的从站，按“connect”进行连接。

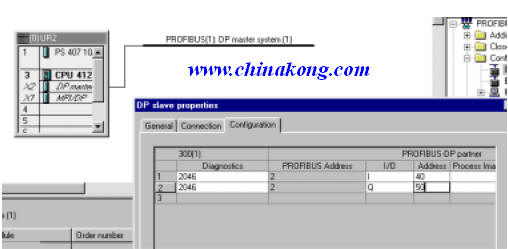

5、在“configuration”选项中，组态S7－400侧接口区（从站Q→主站I，从站I→主站Q）。见图5：




图5

6、编译存盘。这样双方就可以通讯了（注意，如果每个区的通讯大于4个字节，分别在主站、从侧调用SFC14、
SFC15）。
