最近在热线上总是碰到这样一些类似的case——客户在下载程序时，提示报错294:6（不能复制块***），如图1所示。这样的错误，是由于没有完全掌握CPU的技术参数，在编程过程中犯了一些错误而导致的。下面我将例举一个典型例子详细说明。



图1

有位客户描述他下载程序总是报错，提示OB1和FC块不能复制下载。我问他，您在下载之前做了什么操作，才导致出现这个问题的。

客户停顿想了想，说他在别人的项目中，增加了一些程序段，而且程序段都是使用的很简单的指令——将DI（数字量点）状态赋值到M区点。

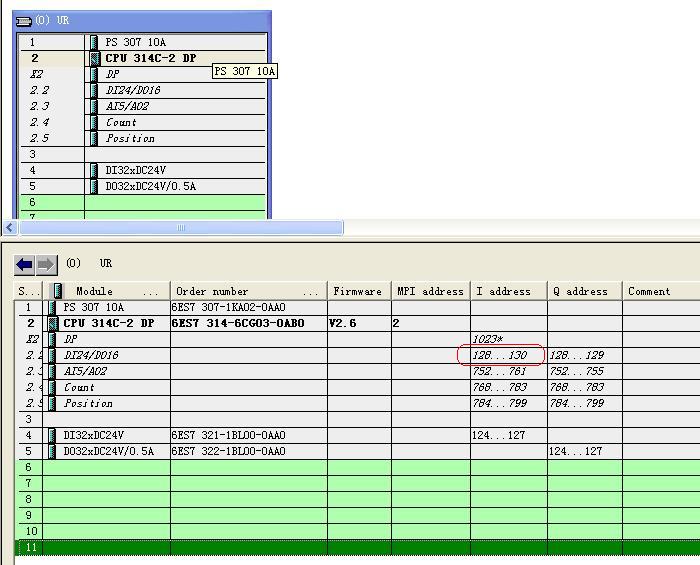

的确都是很简单的指令，所以我怀疑客户可能使用的地址有问题，于是我问客户指令中都使用了什么地址，并且询问客户使用的是什么CPU（即CPU的型号）。开始客户很不解——觉得指令使用都是正确的，而且软件也没有报错（即：地址输入后没有出现红色报错），在我一再要求下，客户告诉项目组态的CPU型号是6ES7 314-6CG03-0AB0，程序段使用了I 128.0、I 128.1等DI组态的点地址，如图2所示，而且该组态地址是系统默认的，如图3所示。



图2




图3

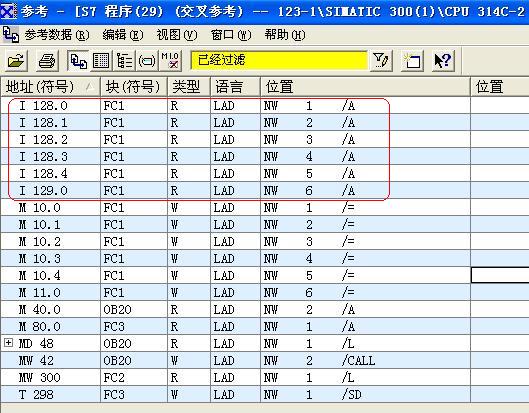

表面上看似乎一切都很正常，地址也是系统自动分配的，通过交叉索引的方式找到使用该地址的FC块，如图4所示，询问客户是不是该FC下载时提示无法复制的报错信息——如图1所示。客户确认是这个FC块无法复制下载。



图4

在选型样本手册中介绍了这个型号的CPU相关技术参数——过程映像区地址，如图5所示。在图5中，可以看到6ES7 314-6CG03-0AB0的过程映像区的输入和输出都是128个字节，也就是说该CPU的过程映像区的输入、输出范围是I 0.0——I 127.7和Q 0.0——Q 127.7。而I 128.0、I 128.1等地址，已经超出了该CPU的过程映像区的使用范围，从而导致下载报错——无法复制FC块。



图5

其实，系统组态对CPU集成的I/O点分配地址，默认是从124开始的。只是该客户在项目组态时因为一些原因将一个DI模块的地址改成了124，导致系统组态对集成的I/O点分配地址默认从128开始分配。

如果真的需要这样分配，那么解决办法就只能是改变地址访问方式，即：使用MOVE指令。如图6所示。然后对M 100.0等点进行逐点操作。



图6

西门子网站有一篇常问问题：何时何处需要外设地址？可以去看看。
http://support.automation.siemens.com/CN/view/zh/18325417

同样的，在使用M区和定时器T区的地址做编程，使用时超出系统允许范围，而导致类似报错（见图1）。

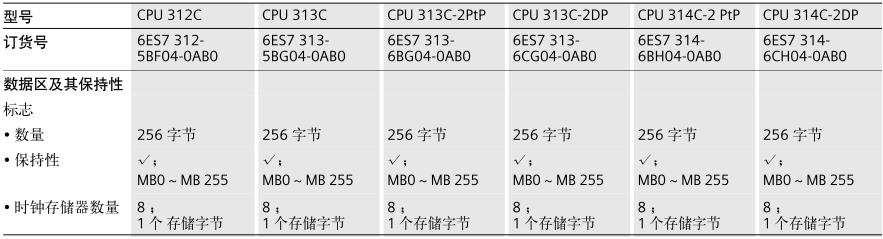

例如，如图7所示，图中的CPU312、313、314对M区定义的最大数量是256个字节，即MB0——MB255，结果有些客户编程使用了MW300等地址，超出了M区的范围，而导致下载时报294:6的错误。



图7

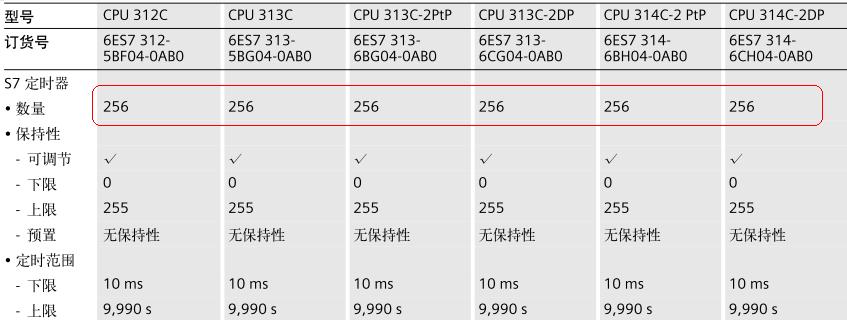

还有如图8所示，图中的CPU312、313、314对S7定时器定义的最大数量是256个，即从T0——T255，而有些客户不注意该参数，使用定时器个数超出了256，如使用了T256、T257等，这样就会在下载报294:6的错误提示。



图8

同样的问题也会出现在计数器上，这些都是需要注意的。
总之，只有注意了CPU这些技术参数，才能避免上面的问题发生。
