SIMATIC S7-200 SMART PLC 的网络通信：


S7-200 SMART CPU 模块本体集成1个以太网接口（上方端子排左侧）和1个RS485接口（左下角标准9孔母头），通过扩展CM01信号板（RS232或485，如前述，限标准型CPU），其通信端口数量最多可增至3个。可满足小型自动化设备连接触摸屏、变频器、伺服驱动器等第三方设备的众多需求。

以下，列出三种通信方式：

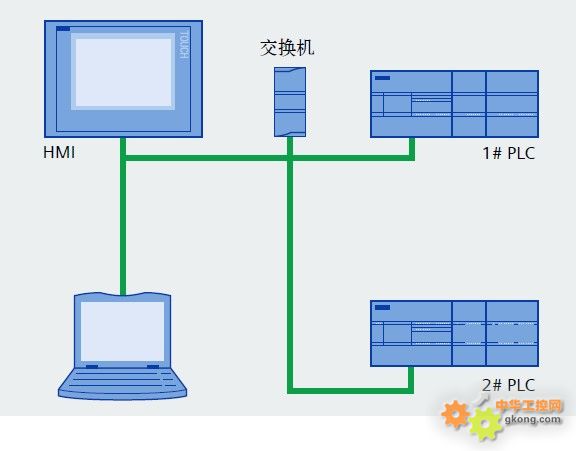

1）以太网通信


所有CPU 模块标配以太网接口，支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接：
· 可作为程序下载端口（使用普通网线即可）
· 与SMART LINE HMI 进行通信
· 通过交换机与多台以太网设备进行通信，实现数据的快速交互
· 最多支持4个设备通信

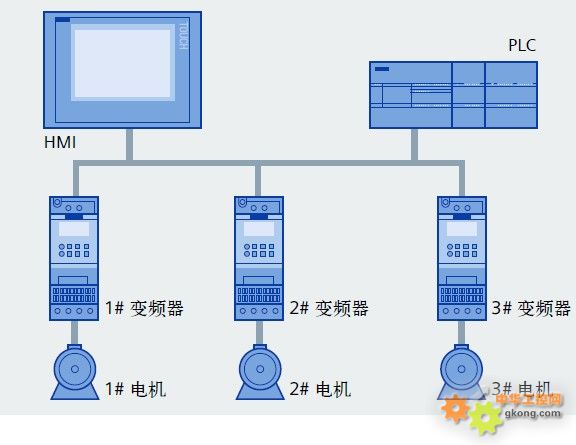

2）串口通信

S7-200 SMART CPU 模块均集成1 个RS485 接口，可以与变频器、触摸屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01 信号板来实现，信号板支持RS232/RS485 自由转换，最多支持4 个设备。
串口支持下列协议：
· Modbus-RTU
· PPI
· USS
· 自由口通信

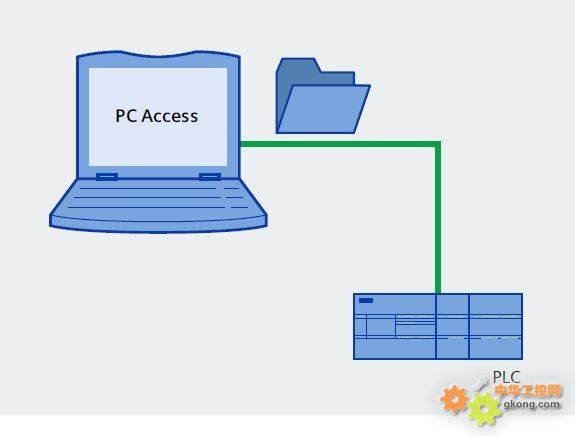

3）与上位机的通信

通过PC Access，操作人员可以轻松通过上位机读取S7-200 SMART 的数据，从而实现设备监控或者进行数据存档管理。
（PC Access 是专门为S7-200 系列PLC 开发的OPC 服务器协议，专门用于小型PLC 与上位机交互的OPC 软件）

SIMATIC S7-200 SMART PLC 的运动控制

三轴 100 kHz 高速脉冲输出，实现精确定位


运动控制基本功能
· 标准型晶体管输出CPU 模块，ST40/ST60 提供3 轴100 kHz高速脉冲输出，支持PWM（脉宽调制）和PTO 脉冲输出
· 在PWM 方式中，输出脉冲的周期是固定的，脉冲的宽度或占空比由程序来调节，可以调节电机速度、阀门开度等
· 在PTO 方式（运动控制）中，输出脉冲可以组态为多种工作模式，包括自动寻找原点，可实现对步进电机或伺服电机的控制，达到调速和定位的目的
· CPU 本体上的Q0.0，Q0.1 和Q0.3 可组态为PWM 输出或高速脉冲输出，均可通过向导设置完成上述功能


PWM 和运动控制向导设置
为了简化应用程序中位控功能的使用，STEP 7- Micro/WIN SMART 提供的位控向导可以帮助您在几分钟内全部完成PWM、PTO 的组态。该向导可以生成位控指令，您可以用这些指令在您的应用程序中对速度和位置进行动态控制。
PWM 向导设置根据用户选择的PWM 脉冲个数， 生成相应的PWMx_RUN 子程序框架用于编辑。
运动控制向导最多提供3 轴脉冲输出的设置，脉冲输出速度从2 Hz 到100 kHz 可调。


运动控制功能特点

· 提供可组态的测量系统，既可以使用工程单位（如英寸或厘米），也可以使用脉冲数
· 提供可组态的螺距误差补偿

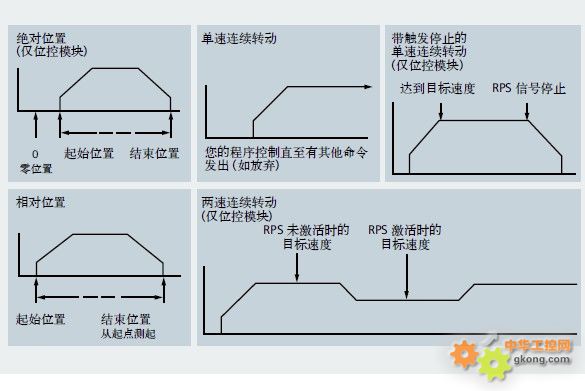

· 支持绝对、相对和手动位控模式
· 支持连续操作
· 提供多达32 组运动动包络，每组包络最多可设置16 种速度
· 提供4 种不同的参考点寻找模式，每种模式都可对起始的寻找方向和最终的接近方向进行选择


运动控制的监控

为了帮助用户开发运动控制方案，STEP 7- Micro/WIN SMART 提供运动控制面板。其中的操作、组态和包络组态的设置使用户在开发过程的启动和测试阶段就能轻松监控运动控制功能的操作。
· 使用运动控制面板可以验证运动控制功能接线是否正确，可以调整组态数据并测试每个移动包络
· 显示位控操作的当前速度、当前位置和当前方向，您还可以看到输入和输出LED（脉冲LED 除外）的状态
· 查看修改在CPU 模块中存储的位控操作的组态设置

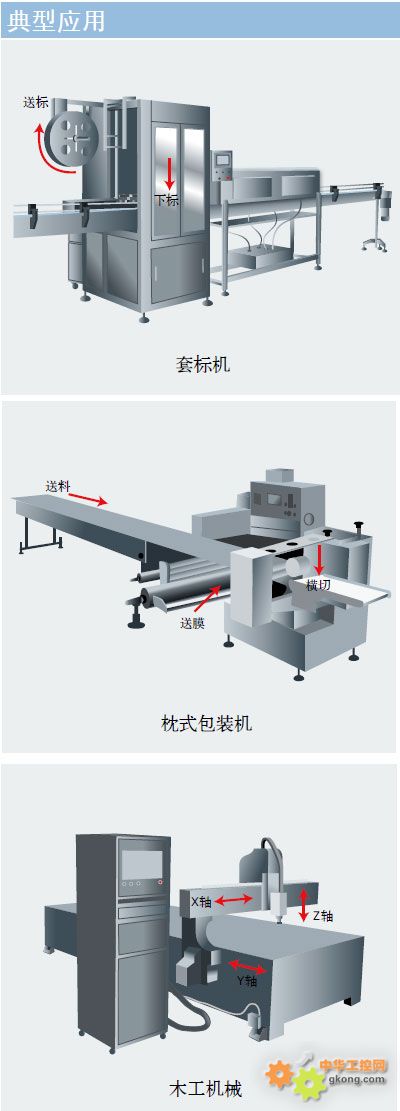

案例：
