PCS 7编程一个很大的特点就是，现场信号和控制输出不是直接连接到控制功能块上，而是连接到相应的AI、AO、DI、DO通道驱动块上，由驱动块与功能块进行信号传递。这样做的好处是系统编译时会自动生成与模板、通道等相关的诊断功能块，并且传递到OS的报警系统中，让操作员能直接看到硬件相关的诊断报警信息。在标准库应用时已经有相应的通道驱动块。APL的通道驱动块有所该进，值得特意提出的是，模拟量通道驱动块的功能更加丰富，可以进行量程设定与传递，单位值传递和在线修改等，避免了多次设定量程和单位和反复编译OS。
先提一下模拟量的三个设定：
1：量程设定
2：单位设定
3：报警限值设定。

1：量程怎么设定？还需要我自己编程序转换吗？能不能直接显示4－20mA信号值？
使用APL的通道驱动块，可以方便的设置模拟量的量程，而不再需要用户编程转换。

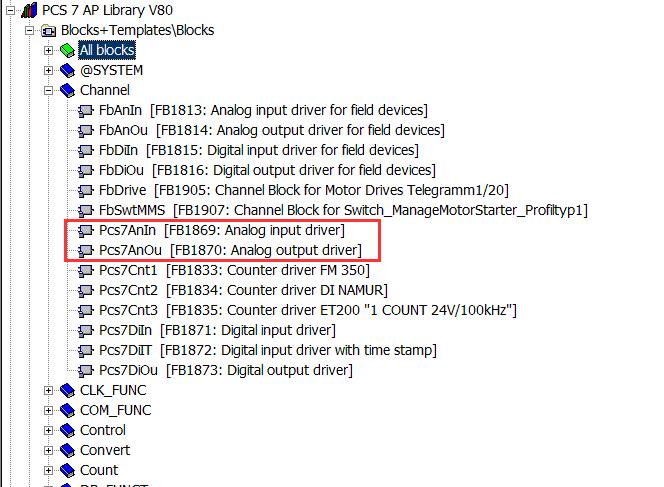

APL库的Channel库中包括了APL可以提供的所有通道驱动块。
模拟量输入点的通道驱动为Pcs7AnIn(FB1869),模拟量输出点的通道驱动为Pcs7AnOu(FB1870),



以输入驱动Pcs7AnIn为例说明。

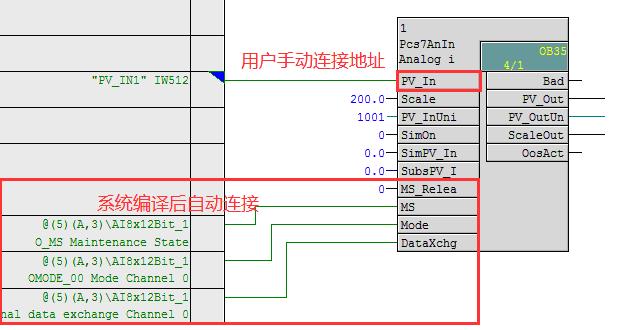

用户只需要将实际模拟量点地址连接至PV_In引脚，执行CFC编译，系统会根据硬件组态中该地址对应的AI模板类型、通道设定等，自动识别该通道的信号类型。因此，无论是电流信号或是电压信号，热电阻或是热电偶，程序中都可以使用同一个通道驱动信号而无需任何设置。

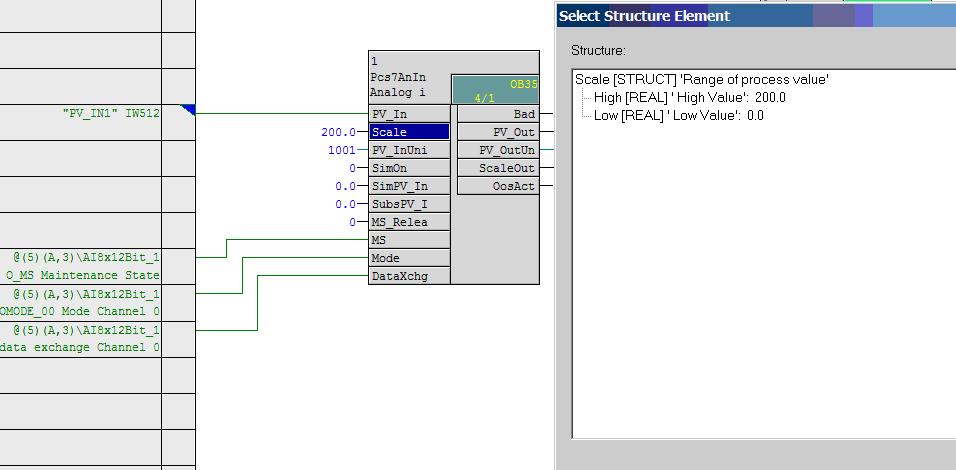

通过设置Scale 参数来设置该模拟量测量点的量程范围。



Scale是一个结构体参数，包括子元素High和Low
需要分别设置上限High和下限Low的具体值。
例如，此时通过通道驱动的信号处理，IW512的模拟量测量点量程为0-200，PV_Out为最终的转换结果。
如果设置Scale.High=Scale.Low,PV_Out则直接按信号类型进行显示，如显示4-20mA, 0-10V等。

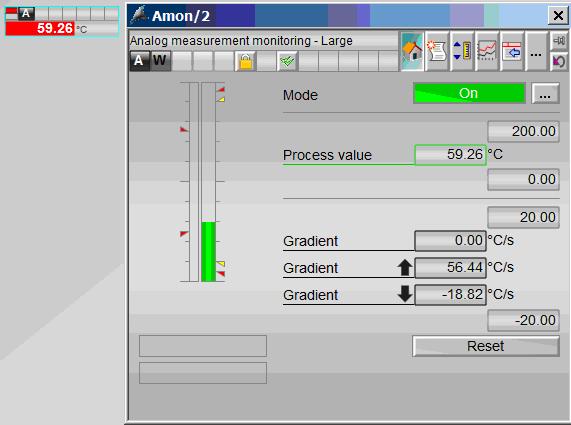

量程设定值只需要设置一次，之后可以在功能块之间传递，例如需要在上位机上显示测量点量程，只需要将Pcs7AnIn的输出参数ScaleOut连接到MonAnL的输入参数PV_OpSca中，即可完成传递。
