好了，开始对这个HMI编程（做画面）
点击这个HMI下面的画面，添加一个画面，取名“驱动1”，在根画面和驱动1画面各放置一个按钮用于画面跳转（切换）。
点击驱动1 画面，对它编程（其实也没什么可编程的）。
打开原来连载一中的每台变频器数据块DB。按住通讯报文的驱动速度变量，直接拖到画面上。自动就变成文本框了。
点击每一个文本框，选择类型（这是显示速度，类型选择当然是输出）；选择显示的格式（就是精度啦，S表示符号，精度我选999.9，你也可以选更高）

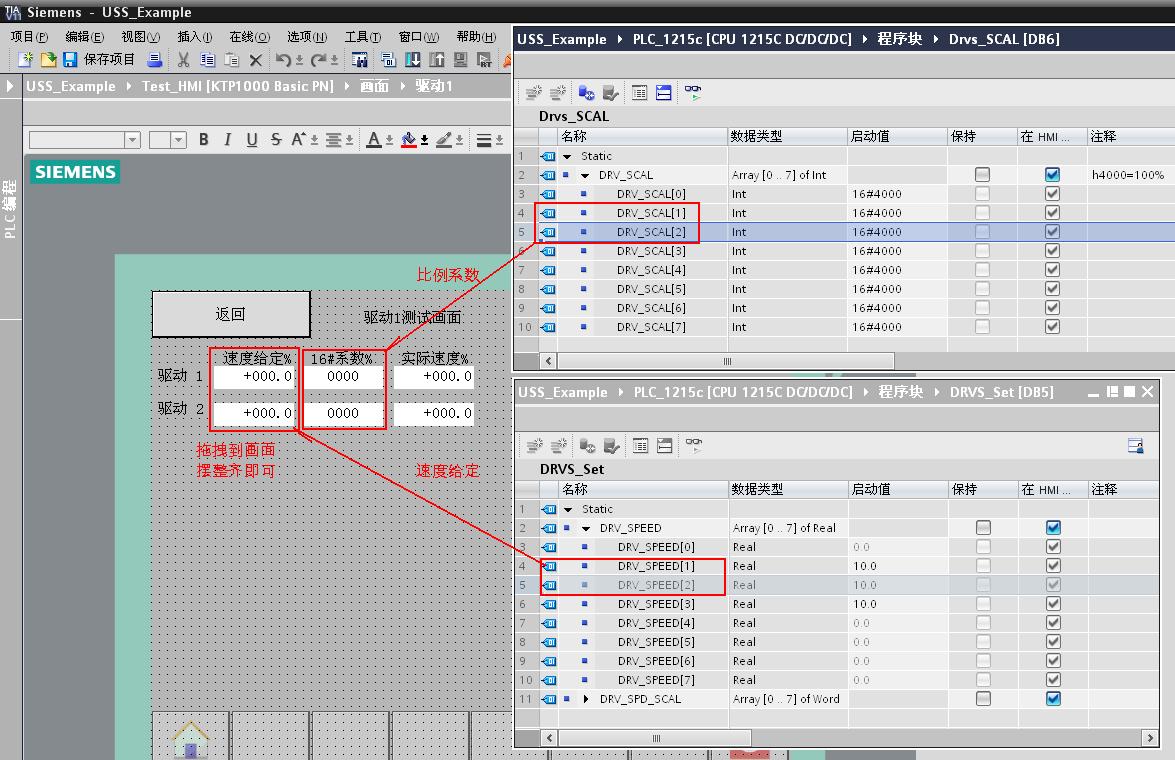

同理，打开前面做好的速度给定DB和速度比例DB。把变频器对应速度给定和比例变量拖拽到画面。并且对齐、摆放好。顺便从右侧拖拽个文字框，写上速度给定%、实际速度%，表示一下；如下图：

注意：这些给定是需要输入的，所以类型模式要选输入（或输入/ 输出），此外，按USS_DRV要求控制字是Word，我简单按16进制选输入格式
