这次想要分享的是如何在SCL中获取信号位的上升沿或者下降沿。边沿检测在实际工程中是十分常见的，比如记录工件个数，脉冲个数，行程开关或接近开关等等。如果使用的是梯形图，STL编程语言，有现成的边沿指令可以检测信号状态。但是，如果使用的是SCL语言，就没有提供类似于STL中的FP，FN沿检测指令，所以如果有逻辑需要，就必须客户自己编写程序来实现沿指令的判断。由此，小编联想到大家不知是否也遇到过这样的问题，那么下面小编就来说说如何编写一个功能块应对这样的问题。

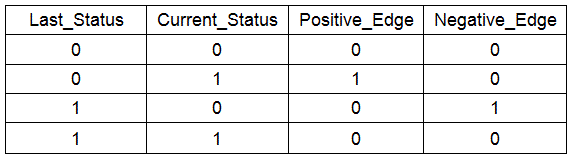

首先先分析下什么是上升沿和下降沿。信号从0变1的那一瞬间叫做上升沿，而信号从1变0的那一瞬间叫做下降沿。那么想要判断是否发生了上升沿（Positive_Edge）或者下降沿（Negative_Edge），就要检测信号的当前状态（Current_Status）和前一状态（Last_Status）。不知大家是否还记得以前数字电路的真值表，此处就可以用到哦，我们来看看上升沿和下降沿的“真身”吧~





那么根据以上真值表就可以得出：

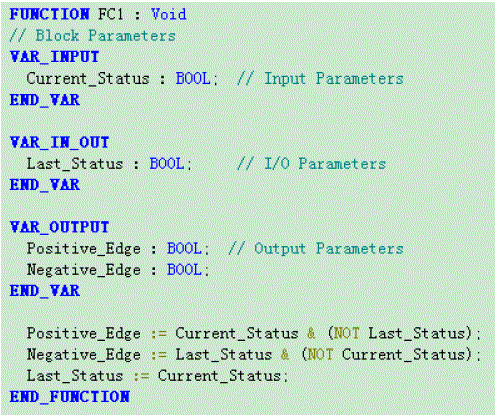

有了以上逻辑表达式，下面就可以轻松SCL编程啦，见下图FC1：





至此你是不是也心中窃喜，以后再有边沿检测“来袭”，轻松一招搞定！赶紧收入囊中吧~~
上述功能块在万能的西门子下载中心里已有介绍，链接见下：
http://www.ad.siemens.com.cn/download/searchResult.aspx?searchText=f0542
