经常使用DP/PN诊断功能块FB126作为系统现场总线的站级诊断，随着系统架构的日趋复杂，多条总线的应用，发现要从诊断数据块中取出对应从站的诊断数据也并非易事，很容易出错，还是让机器自己去算吧，于是根据FB126的说明书，编写了个FB126诊断数据块的从站诊断数据译码的功能块，只要输入诊断数据块的块号，总线序号（详见FB126的说明），总线类型，站地址或设备号这几个参数，就能取出指定从站的诊断数据，比如通讯故障等，可以赋值标志位。编程比较灵活，一个从站调用一次，可随意增减，没有顺序限制。
附件为源程序代码，有兴趣大家可以一试，FB1为译码功能块，FB2为调用示例

点击此处查看附件

点击此处查看附件

Zane 斑FB126说明中尚未清楚总线序号是在哪里读取啊

呵呵，总线序号的定义及站点故障标志位偏移量的计算在FB126的说明书里都有

站点故障标志位偏移量的计算在文档里面看见了，总线序号的定义就有点摸不着了。
另外我也用你的程序测试了下，为啥诊断DP总线的时候Failed也是出现code108，不应是code128吗？难道还有哪边未设置？

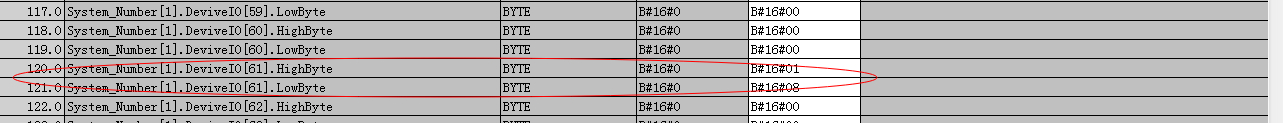

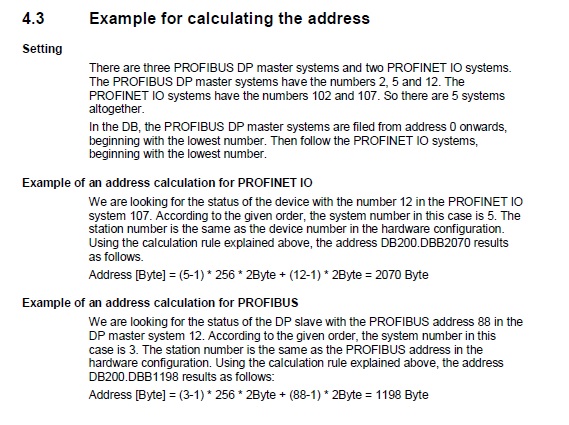

这是计算方法
其中DP总线2、5、12的总线序号为1、2、3，PN总线102、107的总线序号为4、5

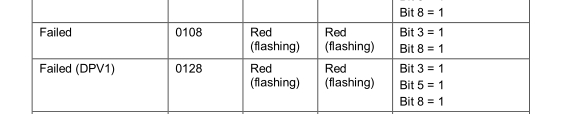

CODE128是DPV1的代码，DPV0及PN的代码是CODE108

sorry ，看的有些随意了没有注意DPV0与DPV1的区别，想当然的认为是同一个了。还有个问题现在使用PN总线100，总线序号也是1，这是怎么回事？这个总线序号在硬件组态内是否可以设置?

是按照MASTER SYSTEM或者I/O SYSTEM 的SYSTEM NUMBER的大小来排序的，DP总线从0开始，PN总线从100开始，所以DP与PN共存的前提下，DP总线序号在前，如果只用PN总线，那也是从1开始的。
