上回讲到连接图中所用的缩写词和助记符含义，这回咱们就直接上图了，看图说话。

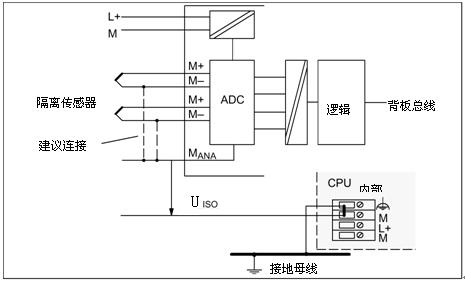

隔离传感器与隔离模拟量信号连接图如图1所示：

                              .图1 连接隔离的传感器至隔离的模拟量输入模块

        这种方式最简单，都与地隔离，都不需要接地，但是输入信号（传感器）负端与MANA  电压超过UCM最大限制，例如SM331（6ES7331-7KF02-0AB0）为2.5 VDC，就需要短接信号负端与MANA  ，否则会出现超上限问题。现场可以查看一下，几乎所有超上限问题都是没有连接信号负端与MANA  。如果UISO   超过限制，例如75V DC，就需要连接信号负端、MANA 端以及接地端M，这时模块以大地M端为参考电位，实际变为非隔离使用了，这种情况很少见。

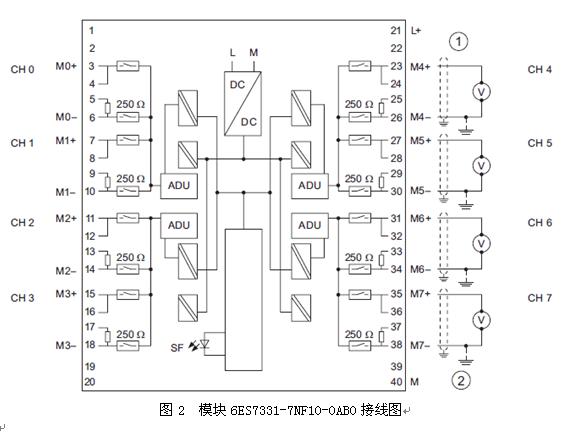

        有的模块通道组间都是隔离的，没有MANA  ，例如模块6ES7331-7NF10-0AB0，接线如图2所示：



        这时每一个通道组（每组2通道）的M-就是MANA ，输入通道组间UCM 最大为以达到75VDC。

        都隔离的情况下连接信号负端与MANA 端就可以了(2线制和电阻测量除外)。手册每个模块接线图中MANA都是建议接地的，我认为这是在接地良好、不会产生共模电压（例如单端接地）的情况下。
