最近看书......

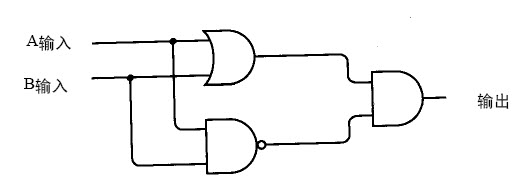

1. 任务：将数电的异或功能在PLC中模拟（下图）

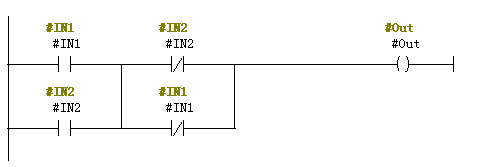

2. 以前一般用梯形图（如下）：



或者（其实这个已经和电路图接近了）



再或者（但不喜欢STL和LAD混在一个块里，监控时觉得别扭）：

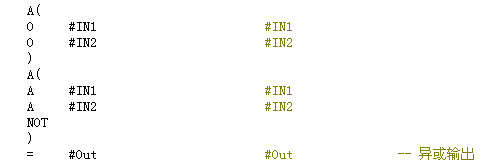

X M 0.0
X M 0.1
= M 0.2

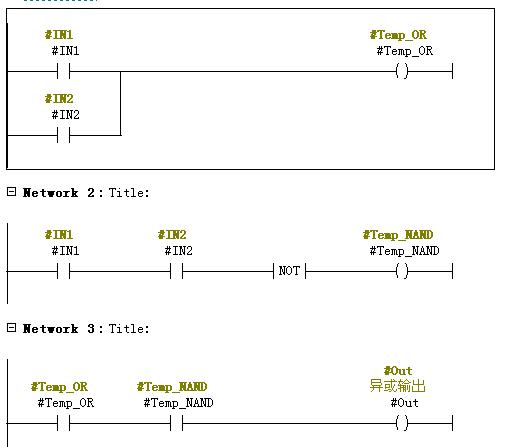

3. 老老实实按照电路“画“程序 （正常）：



4. 看着似乎可以把临时变量省了，看老夫的“替代法”：



5. 于是乎，便有了“简化”的下图：



6. 漫不经心的测试了一下，居然不对 ⊙﹏⊙b汗。仔细看了下，NOT指令放在Out前面确实有点不太合理，于是改变了顺序（正常）：

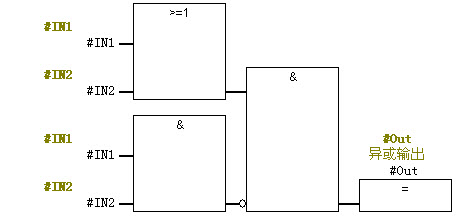

7. 都说FBD电子工程师用的多，Ctrl+3看看，几乎与电路图完美重合：



当然FBD有更简单的：

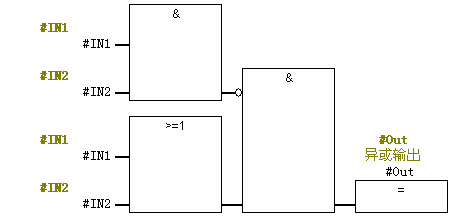

8. 但也仅仅是几乎，强迫症发作了……在FBD更改到如下顺序：

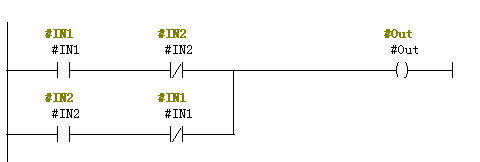

9. Ctrl+1切换为LAD试试：STEP7也只能这样了……



10. 总结：回头看，程序很简单，出错不应该！在一个“串联”语句中，似乎只关注过Midline Output (#) 位置顺序有关注，NOT指令也几乎没有用过，于是悲剧了……自勉！
