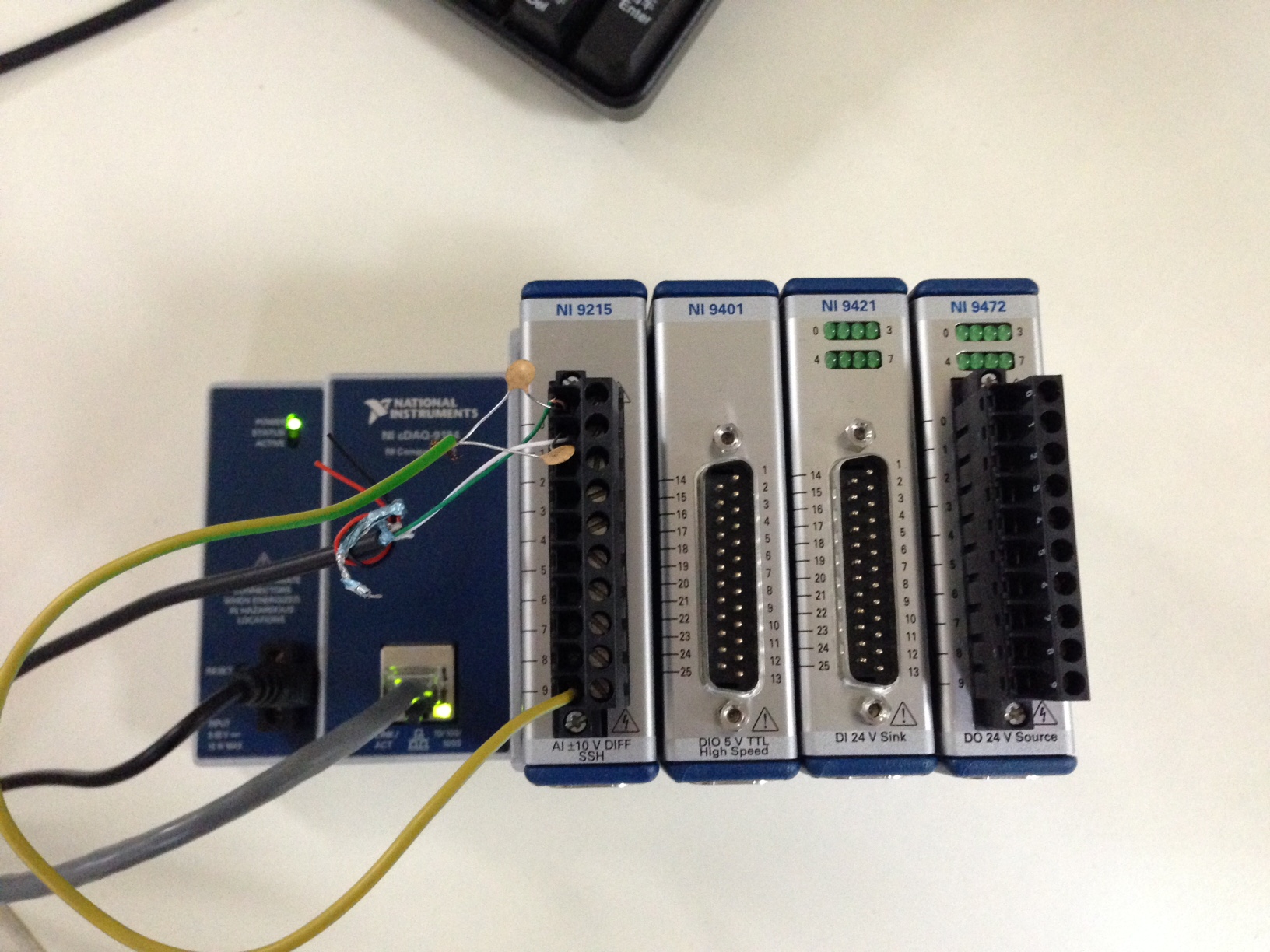

我其实不是为了刻意来做这个实验，只是设备刚买回来，做个验收的测试。
办公室里找根地线也没那么方便，确实，连设备外壳都没有接地线，只将它放在台式机箱上进行的测试。
差模、共模信号理论，解释了为何在信号端并接电容旁路不了干扰的问题。点个赞！

也许是我电容接法不对，我再按Y接法做个测试看看。

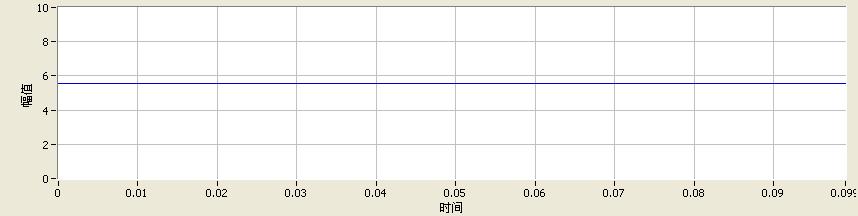

刚刚按Y形电容接法（103PF 2个）做了测试，波形更加平滑了：

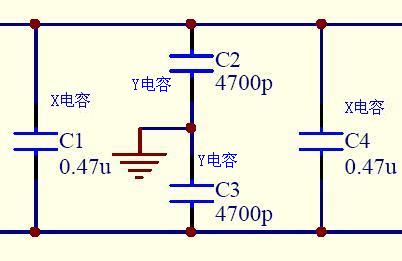

可不可以这样认为：屏蔽层的等效电路就是Y形电容电路？

大道至简，知易行难
