S7200的掉电保持时间比较短，重要的参数，一般是通过eeprom写入指令固化，大面积的数据，以及RTC时钟的走时，则是靠超级电容或外插电池卡保持。官方的数据，断电保持时间，超级电容是1周左右，外加电池卡，也撑不过1年。
本贴介绍一个DIY方法，使用一次性的锂电池，给S7200打造一枚超级电池，达到掉电“永久”保持数据。

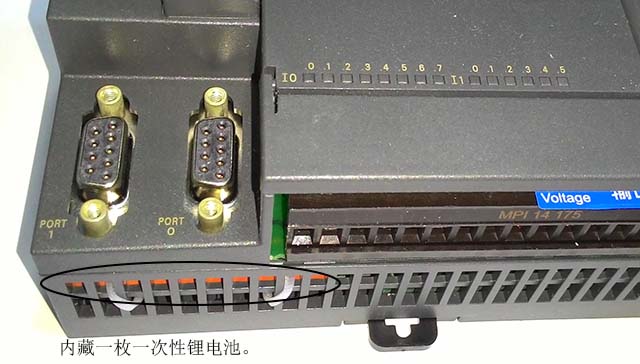

1、完工的样子是这样的：

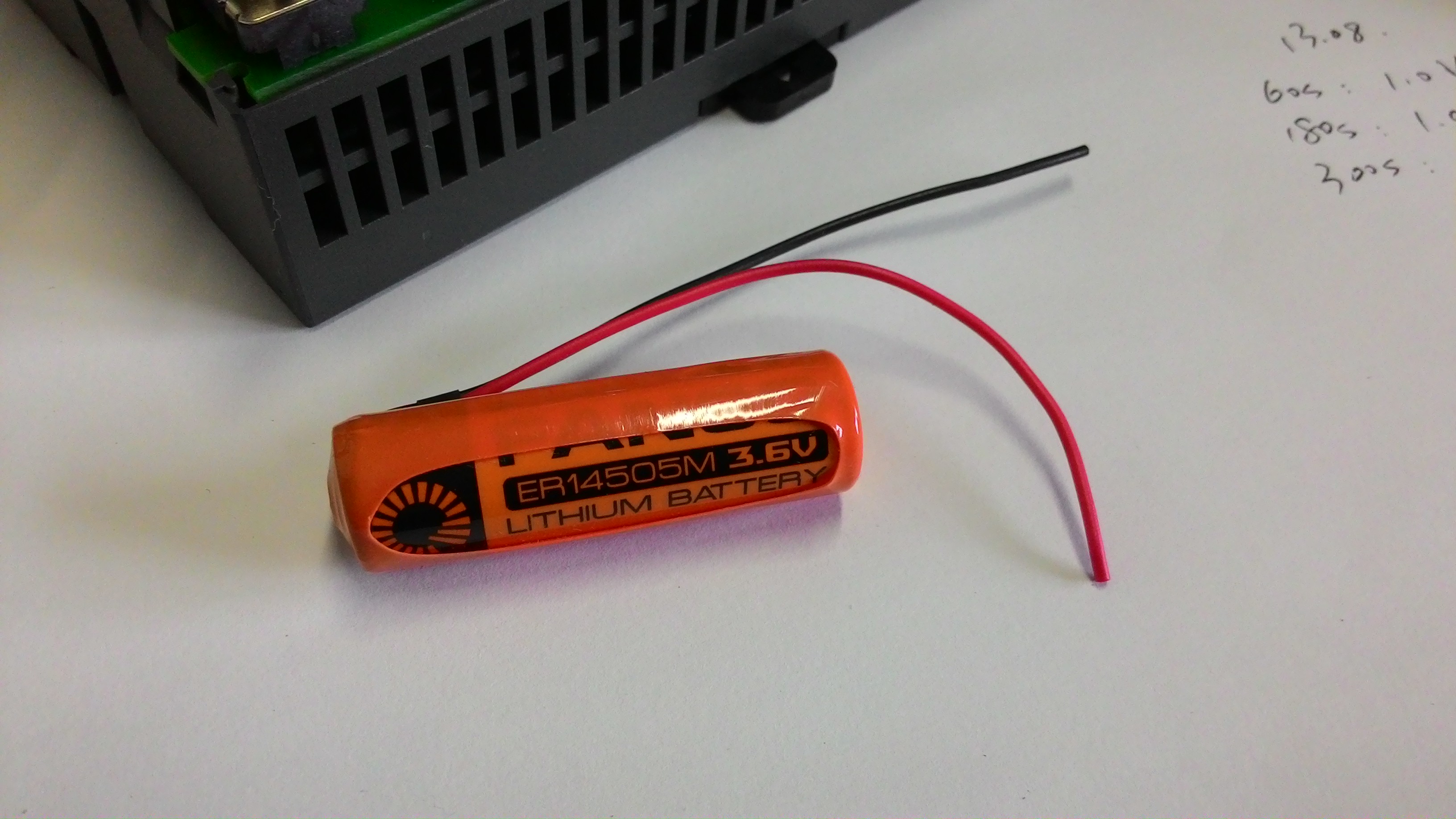

2、用到的锂电池：

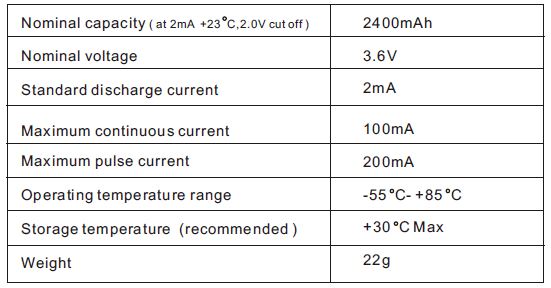

ER14505参数

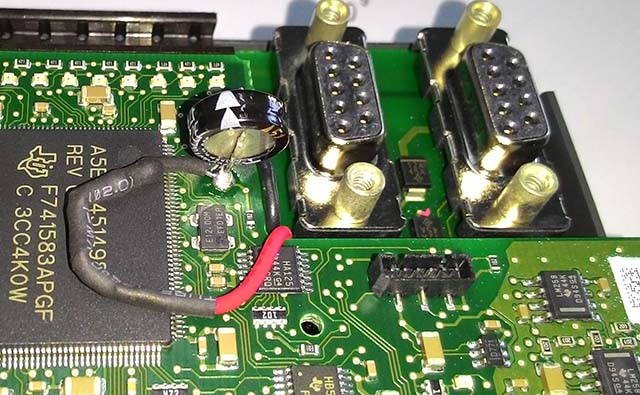

3、超级电容的位置



这是S7224XP的图片，电容规格：0.22F，上电24小时后，电容被充满，端电压3.04V。

4、附加电路
锂电池并到超级电容上，当外电源掉电后，由锂电池继续给超级电容充电，保持电容两端的端电压不下降。
由于ER14505的端电压是3.6V，而超级电容的充满电压是3V左右，电池要降压才能用；另外，不希望外电路给一次性锂电池充电，要加用二极管阻止反向充电电流。
这里，用二枚1N4148二极管串联，利用其正向导通时的管压降，再串上1K限流电阻，作为降压线。

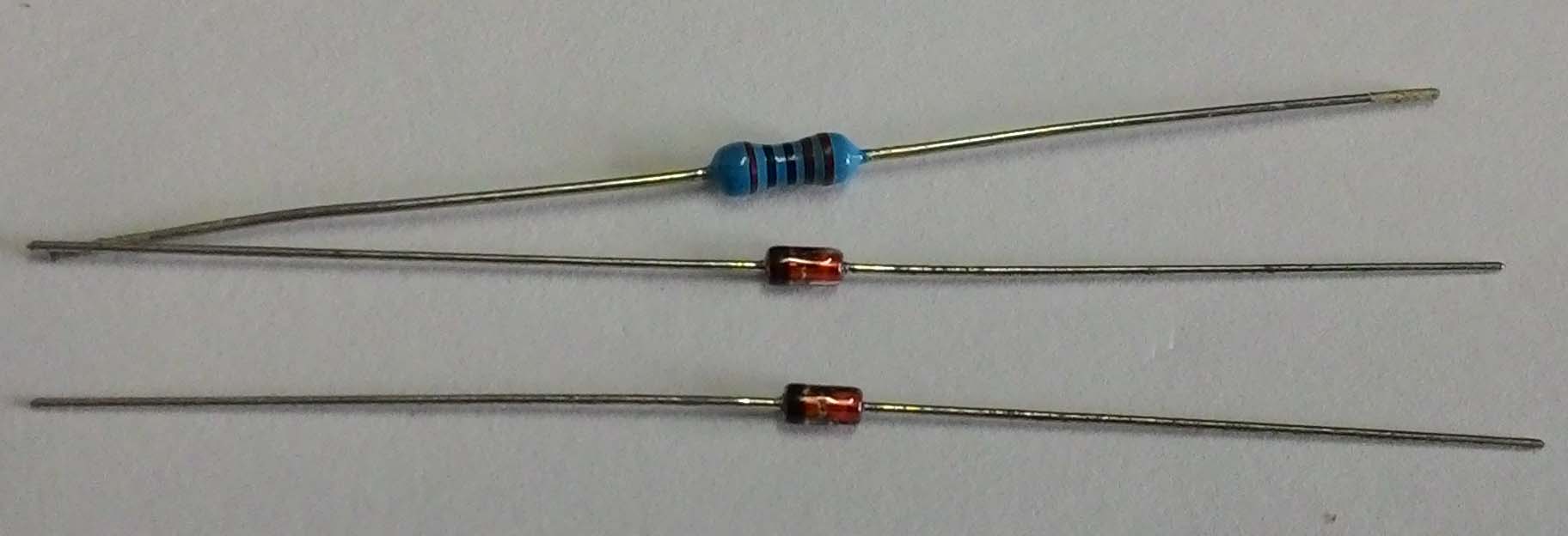

1N4148二极管和1K电阻。

5、电池固定



在CPU壳体的下层，找一个合适位置邦定。这里是晶体管型224XP，空间比较大，继电器型的空间小，自己想办法，注意避开交流高压区。

6、电池引线穿上来



从壳体的缝隙中把电池线穿上来。

7、焊好电池负极



先焊好负极，固定，避免与正极接触造成短路危险。

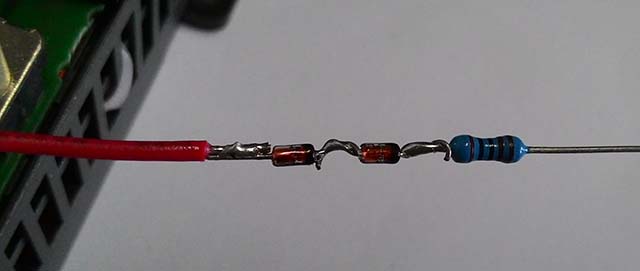

8、正极线上焊电阻二极管



注意二极管是正向工作的。

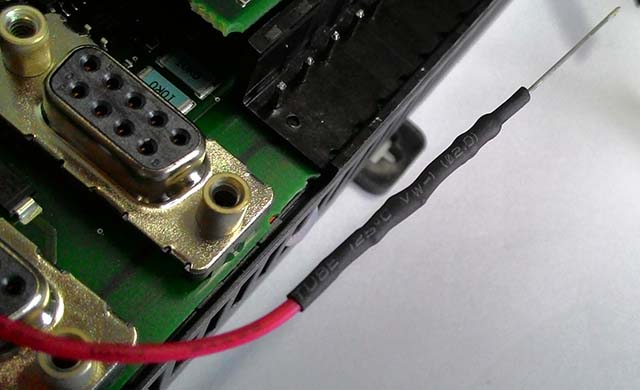

9、套上热缩管，保护电阻二极管。



使用黄蜡管也行，注意固定，不要松脱。

10、焊好正极



大功告成。

11、CPU断电15天，测量超级电容两端电压，3.06V，略高于CPU工作时的3.04V，也就是说，即使CPU在上电状态，电池也向超级电容充电。这个现象不好，会消耗电池。但从中可以看出，1个二极管的压降=(3.6-3.06)/2=0.27V，若串3个二极管，锂电池能保持超级电容两端的电压约2.79V。一般的RTC、SRAM的保持电压可低至2.0V，甚至有的低至1.0V还不掉的（当然此时的RTC可能已经停掉了）。2.79V>>2.0V，保持没问题。三个二极管的方案，可保证CPU上电期间电池不放电。

12、接下来，估算一下这个超级电池能保持数据多久。

13、先计原超级电容的容量。当0.22F电容充至3.0V时，电量为0.5*C*U=0.5*0.22*3=0.33库仑。假定这个电量全部用来保持数据，也就是说，0.33库仑电量可保持数据7天。

14、ER14505的容量为2400mAh时，由于自放电，假如可利用的容量仅有1000mAh，相当于1A*3600秒=3600库仑。这样可以估算保持的天数为7*3600/0.33=76363天，约209年！所以，对于ER14505来说，给超级电容充电的电流，还不如自放电电流大，电池的存放寿命是多少，就当作它可保持的时间。
