回复：关于S7_GRAPH的循环问题，也请xkqxwhz进来一下

xkqxwhz

帖子

1178
精华

10
被关注

40

论坛等级：奇侠

注册时间：2009-03-26

普通如何晋级?

发布于 2015-02-23 19:54:22

2楼

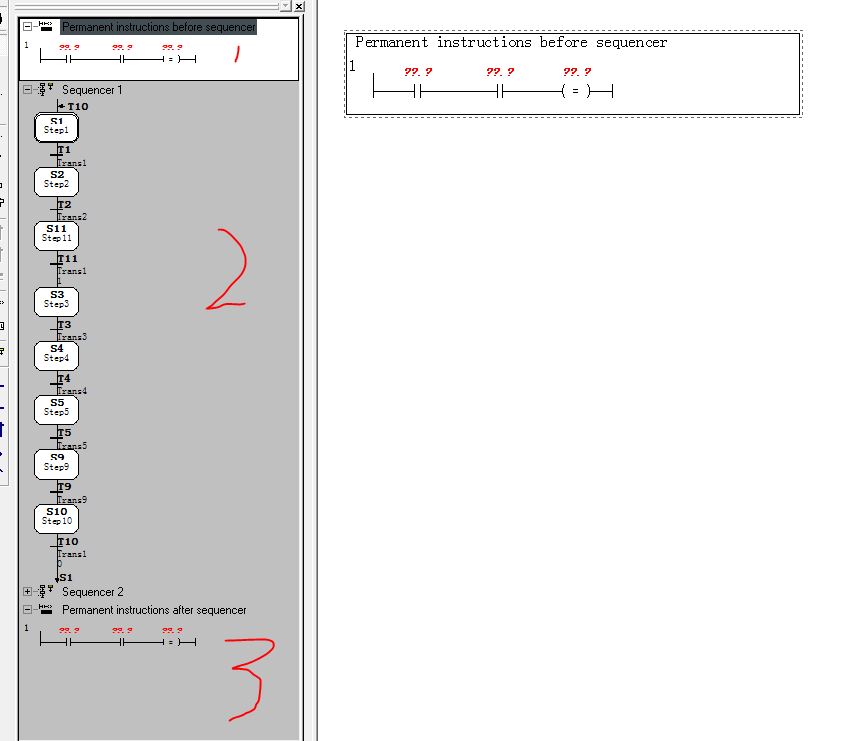

楼主，程序扫描的顺序是这样的，OB1扫描到GRAPH块FB1的时候先扫描FB1中前处理部分的程序，然后再扫描顺序步，最后扫描后处理部分的程序，结束后返回OB1继续扫描FB1后面的程序，直到扫描到最后一条指令后返回OB1 的第一条指令，如此反复循环。
CPU扫描到激活程序步后会扫描这个激活步所带的附属程序（也就是你例子中的FC111），扫描完附属程序后，再扫描转换条件如条件不满足会直接跳到GRAPH块的后处理程序部分，扫描完成后返回OB1再接着扫描GRAPH块后面的程序。
