以下是引用zhangli0在2015-06-29 11:20:00的发言 >6楼：从ai通道来看，都是电流流进ai+，从ai-流向电源的m。所以两个是一样的。

以下是引用笑脸相迎在2015-06-29 08:05:33的发言 >4楼：右边的接法不对，信...

引用4楼详细内容：

右边的接法不对，信号是反的，能解释一下原因么?

左边接法称作A接法，右边接法称为B接法。下图是两种接法的对比，传感器为2线制0-8K压力传感器，PLC为1214V4.0版本，SM1231为231-4HD32-0XB0。
A接法测试结果：

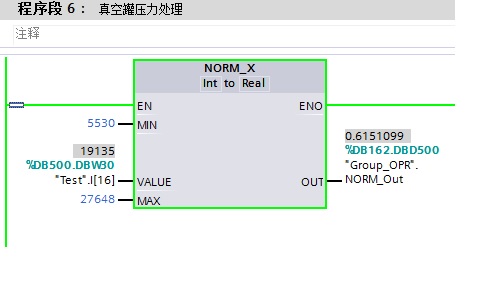

A接法的初始状态

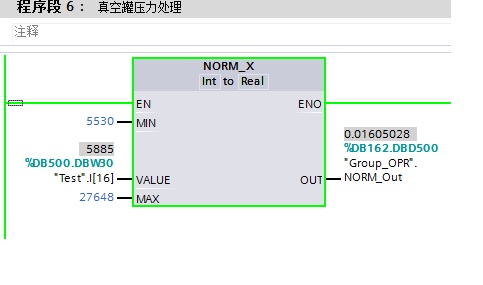

A接法的加压状态

B接法测试结果：

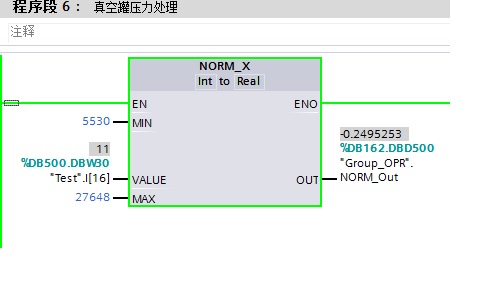

B接法的初始状态

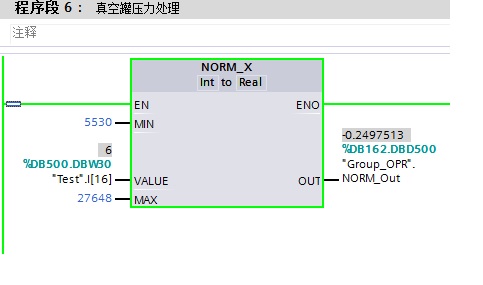

B接法的加压状态

从上图中可以看到A接法加压时数值会正常上升，B接法加压时数值会下降，但初始值和下降值都很小。

Day Day Up~~大名丁丁
