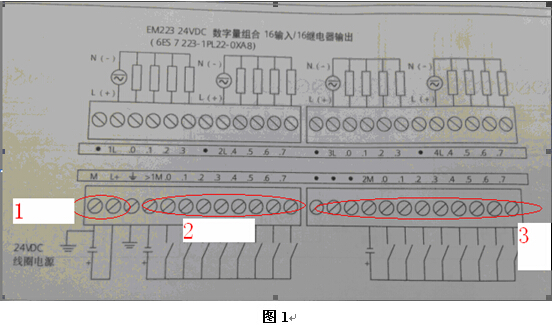

上图1所示为西门子16入/16出（继电器）数字量扩展模块官方给出的接线图。红圈2、红圈3处，DC24V电源负端接1M/2M，电源正端接相应输入端子，PLC就会接收到输入信号，这个好理解，没有问题。

红圈1处M / L+外接电源，我一直理解为是提供给扩展模块的工作电源。

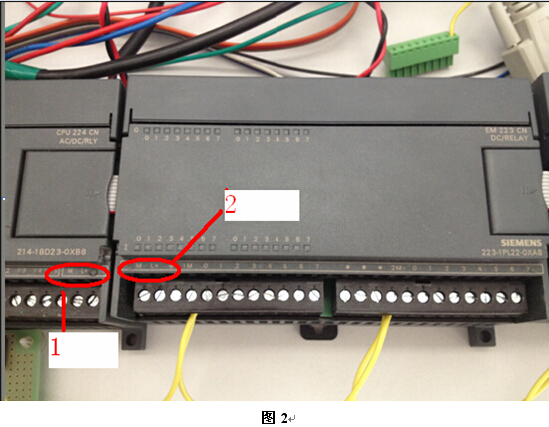

上图2红圈1处为CPU224提供的DC24V传感器电源接口。

签于以上认识，设计时将图2红圈1和红圈2处的M / L+对应连接。可以理解为：CPU224提供一个DC24V供电电源给扩展模块。

但实际情况是：16入/16出（继电器）数字量扩展模块与CPU正常连接后不用给M / L+外接电源，直接按照图1红圈2、红圈3接线，PLC接收输入信号能正常工作。

问题：既然不需要给M / L+外接电源，那么对于EM223（23-1PL22-0XA8）来说，官方给出的接线图（图1）中注明的24VDC线圈电源（图1红圈1）有什么用，什么意思？
