【分享】6ES7 972-OBA50-OXAO DP插头内部结构的那些事

4021

25

2015-12-04 16:16:26

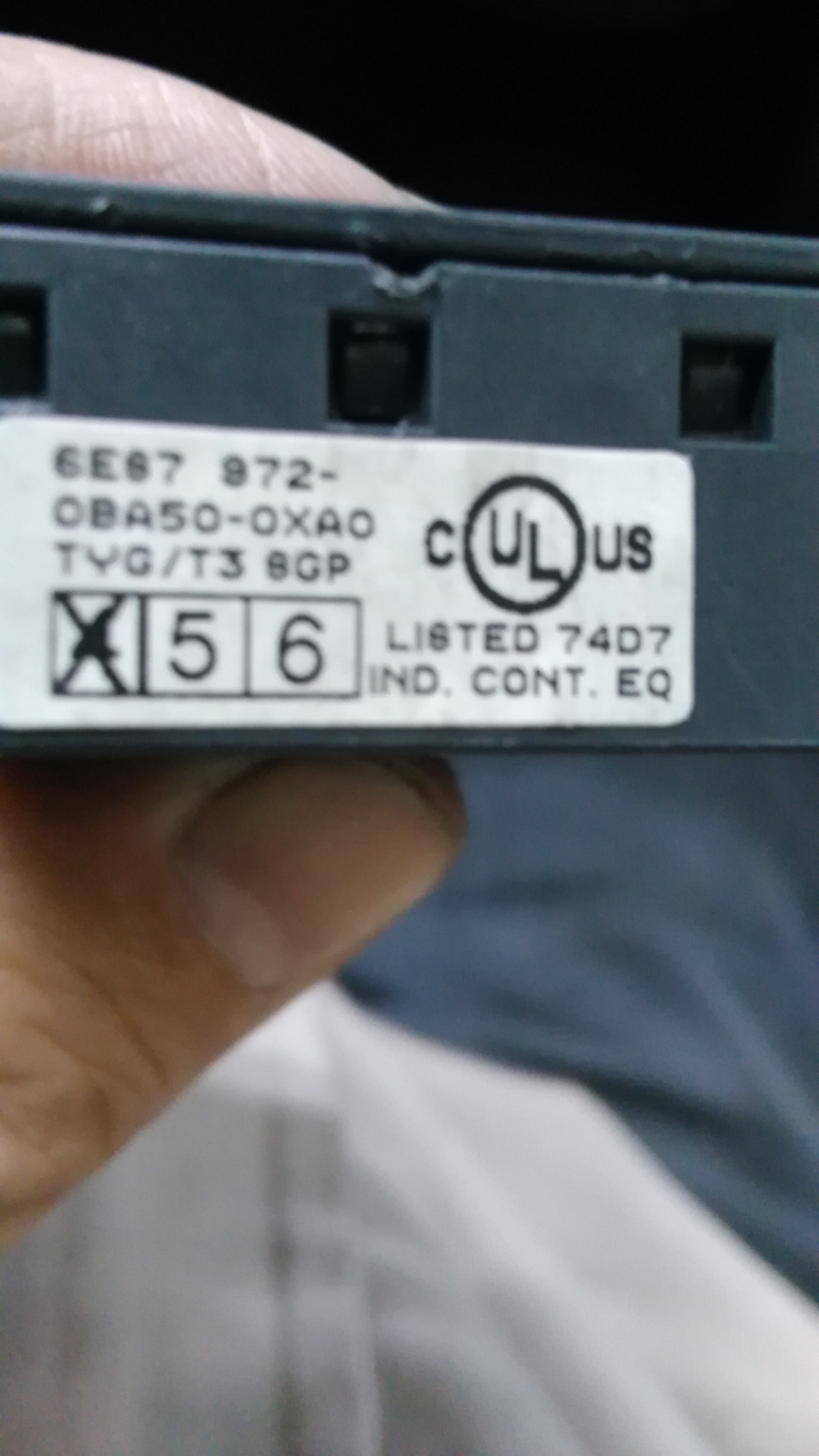

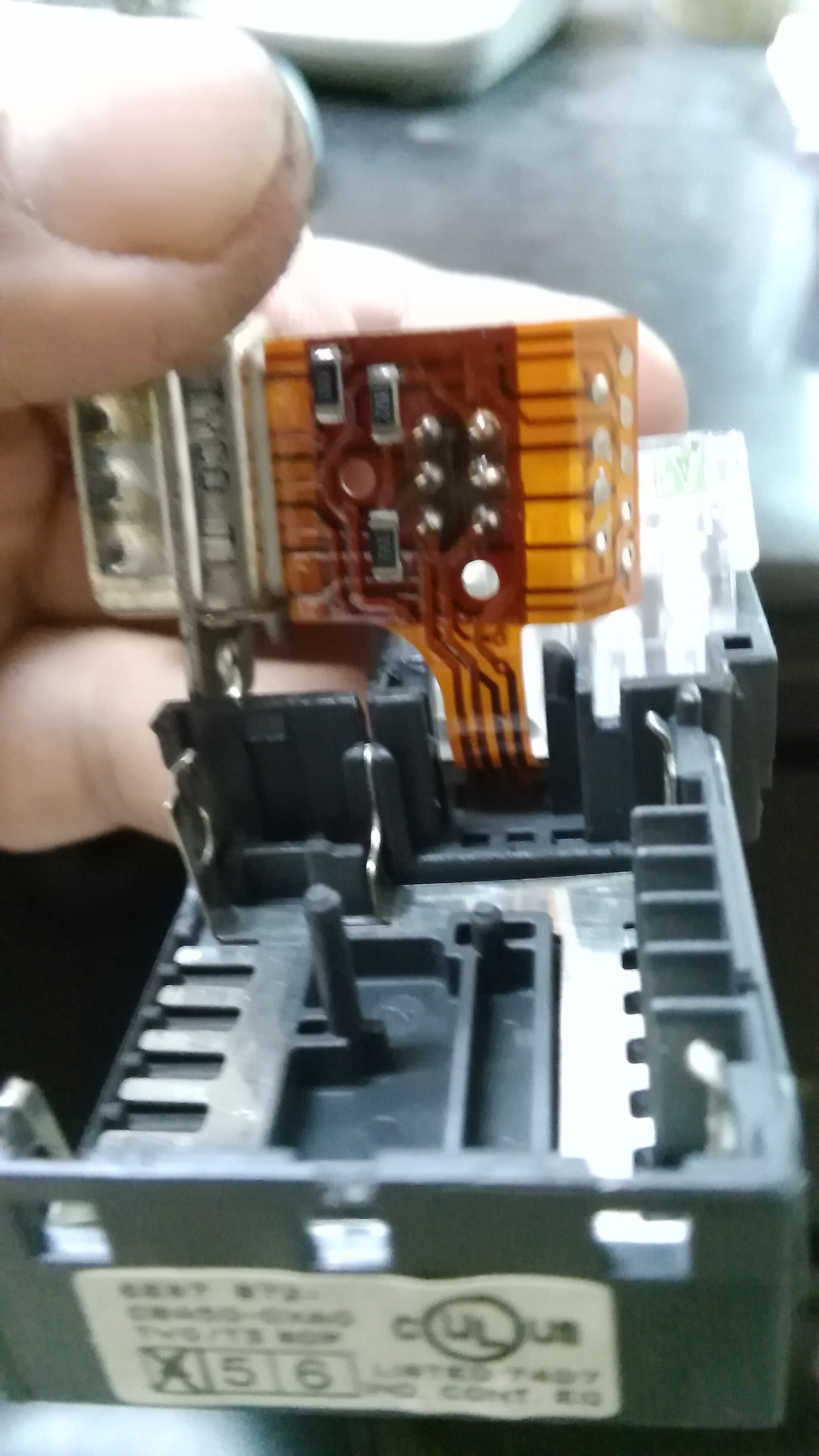

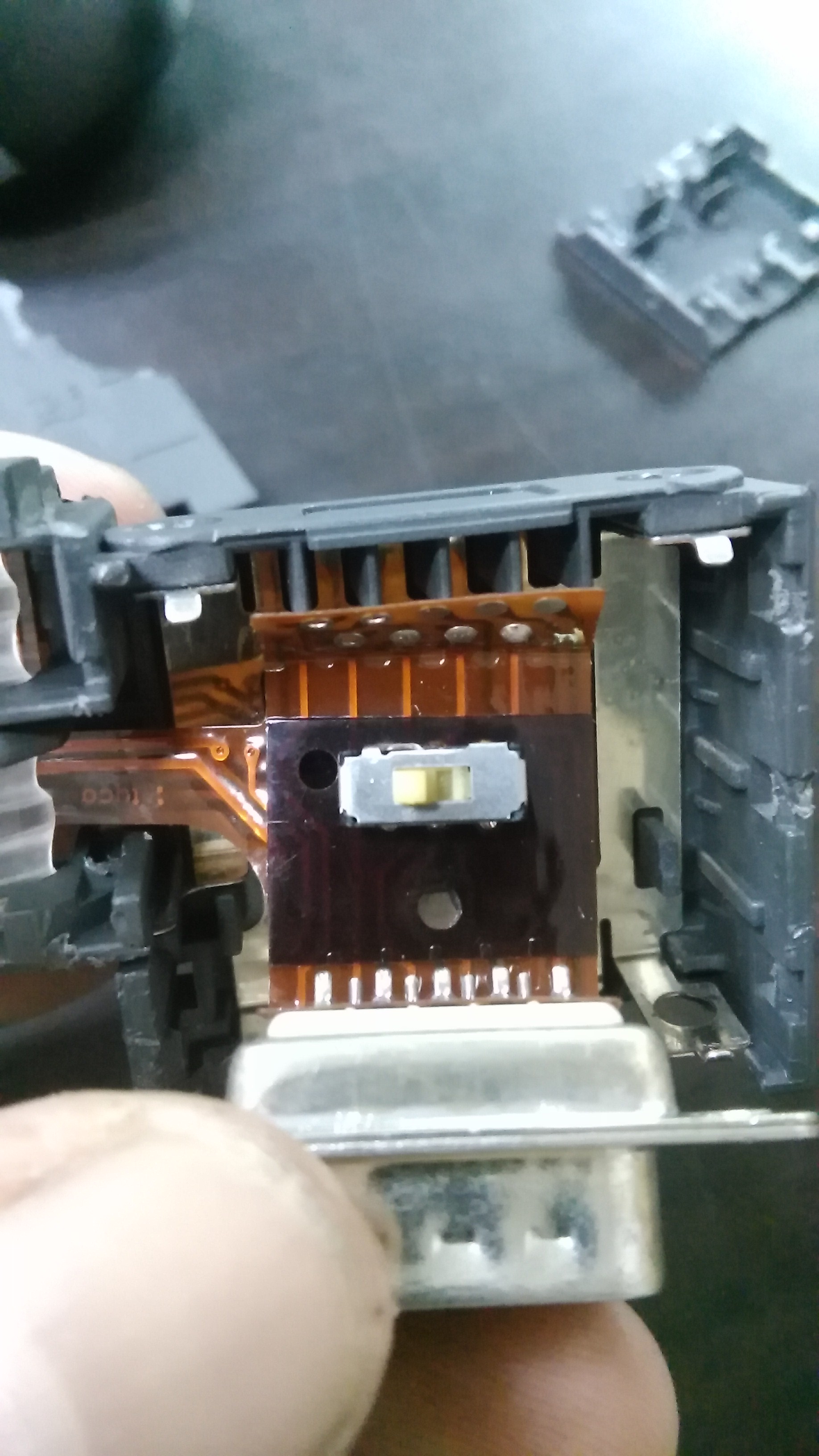

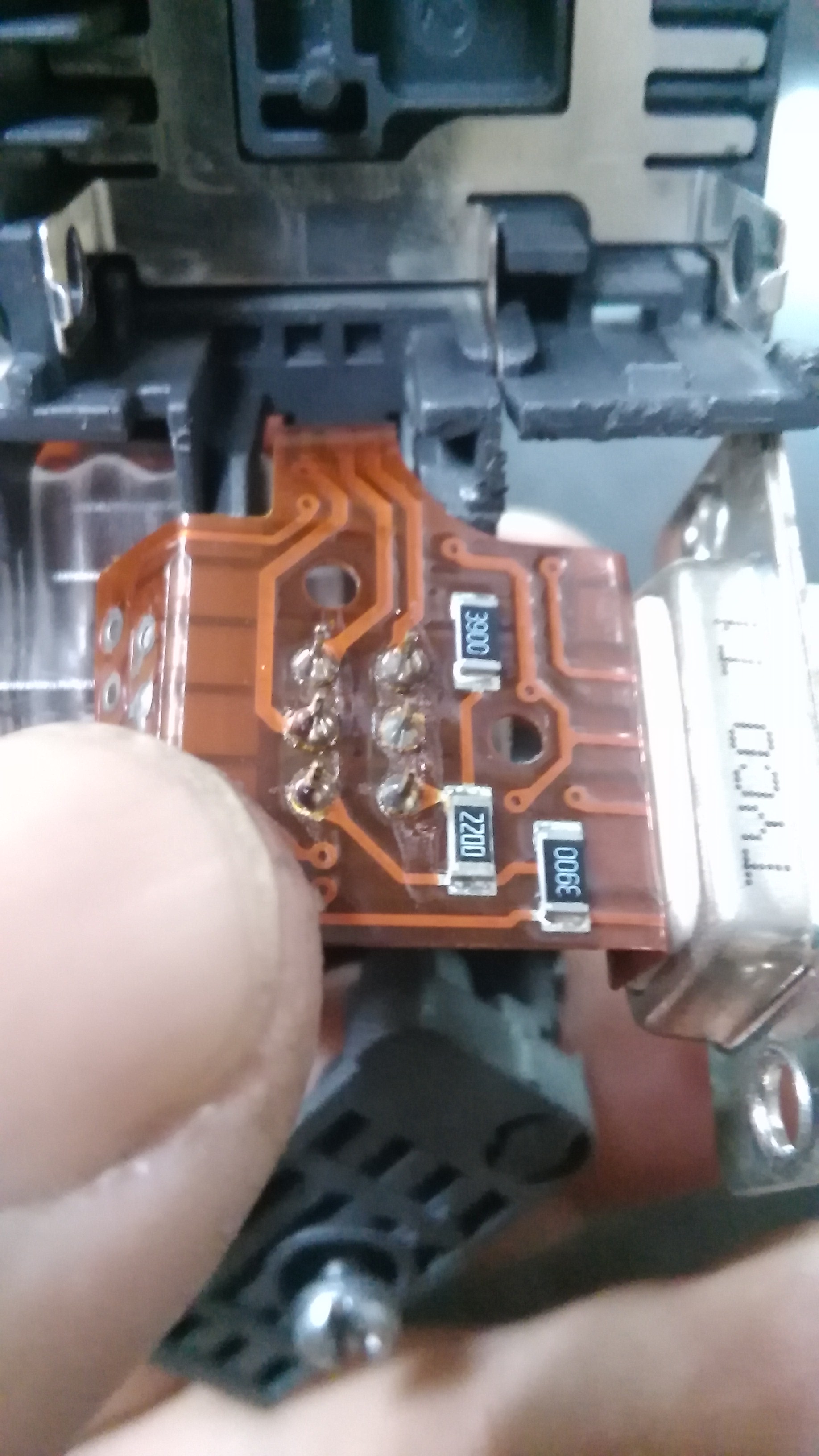

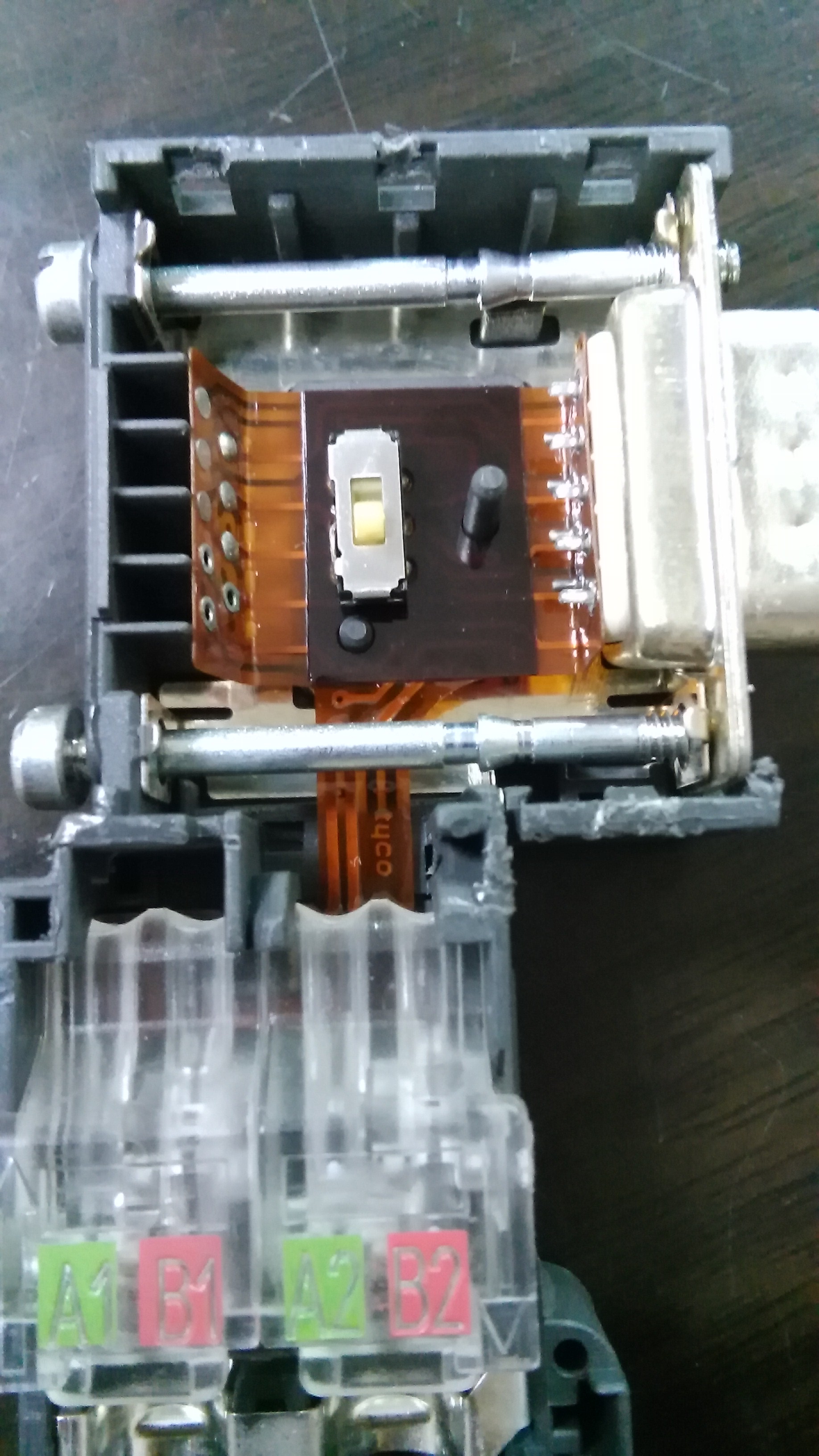

近段时间进口线的DP通讯出现了几次通讯中断或是通讯瞬间中断问题，导致生产线70VC,MC等DP子站通讯中断停机，查明都是使用了近十年的6ES7 972-OBA50-OXAO 快速插接式DP头出现接触不良，以前也没有仔细看看DP头的内部结构，今天趁着有空闲时间拆开了一个插头仔细看了一下。下面的5个图就是拆开后照的图片
