发布于 2016-03-18 06:49:15
1楼
这个没有电路图的，，
大体来说它相当于70系列的CUVC+电源板+信号采集
总称为CIM+IPD，，后面的大板为CIM，最上面那个小板为IPD，，
这应该是12年左右的装置，以前是CIB+PSB，每个都很贵，CIB各个装置之间不能相互使用，
所以后期的装置都成为了CIM+IPD，，装机装柜的CIM是通用的，不管是BLM SLM ALM MM，，不同的只是IPD，
IPD几百块钱，cim接近两万，所以备件的费用大大减小，
我个人认为，CIM大体相当于70的CUVC,当然S120还有CU,IPD相当于CUVC的功率定义，

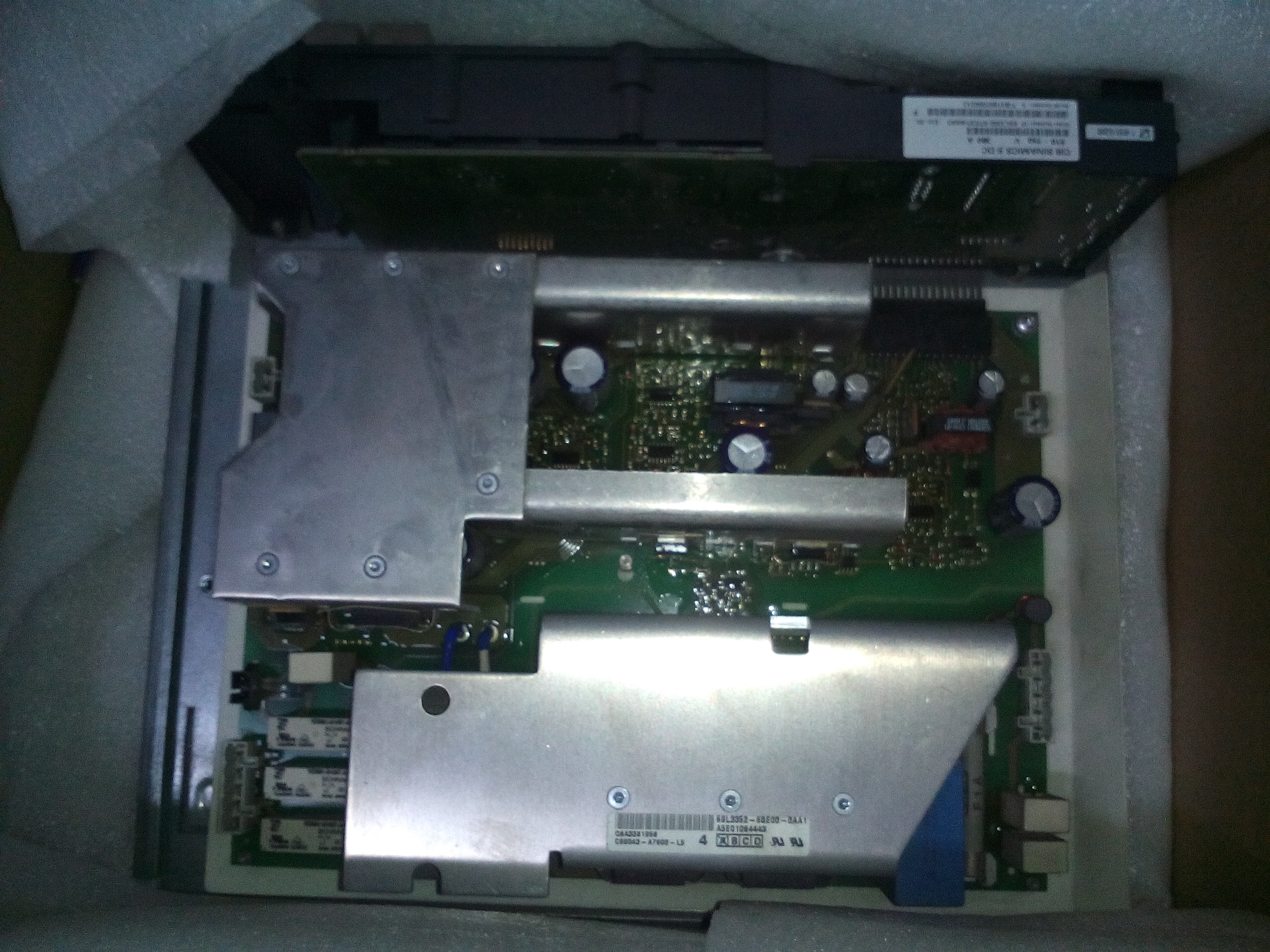

给你看一张CIB+PSB
