以下内容节选自机械工业出版社出版的西门子自动化技术丛书----《SIMATIC S7- 1500 与 TIA博途软件使用指南》， 作者崔坚。更多更详细的内容请您参考《SIMATIC S7- 1500 与 TIA博途软件使用指南》一书。

数字量模块

3.4.3 数字量输入模块

  S7-1500 PLC/ET200 MP的数字量输入模块型号以“SM 521”开头，“5”表示为S7-1500系列，“2”表示为数字量，“1”表示为输入类型。35MM、25MM宽模块类型和技术参数分别参考表3- 5、表3- 6。

  注意：

  命名方式便于记忆，只适合S7-1500/ET 200MP子系列

3.4.4数字量输出模块

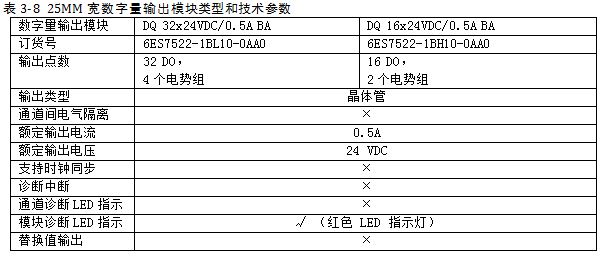

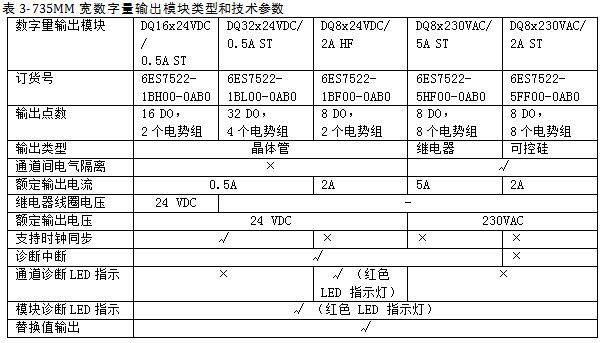

  S7-1500 PLC/ET200 MP的数字量输出模块型号以“SM522”开头，“5”表示为S7-1500系列，第一个“2”表示为数字量，第二个“2”表示为输出类型。35MM、25MM宽模块类型和技术参数分别参考表3- 7、表3- 8。

  注意：

  命名方式便于记忆，只适合S7-1500/ET200MP子系列

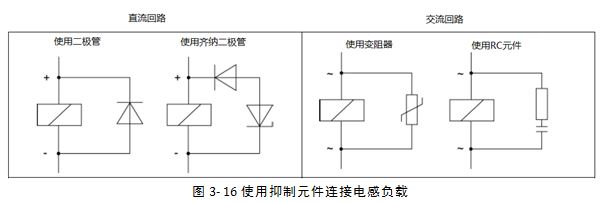

  正常情况下，由SIMATIC控制的电感线圈，例如接触器线圈或继电器线圈无需接线到外部抑制元件。所需的抑制元件已经集成到模块中，但是如果控制电路带有其它断开元件，例如，用于“紧急关闭”的继电器触点，则模块的集成抑制元件将不再有效。简单地说就是控制的感性负载没有被输出直接断开，而由其他设备断开，这时模块可能还在输出。断开感性负载释放的高电压将对整个电路上的元件产生冲击， 在这种情况下，电感线圈必须接线到抑制元件。例如，在直流回路使用续流二极管，在交流回路使用可变电阻或RC元件作为抑制元件，如图3- 16所示。

3.4.5数字量输入/输出模块

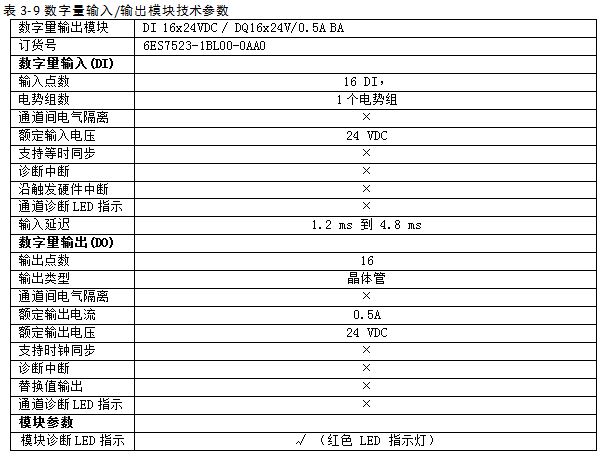

  S7-1500 PLC/ET200 MP的数字量输入/输出模块型号以“SM523”开头，“5”表示为S7-1500系列，“2”表示为数字量，“3”表示为数字量输入/输出类型，目前只有一种25MM宽模块，技术参数参考表3- 9。

  注意：

  命名方式便于记忆，只适合S7-1500/ET 200MP子系列
