回复：电机停止的时候热继电器跳闸

老兵veteran

帖子

9989
精华

505
被关注

573

论坛等级：至圣

注册时间：2004-03-11

钻石如何晋级?

发布于 2016-04-02 21:52:32

63楼

展开查看

以下是引用yming在2016-04-02 16:06:09的发言 >61楼：

大功率的可能用互感器吧。西门子几十千瓦以下的都是直接测量。其元件就是个金属片，直接串联在回路中。

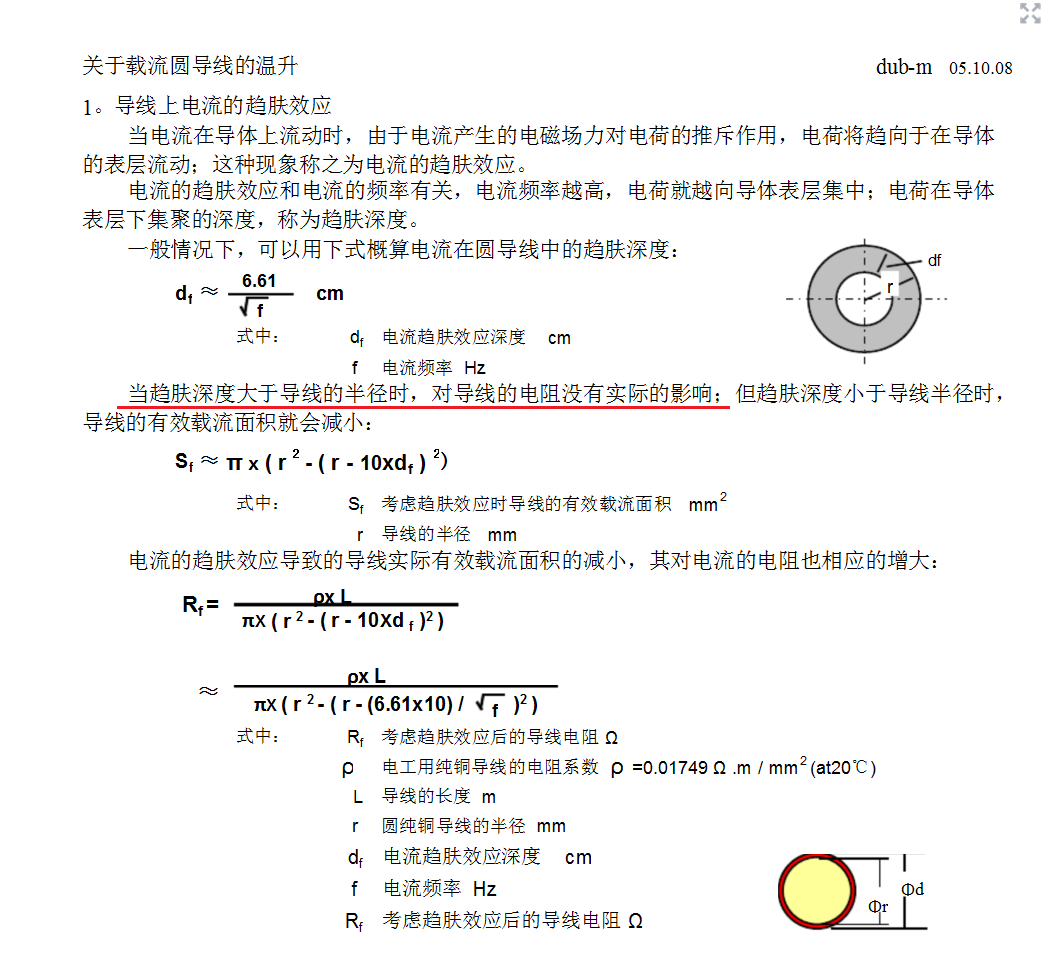

关于趋肤效应，我查了一下百度。其中计算方法如下：

按这么算，要是50Hz能影响导电界面，独股铜线（圆铜棒）直径要接近2厘米。

另外，如果电机中使用的漆包线0.75截面，直径1mm。那么半径为0.05cm。

可以算出影响的边界频率为17.47kHz。所以完全可以不考虑它的影响。

对么？

以下是引用lxm650在2016-04-02 12:03:10的发言 >54楼：1、分滤波和没滤波的...

引用54楼详细内容：

1、分滤波和没滤波的，但都是经过了互感器的。 6SE70明确说了是基波有效值，S120的没明确说，但我认为更接近于基波有效值。

2、趋肤效应的作用还是比较大的，我这里没有具体数据。如果你注意看高压输电线都采用每相导线用2-4根截面较小的导线组成，其中一个考虑就是减小趋肤效应，50Hz尚且有此考虑，何况几千Hz的影响。

这个计算没有任何问题。

但是这个17KHz的频率并不代表就是变频器的调制解调频率，因为调制解调频率并不是谐波的最高频率。

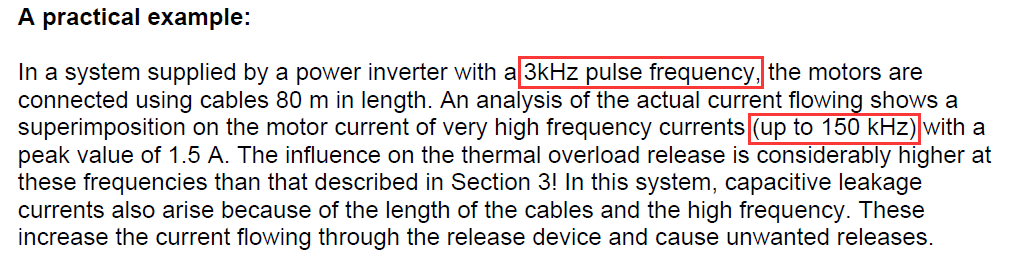

在我48楼给出的那个官方链接中，有两个小文档，第二个文档switching_devices_in_environment_of_frequency_converters

的第二页有一个例子，如下图所示：

这个例子说在调制解调频率为3KHz时，可以解析出150KHz的高频电流，且电流峰值达到1.5A(很遗憾，没说基波电流是多大）

天生不宜做胜利者，自来没有胜利的欲望，只是不甘失败，十分十分不甘心失败。木心
