transline 2000工件预选

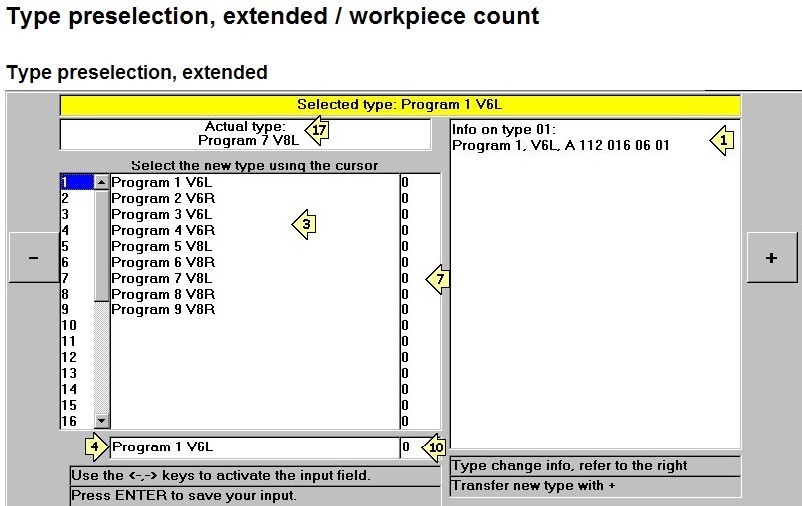

如图1所示，当选择一个工件类型的时候，只要按下了右边的+号，那么相应的工件类型的顺序号就写入了DB59.DBW54，也就是在S_H2这个里面，但这个DBW54的顺序是颠倒的，也就是在组成一个字的时候，是DBB54是在高位，而DBB55是在地位。而我们去看S_H2中的内容会发现，DBB54是低位的，DBB55是高位。这里容易搞混，可能是由于BDC码的缘故么？（暂时没搞清楚）

所以如果这里选择是第一个工件的话，那么DBB54中是1，但组成DBW54的时候，这个时候他的16进制值是0100，相当于10进制的256，因此在程序中如果做比较判断的话，第一个工件选择应该是DBW54和256比较，依此类推，2和512，3和768，4和1024，5和1280，6和1536，7和1792，8和2048。

这个S_H2我们看到这里的类型是写，也就谁说他是通过transline 2000这个软件写入到DB59。DBW54中去的，当我们按右侧那个加号的时候，这个工件类型的顺序数就自动写到DBW54中去了，而且同时在画面最上面黄色的条带处会显示处你所选择的工件名称。这个名称也只是这个时候能够显示出来，而当你切换到其他界面后，在回到这个工件选择界面，这个黄色条带上并没有工件类型了。也就是说他只是在选择的那个时间有效，而当你一切换画面，他就无效了。这个现象也可以理解后面所说的现象：这个S_H2虽然说是transline 2000这个软件写入到PLC的DB59.DBW54中的，但这个DBW54我们也可以在PLC中去写入他，但是在黄色的条带上不会显示什么。比如现在选择了1号工件，黄色条带上显示了1号工件的名称，而在PLC中我们去修改DBW54到2号工件，这时，尽管修改了工件号，但是黄色条带上不会改变到2号工件的名称，他依然是1号工件的名称。也就是说这个修改和显示是不成对应关系的。如果我们切换了画面，而回到这个工件选择画面的时候，在黄色条带上是没有什么名称的，这个时候我们去修改DBW54，他也同样不会显示什么，只有当你在屏幕上去用+号选择的时候，他才会显示名称。

在图1中的17号位置装载带那里，是实际我们通过PLC去选择的工件类型，这个相当于去读取DBB1002（L_H2）的数值，也就是工件数。DBB1002中的数值是多少，这里就会相应的显示那个数值所对应的工件名称。这里和上面的黄色装载带可以是不同的，他不会随着画面的切换而消失。而且由于这个是PLC给到这个DBB1002中的，所以他和上面说的DBW54中的数值是可以不同的。也就是通过PLC累确认是否选择上了工件的一个确认。如果确认了，那么就赋值一样和DBW54。如果没有确认，那么就和DBW54中不一样。

DBB1004（L_H3）这个和DBB1002是一样的道理，只不过这个DBB1004是在工件计数那个画面中的当前工件类型显示。

而在S_H6中，他也是写的类型，这个写是指trfansline 2000向DB59中写入。但这里同样可以在PLC中去写入（是说DBW2922---DBW2984工件类型代码），就相当于transline 2000去读，这个工件类型代码就是图1中的7号位置，这个位置的数值可以在屏幕上却写入，也可以在PLC中去写入，是双向的。任何一方的改变，在另一方马上就会显示出来。比如我在工件类型1的位置，定义他是工件代码10，这个时候如果在屏幕上输入10的话，那么在DBW2922中马上会显示A（16进制），如果我们改变这个DBW2922到6，那么在屏幕上工件1的相应位置7那里也会马上变化成6。

而S_H6后面的dbx2986.0开始，是颜色的选择，这个是PLC写入到DB中的，如果相应位为1的话，那么在相应的工件类型就会显示位蓝色。也就是图1中数字3号区域。位于位之间不互相排斥，不唯一，也就是说如果你吧1到6号工件对应的颜色位都置1的话，那么1到6的名称那里就都是蓝色。

试验于意大利磨床线B1机床。2009-6-25
