发布于 2016-07-23 14:25:15
12楼

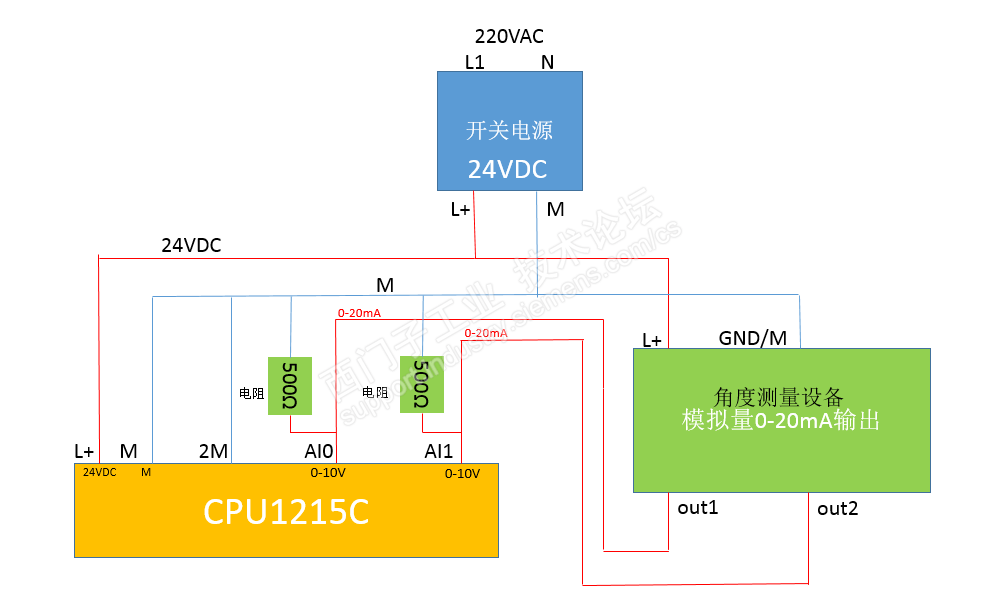

原理图是对的。但是:
我是将电阻直接做在PLC-AI接口处。(双绞线,焊好电阻;热缩管封上。)如果中间有接线(柜)端子,也是同样;不要将电阻做在端子处。
如果有,也可用PN网线(2X双绞线)直接去传感器(电源+信号,根据安装情况)。
电阻我是用490欧。AI端口的数值做个校正FC功能块。(信号给出20mA,校正信号的100%)
AI的M和PLC的电源M连接(DC/DC/DC)。
总之,各走各的。要点是:一条电缆的去回电流和=零。
不好意思!我的理解能力一般!所以还是想再请教一下!!
原理图是对的。但是:
我是将电阻直接做在PLC-AI接口处。//能不能大概发一个图看看?(双绞线,焊好电阻;热缩管封上。)如果中间有接线(柜)端子,也是同样;不要将电阻做在端子处。//也就是说把电阻的一端引脚直接接入到M端,另外一端引脚采用双绞线连接,然后这个双绞线其中一条与PLC-AI连接另外一条与模拟量的反馈信号(0-20mA)连接,是这样理解吗?
如果有,也可用PN网线(2X双绞线)直接去传感器(电源+信号,根据安装情况)。
电阻我是用490欧。AI端口的数值做个校正FC功能块。(信号给出20mA,校正信号的100%)
//490欧的目的是什么?是考虑到导线的自身阻抗问题吗?
AI的M和PLC的电源M连接(DC/DC/DC)。//这个理解
总之,各走各的。要点是:一条电缆的去回电流和=零//这句话能不能再详细一些?
