基本指令---移位和循环移位指令

6.2.10移位和循环移位指令

        LAD移位指令可以将输入参数IN中的内容向左或向右逐位移动；循环指令可以将输入参数IN中的全部内容循环地逐位左移或右移，空出的位用输入IN移出位的信号状态填充。STL移位指令将累加器1的低字或全部内容向左或向右逐位移动；循环指令将累加器1的全部内容循环地逐位左移或右移，空出的位用累加器1移出位的信号状态填充。 LAD指令可以对8、16、32以及64位的字或整数进行操作，而STL指令只能对16和32位的字或整数进行操作。移位和循环指令参考表6- 11。

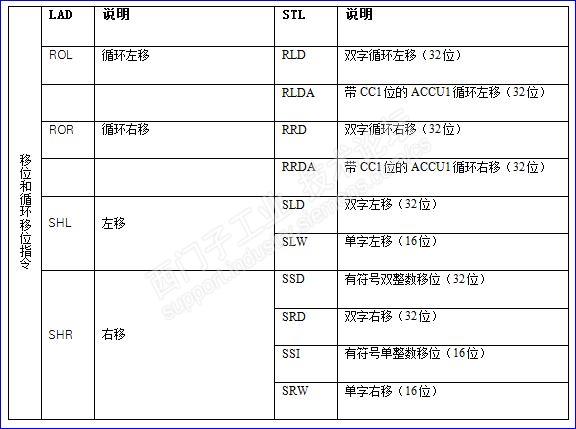

表6- 11 S7-1500 移位和循环移位指令

        字移位指令移位的范围为0～15，双字移位指令移位的范围为0～31，长字移位指令移位的范围为0～63。对于字、双字和长字移位指令，移出的位信号丢失，移空的位使用0补足。例如将一个字左移6位，移位前后位排列次序如图6- 9所示。

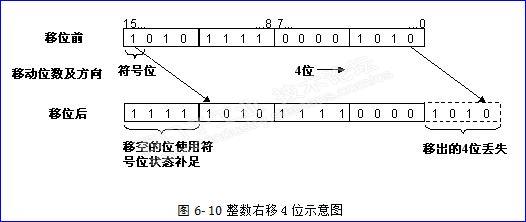

        带有符号位的整数移位范围为0～15；双整数移位范围为0～31；长整数移位指令移位的范围为0～63。移位方向只能向右移，移出的位信号丢失，移空的位使用符号位补足。如整数为负值，符号位为1；整数为正值，符号位为0。例如将一个整数右移4位，移位前后位排列次序如图6- 10所示。

        使用STL编程时要注意固定的格式，例如一个字左移5位的程序：

                    L 5                   //移动的位数。

                    L %MW120      //移位的变量。

                    SLW

                    T %MW122     //移位结果。

        执行移位指令时，将累加器2中的值作为移动的位数，对累加器1中的值进行移位操作。
