发布于 2016-08-15 10:56:30
3楼
真真的菜鸟，，看得懂电路应该就明白了
万分感激！！这个图令我明白了少，但仍有几处不理解的地方，望指教。

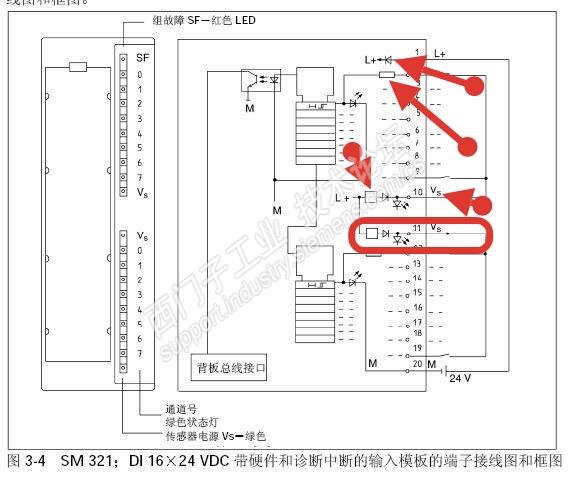

如下图，从上至下：
1、这个二极管的作用是什么？难道是怕24V电源接反了？
2、电阻的作用应该是限流？难道不会对正常的信号电流造成干扰吗？
3、这个方块代表的是什么东西呢？作用是什么？
4、Vs又是什么意思？
5、这方框内的线路的作用是什么？
