四位BCD数码管扫描输出问题

580

8

2016-09-06 16:30:42

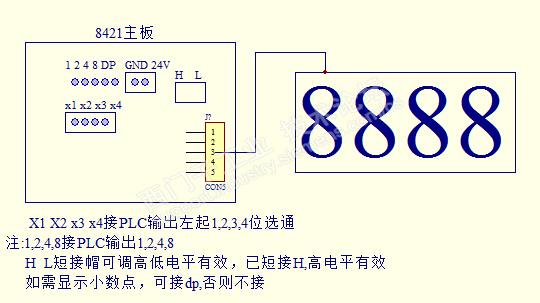

有一个小项目想利用一块信号为BCD码的LED屏显示温度，但是该LED屏的输入只有一路8421输入口，另加四路锁存信号来更新每个数字的显示，于是做了一个动态扫描显示0-9999的数字递增来做试验，但是数字全是乱跳的，请各位师傅指导下思路。

注：接通=1，断开=0

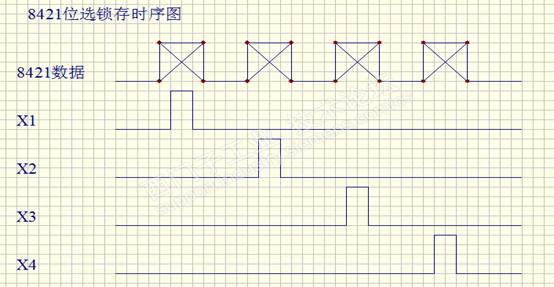

如4位数码管显示1234：

第一位显示1：8421口放置0001，第一位位选置1，然后第一位位选置0

第二位显示2：8421口放置0010，第二位位选置1，然后第二位位选置0

第三位显示3：8421口放置0011，第三位位选置1，然后第三位位选置0

第四位显示4：8421口放置0100，第四位位选置1，然后第四位位选置0

另可接dp,在任意位显示小数点
