如何建立WinCC与PLC的通信连接

一、WINCC使用普通网卡通过TCP/IP连接S7-300\400PLC

    前提条件:通过以太网实现PLC系统与WINCC6.0通讯的前提条件是PLC系统配备以太网模或者使用带有PN接口的PLC，以太网模块列表如下表所示：


      注：只有支持ISO通讯协议的模块才支持（Industrial Ethernet工业以太网）通讯，具体情况可察看STEP7中的模块信息。本文档下列步骤应用CPU 315-2PN/DP型号的PLC，使用普通以太网卡连接。
      组态过程
      1．STEP7硬件组态

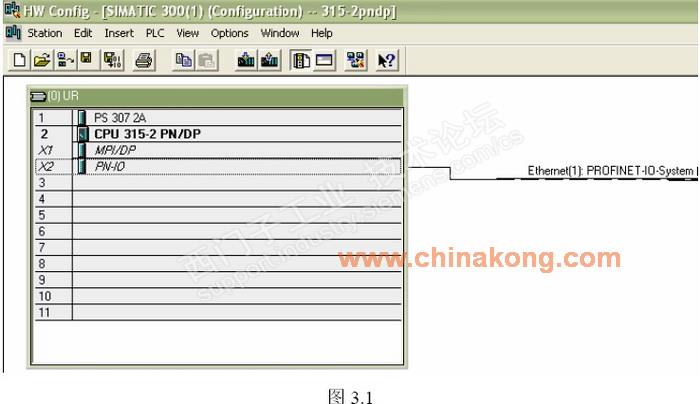

      使用STEP7编程软件对PLC系统进行软件组态，在Hardware界面内插入实际的PLC硬件，如下图3.1所示：

      在PN-IO槽双击弹出PN-IO属性对话框，如图3.2所示：

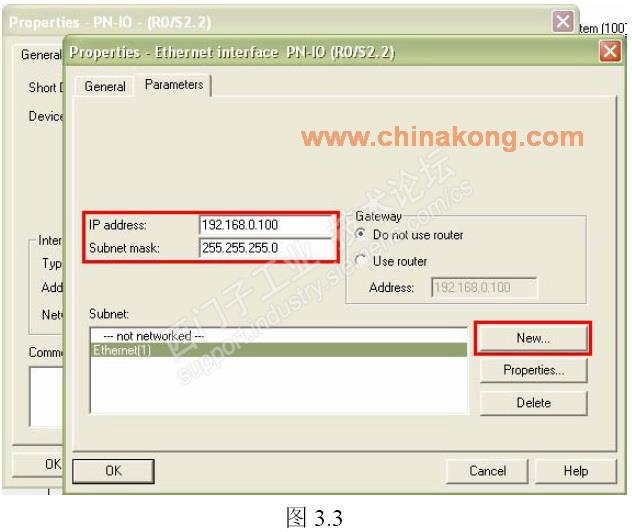

      点击图3.2属性对话框，弹出网络参数设置对话框，如图3.3所示：


      点击New按钮，新建一个工业以太网络，输入该PN模块的IP address(IP地址)和Subnet   mask(子网掩码)，在简单使用的情况下，不启用网关。

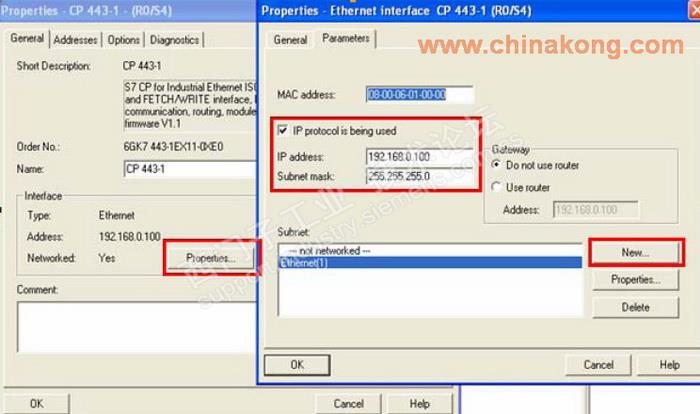

      当您使用的是CPU+以太网模块通讯时，双击以太网模块，会自动弹出以太网模块的属性信息，设置以太网通讯模块的IP地址和子网掩码。方法与PN-IO的属性设置相同，如下图所示：注意如果要使用TCPIP通讯方式，必须启动IP Protocol being used，设置IP地址与子网掩码，如图3.4所示：


      图3.4
      将组态下载到CPU，则PLC方面设置完成。对于第一次使用以太网通讯，必须保证首先使用MPI或者PROFIBUS的通讯方式，将设置好参数的组态下载到目标PLC，此后即可通过以太网的方式进行程序监控和项目下载。

      2．设置IP地址与通讯检测

      设置安装有WINCC计算机的windows操作系统的TCP/IP参数，将WINCC组态计算机的IP地址设置成为和PLC以太网通讯模块或者PN-IO的IP地址保证是一个网段，注意子网掩码的设置，如图3.5所示：


      通过在程序à运行中键入CMD进入DOS界面，使用网络命令PING测试以太网通讯是否建立，PING的命令如下：ping 目标IP地址 –参数

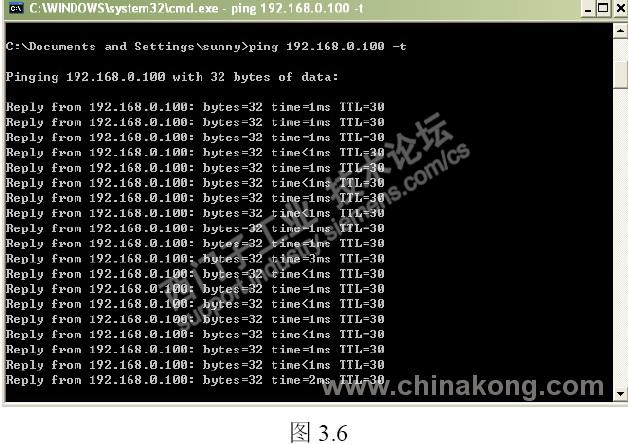

      如下图3.6所示：


      此例中，PN-IO的IP地址为192.168.0.100   子网掩码：255.255.255.0；组态计算机的IP地址为192.168.0.244 子网掩码：255.255.255.0，此处显示表示以太网通讯已经建立，并且状态良好。

      注意：如果此处不能Ping通PLC的PN端口或者以太网模块，则通讯不可能建立，后面的步骤就不用进行了，若要通讯成功，必须保证实际的物理以太网通讯保持正常。

      3．添加驱动程序和设置系统参数

      打开WINCC工程在Tag   Management-->SIMATIC S7 PROTOCOL SUITE->TCPIP

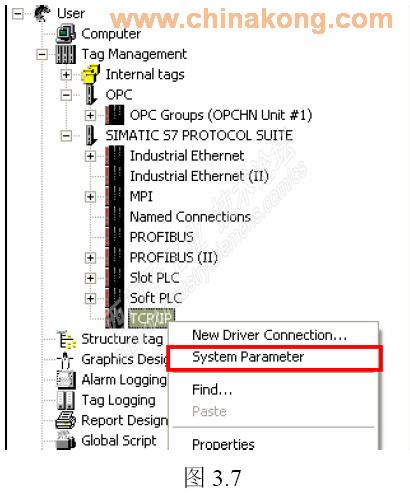

      右键单击TCPIP，在弹出菜单中点击System Parameter，，如图3.7所示，

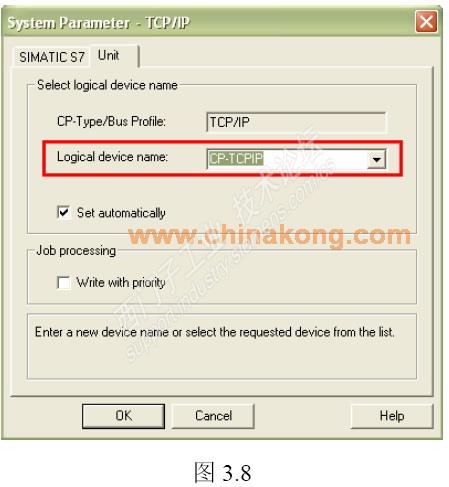

弹出System Parameter- TCPIP对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。默认安装后，逻辑设备名为CP-TCPIP，如图3.8所示：



      4．设置Set PG/PC Interface

      通讯接口设置，进入操作系统控制面板，双击Set PG/PC   Interface，在默认安装后，在应用程序访问点是没有CP-TCPIP的，所以需要手动添加这个应用程序访问点，如下图3.9所示：

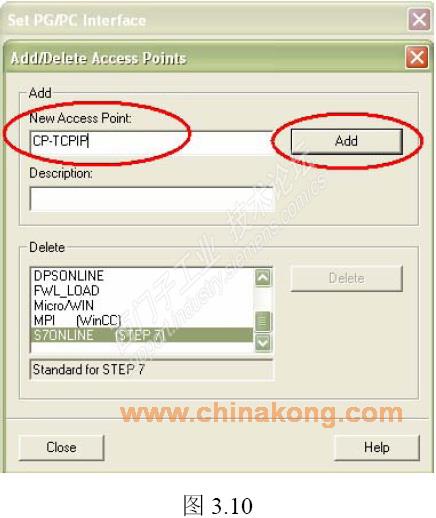

      当选中<Add/Delete>后，会弹出一个对话框，如下图3.10所示：

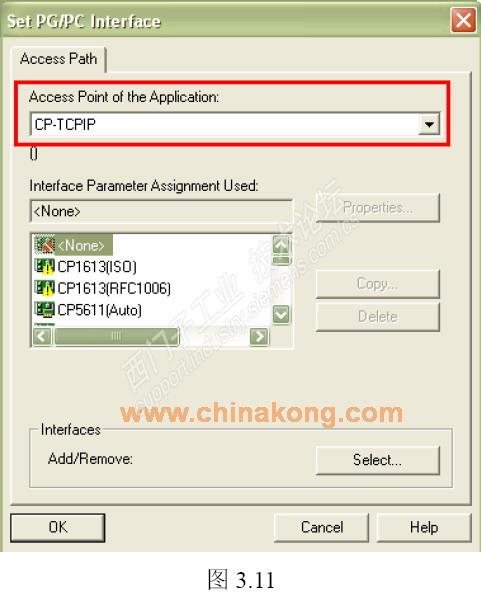

      点击Add按钮，应用程序访问点将被添加到访问点列表中，如下图3.11所示

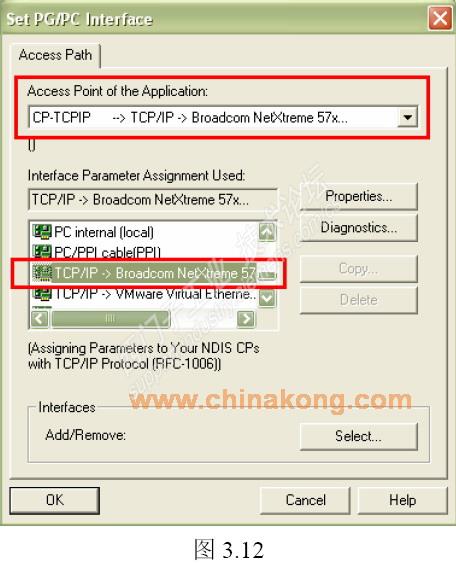

      在如图3.11的情况下，在Interface Parameter Assignment   Used：选择TCP/IP->实际网卡的名称，设置完成后如图3.12所示：

      注意：
      1.您的网卡不同，显示会有不同，请确保所选条目为您正在使用的普通以太网卡的名称。
      2.这里使用的应用程序访问名称为CP-TCPIP，因为在WINCC安装成功后，CP-TCPIP是TCPIP驱动程序下默认的名称，所以在Set PG/PC Interface下我们添加此名称的访问点，您同样可以使用其他名称，但必须保证，必须同时修改，并保持完全一致，这样通讯同样可以实现。


      您可以点击Diagnostics按钮后，您可以对该网卡进行诊断，确保其正常工作，如图3.13所示：



      5．添加通道与连接设置

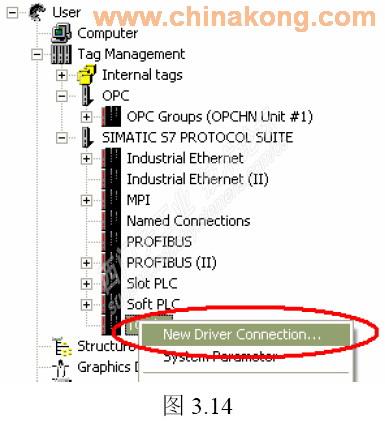

      添加驱动连接，设置参数。打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->TCPIP，右键单击TCPIP，在下拉菜单中，点击New Driver Connection，如图3.14所示，

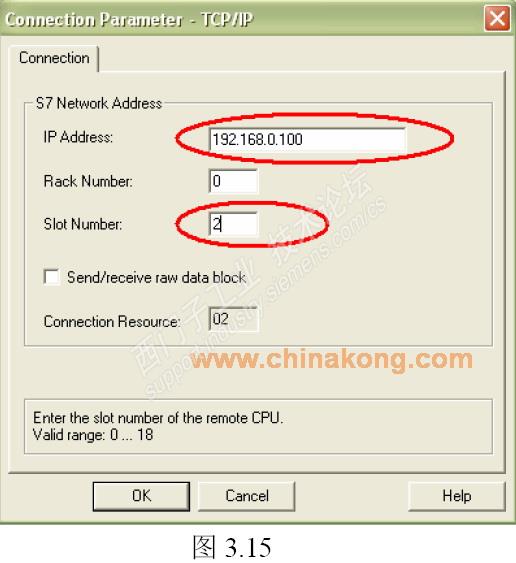

在弹出的Connection properties对话框中点击Properties按钮，弹出Connection parameters-   TCPIP属性对话框，填入参数，如图3.15所示：

      在弹出的对话框中输入STEP7中已经设置的PN-IO或者以太网模块的的IP地址和机架号和槽号。


      在弹出的Connection Properties中点击Properties按钮，在弹出的Connection parameter中输入参数：
      IP Address：（通讯模块的IP地址）
      Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0
      Slot Number：CPU所处的槽号

      注意：如果您是S7-300的PLC，那么Slot Number的参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

      6．连接测试与通讯诊断

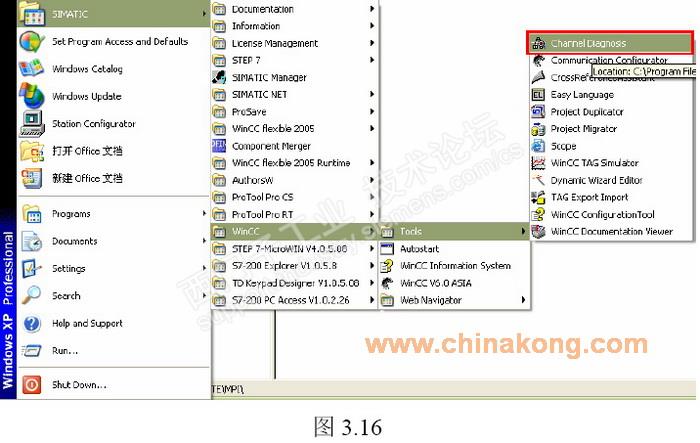

      通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据图3.16

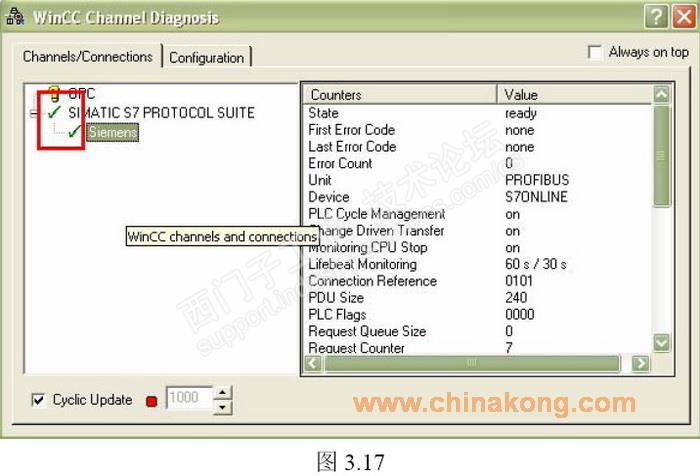

所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图3.17所示，绿色的“√”表示通讯已经成功建立。


      至此WINCC使用普通以太网卡通过TCPIP连接PLC的过程完毕

若此处通讯指示时断时连：则表示PLC与WINCC画面里的变量不一致，则不能正常通讯。
