有关对发送指令XMT的疑问

今天下午看到“找答案”里有一个网友提问，大致的问题是用“串口调试软件”检测发送指令XMT与串口调试软件连接后接收到字符数据的结果与发送的数据不符。

由于网友的程序是采用西门子200编写的，我这里因为没有实际的200 PLC测试，我用200samrt PLC替代，并用prot0口来验证。

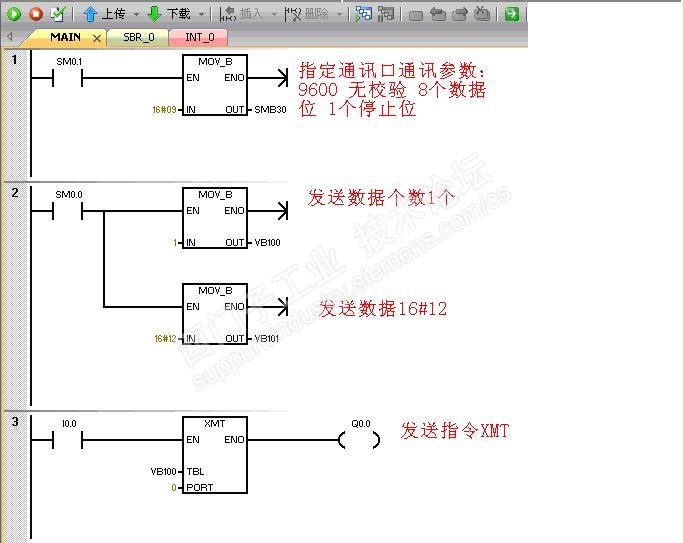

网友程序：

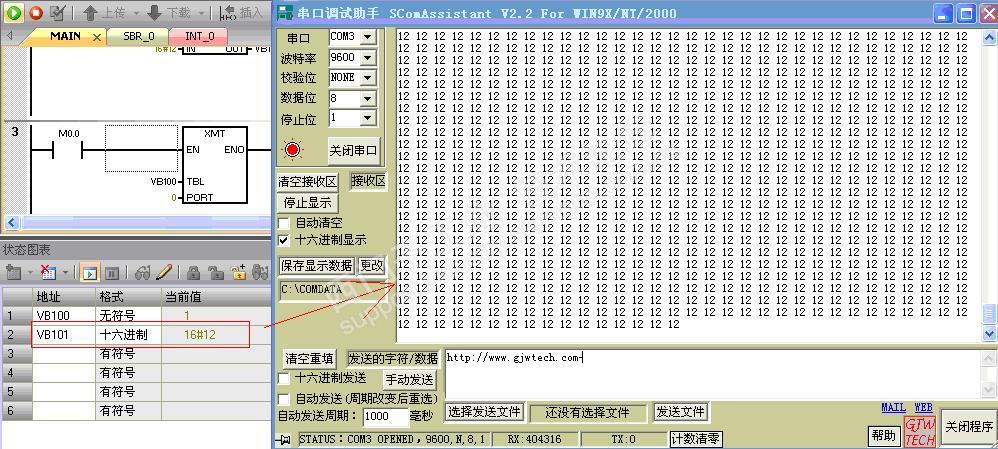

我当时回答是发送指令应该使用沿触发或者在中断子程序里调用，后来从他上传了图片就是我模拟了上面的程序（稍有修改通讯地址，网友是使用prot1口）。于是，打开电脑开始仿真网友的程序（因那个程序比较简单也就记住了），一试，程序执行是正常的，见图示：

   根据我自己仿真的效果，分析网友可能的原因：

1）  通讯连接“干扰”。但凡串口调试软件通讯电缆相对都比较短，这个“干扰”原因应该是连接错误引起，或者USB转换电缆与PPI电缆及PLC端口接触性不良造成。

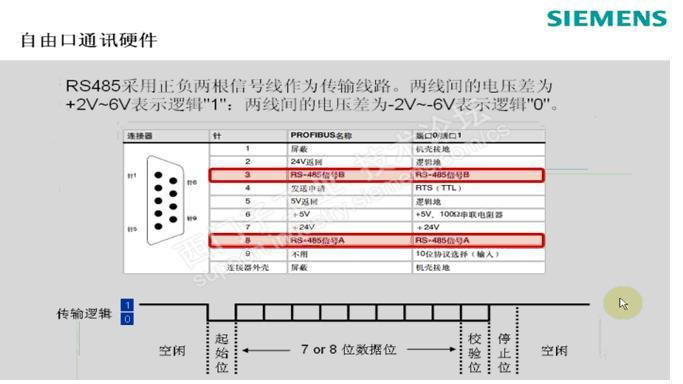

重新翻出串口通讯协议关于端口电平的定义，见图示：

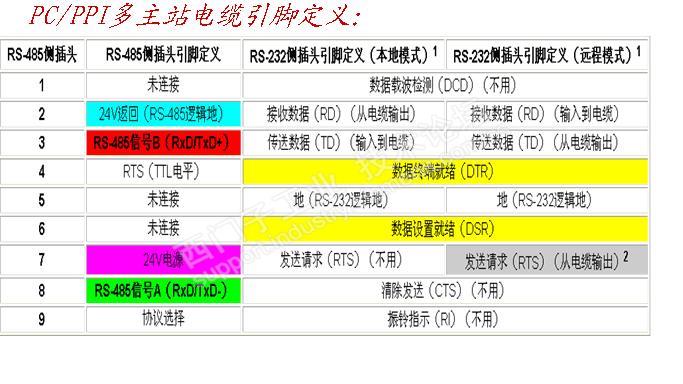

PPI多主站电缆连接端子定义应该是见图示：

再看3BF21电缆端口定义，见图示：

及200基于RS485通讯口管脚定义，见图示：

   那正确应该是3—3；8—8的连接，当然连接5是公共参考地没有问题，其它方式的连接均是错误的连接。由于可能是错误的连接，串口调试软件无法接收到真实的电平信号，故、接收端串口调试软件所接收的字符出现所谓的“乱码”也变的正常了。

2）没有定义SMB94数据总数值，虽然我在模拟网友的程序中也没有加入这个设置，结果仍然能够正常显示，但这个设置值是自由口通讯编写填写的内容。

3）其次，如果发送指令不采用沿触发，则每一个扫描周期均发送一次数据。另外，发送指令后面加一个线圈也不理解。这个线圈如果是继电器输出型PLC，也将无法正常动作，每个周期切换的速度对于继电器输出执行起来实在是太快了，这里的线圈没有实际意义。

   上述2）、3）点与数据出错没有直接的联系。

   串口通讯所谓的高电平是+2 ~ +6V，低电平是-2 ~ -6V范围，超出这些范围的电平，发送或者接收数据都将可能产生错误的数据。

4）数据出错可能的原因，网友设置的通讯参数SMB130与串口调试软件设置的通讯参数不一致。如停止位个数、错误的选择了校验方式、数据位个数等。

    上述仅仅是一种分析，所谓解铃还需系铃人，正确的答案还是需哪位网友自己来回答。
