回复：2线制仪表的电流测量

凌波微步

帖子

2715
精华

72
被关注

208

论坛等级：奇侠

注册时间：2003-06-11

普通如何晋级?

发布于 2017-02-03 11:14:09

8楼

展开查看

以下是引用宁超在2017-01-19 19:52:46的发言 >5楼：

来自同一个传感器，这都用了大半年了。
同一位置除此之外还有多个相似仪表，现在现场的显示值都能跟DCS对应。

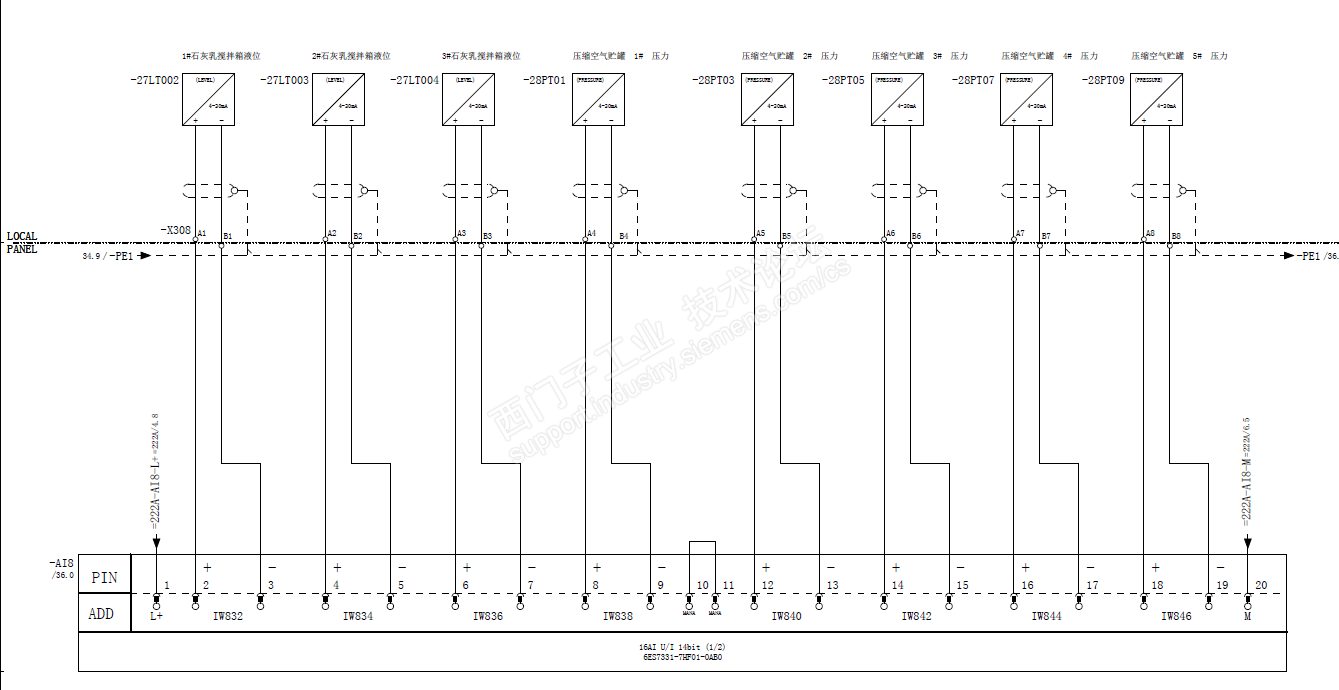

接线方式如下：28PT001就是故障通道
测量方式就是普通的万用表的mA挡，其它的仪表没有这个问题啊，也都是这么测量的。
这个仪表进过水 - -！不知道有没有这个影响。看着还能输出毫安信号就没更换。

以下是引用凌波微步在2017-01-19 16:51:16的发言 >4楼：1.现场仪表和送到P...

引用4楼详细内容：

1.现场仪表和送到PLC中的信号来源于同一传感器吗？

2.现场仪表与PLC模块的距离有多远？考虑线损

3.现场仪表与PLC系统的接地是否等电位？

4.PLC端2线制模块的通道接线是否标准？MANA与M是否短接？

5.万用表测量的方法是否正确？2线制测量需要使用有源方式。

1.普通的万用表与信号发生器是有区别的。

普通万用表一般测量电流都采用串接的方式，对于四线制是没有问题的，但对于两线制就有问题了。因为普通万用表是不带有供电功能的，因此虽然可以测量出电流，但这个值是不准确的。

2.仪表信号传输到DCS上与仪表的就地信号还是有区别的。这个依仪表本身的功能有关。一般来讲，接地是相关影响的。仪表地一般都是就近取零电位，而传输到DCS的信号使用的是DCS的系统地，这两个地如果不是同一个地，或者距离较远，信号衰减是有可能的。

3.DCS的IO模块的接线方式，尤其是AI卡件的接线方式会因两线制，四线制的不同而不同。在零电位相同的情况下，补偿端接不接影响不大，但如果存在零电位差异时，补偿端的接线就很重要了。

规范还是很重要的。

不以物喜，不以己悲；达则兼济天下，穷则独善其身。
