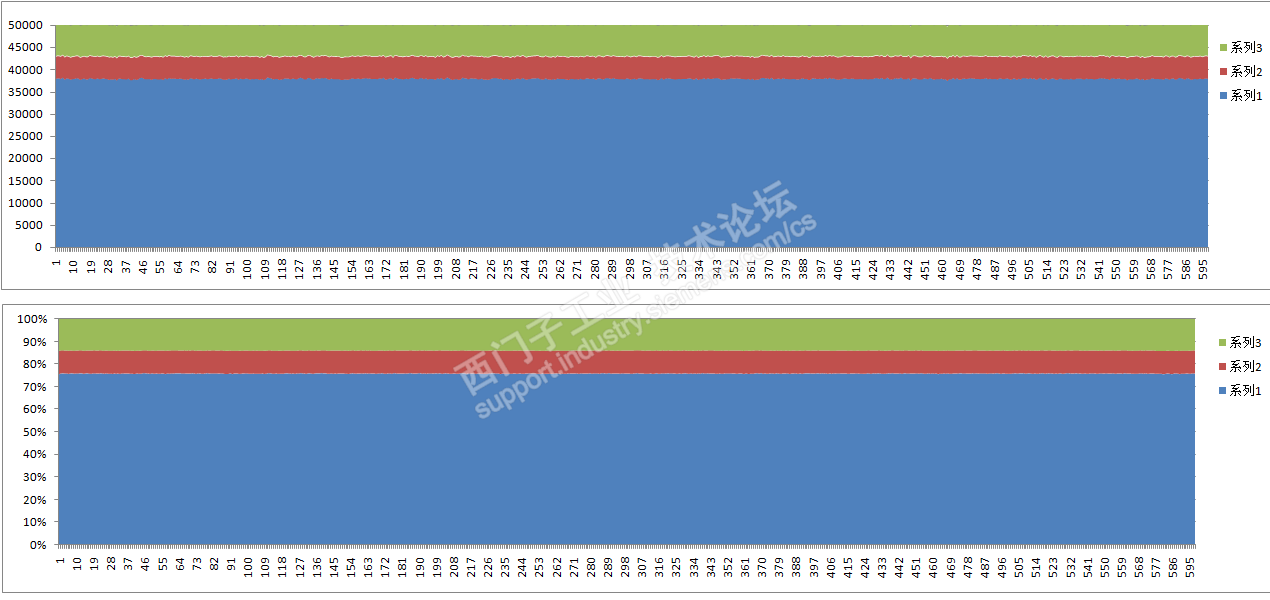

饼图可以直观表达配方中各组分所占的比例，而面积图就是饼图的动态化，在一些特定场合，面积图比折线图表达更为直观，界面更显得友好。

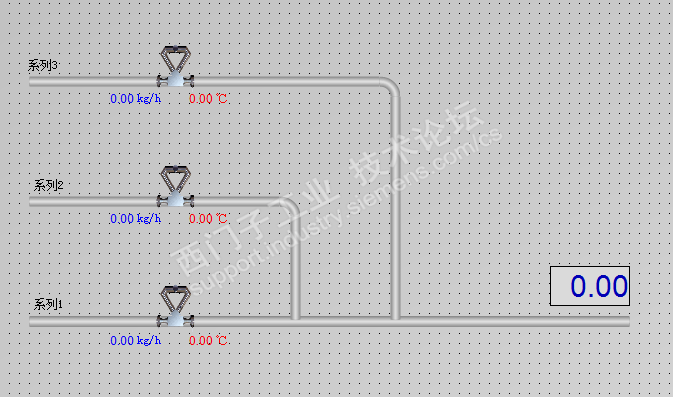

比如一个液体混合的工艺流程：

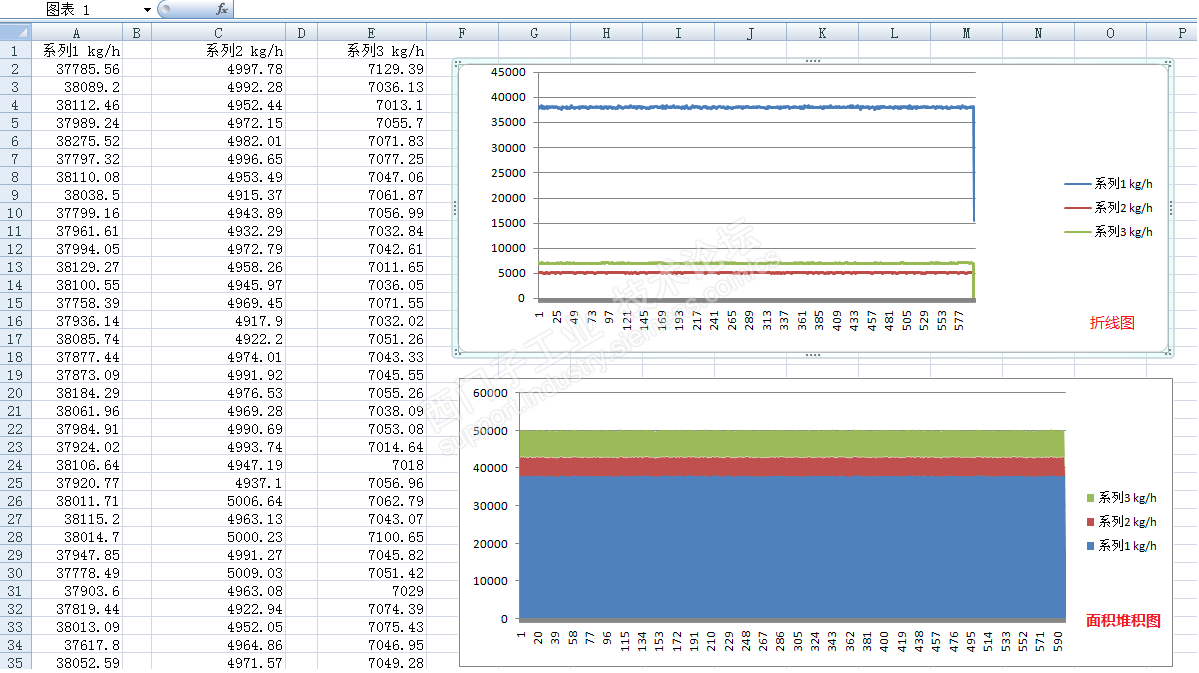

三个管路连续地按照一定比例进行混合，在任意时刻要求比例恒定，这个场合中，三个管路的流量数据分别用折线图和面积图来表达是这样的

显然，面积图直观友好的多了！

然而，WinCC的趋势图不能够直接作面积图，我的方法是通过全局脚本间接实现这个目的的。

面积堆积图重点在“堆积”，可以理解成“累加”，三路管道各自的流量是x、y、z，那么面积堆积图中，三个变量就是x、x+y、x+y+z，思路就是这样子了；

首先在计算机属性中，打开启动标签，勾选全局脚本运行系统，新建C编辑器全局动作：

float x,y,z,Sigma1,Sigma2;
x=GetTagFloat("FT155");  //读取管路1的流量
y=GetTagFloat("FT255");   //读取管路2的流量
z=GetTagFloat("FT355");   //读取管路3的流量
Sigma1=x+y;
Sigma2=x+y+z;
SetTagFloat("sigma1", Sigma1);  //sigma1为内部变量
SetTagFloat("sigma2", Sigma2);   //sigma2为内部变量

根据外部变量的采集周期，设定定时器循环时间，循环触发C动作；
然后按照普通趋势图一样添加累加变量到趋势图中，勾选趋势填充颜色，就是想要的面积图了。
