RS触发器解析

RS我们首先要知道什么是R什么是S 在西门子的编程环境里，R是复位;;;;;S是置位，这个理解了以后就要从我们的CPU的工作原理上说明了，我们都知道PLC的扫描是从上到下从左到右扫描的，这里大家发现什么没有？

那就是RS是置位优先触发器，为什么呢？那与CPU的扫描顺序有关系了，同一个信号，肯定是最后扫描的那个信号有效。RS触发器，R在前面扫描复位了，S在后面，扫描又置位，也就意味着两个信号同时动作，因为扫描顺序的原因，这个触发器是置1位为1的！所以叫置位优先触发器！

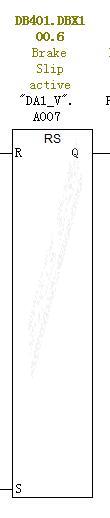

备注：从下面的RS触发器的LAD框框可以看出来R在上面S在下面！

SR触发器解析

SR我们首先要知道什么是S什么是R在西门子的编程环境里，R是复位;;;;;S是置位，这个理解了以后就要从我们的CPU的工作原理上说明了，我们都知道PLC的扫描是从上到下从左到右扫描的，这里大家发现什么没有？

那就是SR是复位优先触发器，为什么呢？那与CPU的扫描顺序有关系了，同一个信号，肯定是最后扫描的那个信号有效。SR触发器，S在前面扫描置位了，R在后面，扫描又进行了复位，也就意味着两个信号同时动作，因为扫描顺序的原因，这个触发器是复位为0的！所以叫复位优先触发器！

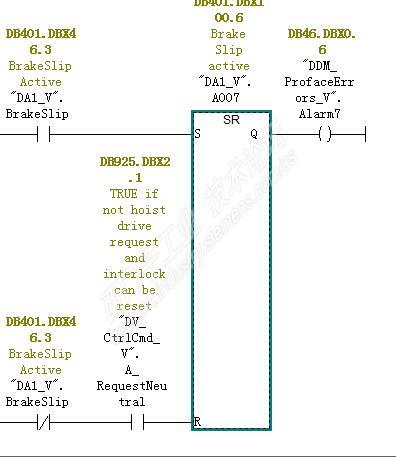

备注：从下面的SR触发器的LAD框框可以看出来S在上面R在下面！
