第十四章 程序调试

• 程序信息

• 14.1 程序信息

程序信息用于显示用户程序中已经使用地址区的分配列表、程序块的调用关系、从属结构以及CPU资源等信息。在项目树中双击“程序信息”标签即可进入程序信息视窗，如图14- 1所示。

图14- 1程序信息

• 14.1.1调用结构

点击“调用结构”标签可以查看到用户程序中使用的程序块列表和调用的层级关系，如图14- 2所示，组织块以及未被调用的函数、函数块和数据块显示在调用结构的第一级。通过点击程序块前部的三角箭头可以逐级显示其调用块的结构。鼠标点击某个程序块，通过右键可以直接打开、编译和下载这个程序块。

在“调用次数”栏可以显示该程序块被调用的次数。在“详细信息”栏中显示该程序块在调用块中的位置，经鼠标点击可以直接进入相关的位置。如果某个块在调用块中被多次调用，那么点击“详细信息”栏后出现下拉列表，可以选择这个块在调用块中不同的调用位置。

图14- 2程序调用结构

在图14- 2中，点击工具栏中的“一致性检查”按钮，可以显示有冲突的程序块，这些程序块带有不同的标记，当鼠标指向这些标记时将提示相关的信息或者需要执行的操作。

• 14.1.2从属性结构

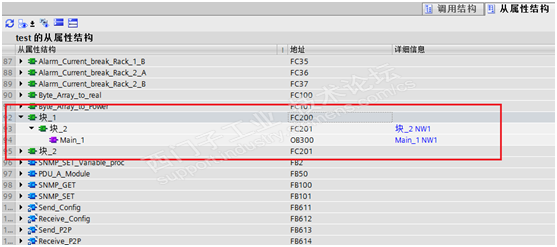

从属性结构显示程序中每个块与其它块的从属关系，与调用结构正好相反，例如一个函数FC200，在从属性结构中可以看到被FC201调用，而FC201又被OB300调用，如图14- 3所示。

图14- 3从属性结构

从属性结构第一级可以显示函数、函数块、数据块和PLC数据类型。

• 14.1.3分配列表

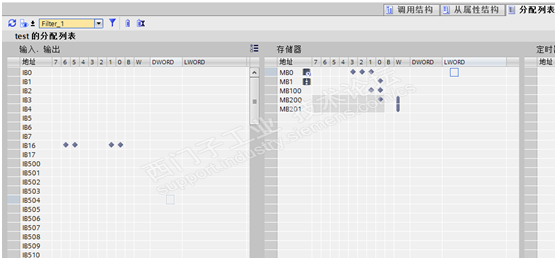

分配列表用于显示用户程序对定时器、计数器（T和C）以及I、Q、M存储区的占用概况。显示的被占用地址区长度可以是位、字节、字、双字以及长字。没有被占用的地址区域可以被分配使用，这样就避免了地址冲突。如图14- 4所示。

 图14- 4分配列表

• 14.1.4程序资源

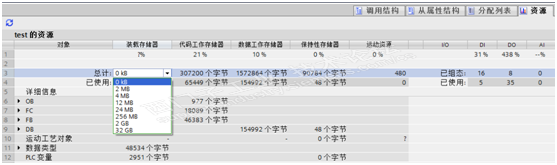

在“资源”标签中显示硬件资源的使用信息,如图14- 5所示。这些信息包括：

• CPU中所用的编程对象（如OB、FC、FB、DB、数据类型和 PLC 变量）

• CPU 中可用的存储器（装载存储器、工作存储器 - 根据所使用的 CPU 分为代码工作存储器和数据工作存储器、保持性存储器）、存储器的最大存储空间和以及上述编程对象的应用情况

• CPU 组态的模块通道数和在程序中使用的模块通道数（数字输入模块、数字输出模块、模拟输入模块和模拟输出模块）。

 图14- 5程序资源

注意：

• 标签中的显示信息取决于所使用的 CPU。

• 装载存储器的占用情况需要选择所使用的SMC的容量大小才能显示。由于这里仅统计S7-1500 CPU的用户程序所占用的装载存储器空间，对于硬件组态等占用空间情况并没有统计，而且由于S7-1500采用的是一致性下载方式而需要更大的存储卡，所以不能仅凭图14- 5中的装载存储器信息来选择SMC卡！

• PROFINET IO智能设备使用I、Q区进行通信，也会统计到DI/DO使用的数量

• 上，这时使用和组态的比例可能会超过100%。
