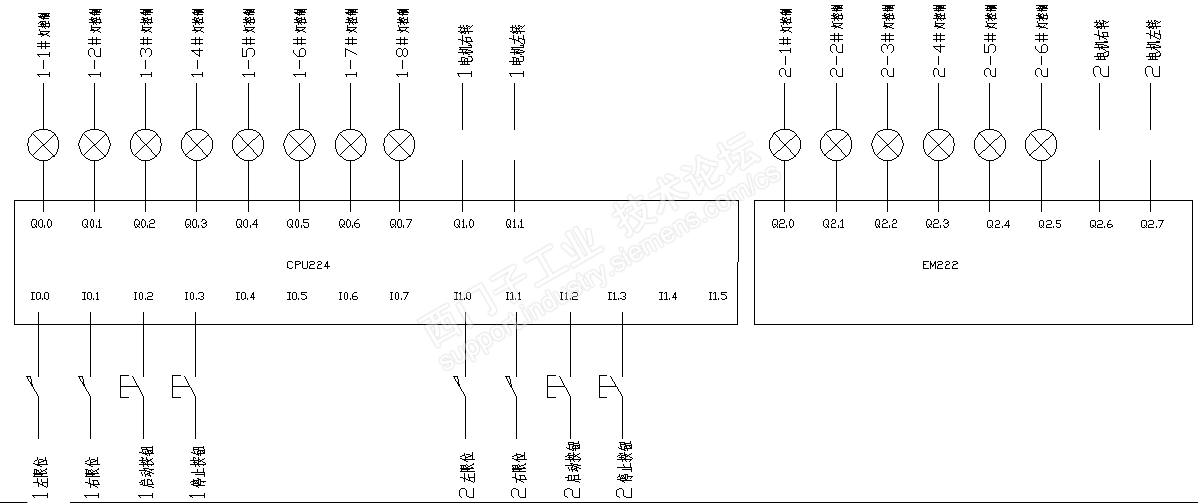

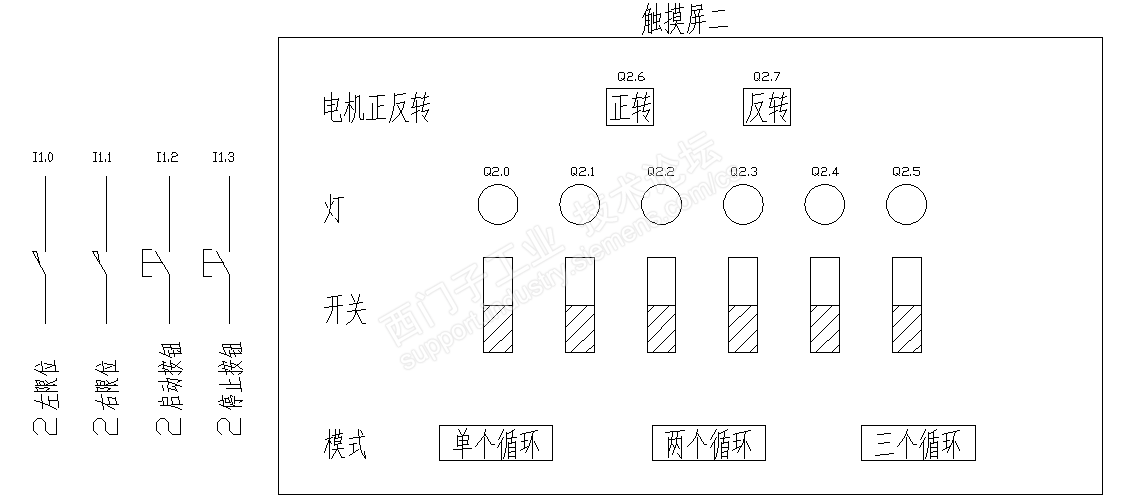

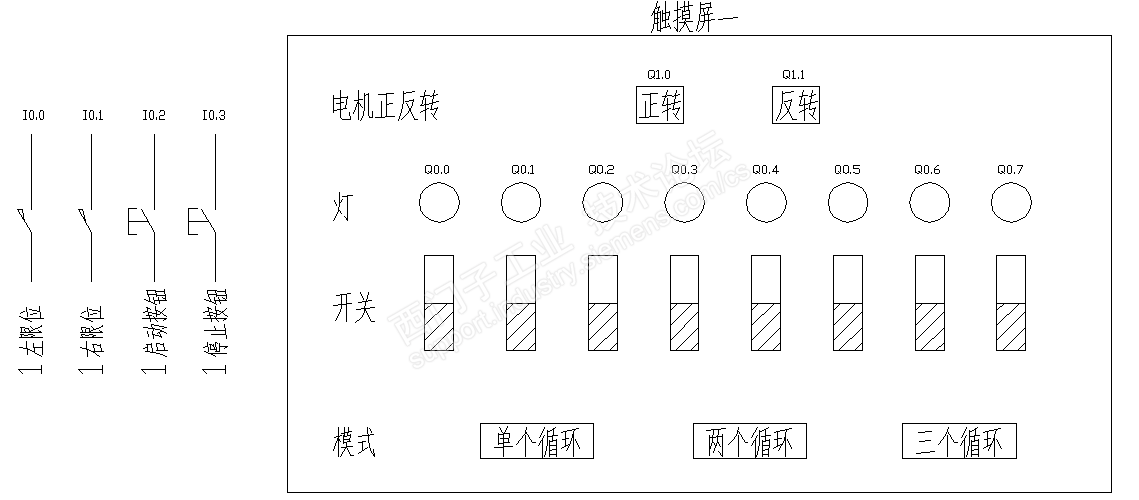

PLC接线示意图

一、控制要求：

1、按下启动按钮，小车启动运行(1、若小车停在左限位，则启动后向右运动；2、若小车停在右限位，则启动后向左运动；3、若小车停在左限位和右限位之间，则启动后向右运动；)。

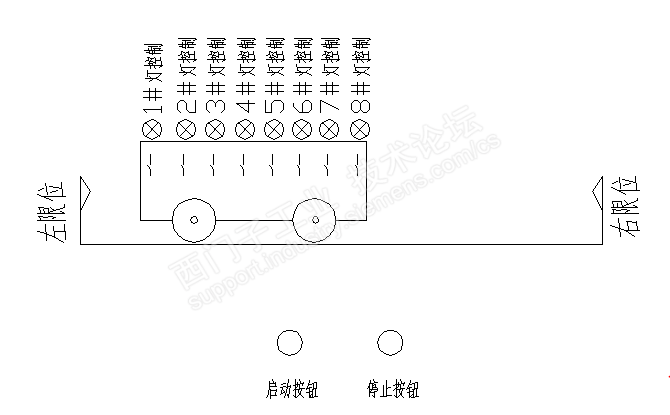

2、现场有8个小灯，安装在一小车上，小车在水平台上来回运动。安装有左，右限位。

3、编号1#灯，2#灯，3#灯，4#灯，5#灯，6#灯，7#灯，8#灯。

4、与8个小灯对应的手动开关有8个，分别为编号1#手动开关，2#手动开关，3#手动开关，4#手动开关，5#手动开关，6#手动开关，7#手动开关，8#手动开关，手动开关合上是使对应灯亮的必要条件，

5、可以选择任意闭合2个或以上手动开关数量（接通），使这些灯在系统运行过程中：单个循环点亮或2个一组循环点亮，或3个一组循环点亮。

6、当选择好任意闭合的开关后，按下启动按钮，系统启动。按下停止按钮，系统停止。

7、亮灯都是编号从小到大

二、举例1：单个循环点亮

假如：选择2#,3#,7#,8#

则系统启动后，2#灯亮，小车向右运转，当碰到右限位，2#灯灭，3#灯亮；

小车改变运行方向，向左运行，当碰到左限位，3#灯灭，7#灯亮；

小车改变运行方向，向右运行，当碰到右限位，7#灯灭，8#灯亮；

小车改变运行方向，向左运行，当碰到左限位，8#灯灭，小车停止运行，同时定时器T开始工作；

当T时间到，小车自动启动向右运行，2#灯亮，当碰到右限位，2#灯灭，3#灯亮；

小车改变运行方向，向左运行，当碰到左限位，3#灯灭，7#灯亮；

小车改变运行方向，向右运行，当碰到右限位，7#灯灭，8#灯亮；

小车改变运行方向，向左运行，当碰到左限位，8#灯灭，小车停止运行，同时定时器T开始工作；

如此循环，直到系统停止按钮按下。

三、举例2：2个一组循环点亮

至少随意选择4个灯，少于4个系统不工作。

a、假如选择4个灯1#，5#，6#，8#，按灯编号大小分为两组，前两个小编号一组，后两大编号一组,例如：1#5#，6#8#。

b、假如选择5个灯1#，3#，6#，7#， 8#，按灯编号大小分为两组，最大的编号无效，舍弃不按参与亮灯。前两个小编号一组，后两大编号一组,例如：1#3#，6#7#。 8#无效。

c、假如选择6个灯1#，3#，4#，5#,7#，8#。，按灯编号大小分为三组，前两个小编号一组，中间两个为一组，后两大编号一组,例如：1#3#，4#5#,7#8#。

d、假如选择7个灯1#，3#，4#，5#，6#，7#，8#，按灯编号大小分为三组，最大的编号无效，舍弃不按参与亮灯。前两个小编号一组，后两大编号一组,例如：1#3#，4#5#，6#7#， 8#无效。

e、假如选择8个灯1#，2#,3#，4#，5#，6#，7#，8#，按灯编号大小分为四组。前两个小编号一组，后两大编号一组,例如：1#2#，3#4#，5#6#，7#8#。

假如：选择2#,3#, 4#,5#，6#,8#   (2#,3#自动分配为一组；4#,5#自动分配为一组；6#,8#自动分配为一组；)

则系统启动后，2#，3#灯亮，小车向右运转，当碰到右限位，2#，3#灯灭，4#,5#灯亮；

小车改变运行方向，向左运行，当碰到左限位，4#,5#灯灭，6#，8#灯亮；

小车改变运行方向，向右运行，当碰到右限位，6#，8#灯灭，小车停止运行，同时定时器T开始工作；

当T时间到，小车自动启动向右运行，2#，3#灯亮，当碰到右限位，2#，3#灯灭，4#,5#灯亮；

小车改变运行方向，向左运行，当碰到左限位，4#,5#灯灭，6#，8#灯亮；

小车改变运行方向，向右运行，当碰到右限位，6#，8#灯灭，小车停止运行，同时定时器T开始工作；

如此循环，直到系统停止按钮按下。

四、举例3：3个一组循环点亮

至少随意选择6个灯。少于6个系统不工作。

a、假如选择6个灯1#，3#，4#，5#,7#，8#。，按灯编号大小分为两组，前两个小编号一组，后两大编号一组,例如：1#3#4#，#5#7#8#。

b、假如选择7个灯1#，3#，4#，5#，6#，7#，8#，按灯编号大小分为两组，最大的编号无效，舍弃不按参与亮灯。前两个小编号一组，后两大编号一组,例如：1#3#4#，5#6#7#， 8#无效。

c、假如选择8个灯1#，2#,3#，4#，5#，6#，7#，8#，按灯编号大小分为四组。前两个小编号一组，后两大编号一组,最大的两个编号无效，舍弃不按参与亮灯。例如：1#2#3#，4#5#6#，7#8#无效。

假如：选择1#,3#, 4#,5#,7#,8#   (1#,3#,4#自动分配为一组；5#,7#,8#自动分配为一组；)

则系统启动后，1#，3#,4#灯亮，小车向右运转，当碰到右限位，1#，3#,4#灯灭，5#,7#,8#灯亮；

小车改变运行方向，向左运行，当碰到左限位，5#,7#,8#灯灭，小车停止运行，同时定时器T开始工作；

当T时间到，小车自动启动向右运行，1#，3#,4#灯亮，小车向右运转，当碰到右限位，1#，3#,4#灯灭，5#,7#,8#灯亮；

小车改变运行方向，向左运行，当碰到左限位，5#,7#,8#灯灭，小车停止运行，同时定时器T开始工作；

如此循环，直到系统停止按钮按下。
