公司的变频恒压供水泵，共有三台，由LOGO控制三台泵之间的故障切换及72小时定时切换，现在的问题是：有时3#泵变频运行时，3#泵变频运行的接触器会抖动，一直查不到原因，最后怀疑程序问题，上载程序，在电脑上仿真时，发现会出现三种情况：

1）1#泵运行达到72小时，能自动切换到2#泵，但2#泵运行达72小时不会切到3#泵，而是又切回到1#泵。

2）1#泵运行达到72小时，能自动切换到2#泵，但2#泵运行达72小时后，会出现3#泵和1#泵以很快的频率同时通同时断，即输出抖动，持续几秒至几十秒，之会启动3#泵或1#泵。

3）1#泵运行达到72小时，能自动切换到2#泵，2#泵运行达72小时，能自动切换到3#泵，3#泵运行达到72小时，能自动切换到1#泵，如此往复，这才是程序设计的初衷。

我按照论坛前辈浦哥的方法，仿真过程中，发现输出抖动，按“暂停”一个周期一个周期的查看，最后发现：

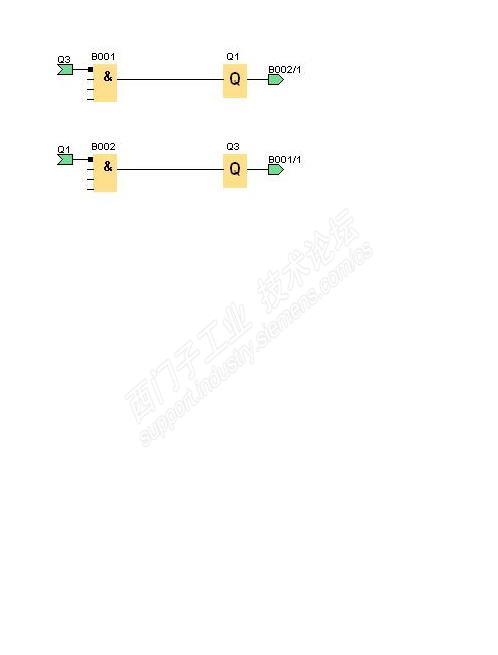

如图所示，Q2置位72小时后，该切换至Q3,但Q1和Q3都处于停止状态，都满足启动条件，于是乎，

在第N个周期，Q1和Q3同时置位，但本周期内Q1和Q3的触点状态都不会刷新。

在第N+1个周期，Q1和Q3的触点状态刷新，使Q1和Q3复位。

在第N+2个周期，Q1和Q3都处于复位状态，都满足启动条件，于是乎，，，

如此在反复接通、断开、接通、断开（即输出抖动）

附件里面的压缩文件是有问题的LOGO程序，是我从现场上载的原程序，请前辈们帮忙在分析下，为什么会出现这种情况，我自己重新修改了原程序，现在仿真测试一切正常，但一直搞不清原程序为什么不行呢？

附logo程序，I/O点表：

I1自动模式，I2低压力，I3高压力，I4一号泵故障，I5二号泵故障，I6三号泵故障，

I7一号泵运行，I8二号泵运行，I9三号泵运行，I10低水位

Q1一号泵变频运行，Q2二号泵变频运行，Q3三号泵变频运行，Q4自动运行指示

Q5变频运行时压力低，再起一台泵工频运行（配合外围继电器电路实现）

Q6故障指示

仿真前，建议先将三个接通/关断延时定时器，接通和关断的时间由72小时，改为10秒，以节约时间

仿真时，只需将I1置1，程序即可运行。

仿真时，我重点关注的是：Q1启动条件中，B010块的第三管脚，Q3启动条件中，B027块的第三管脚.。
