一，接线错误

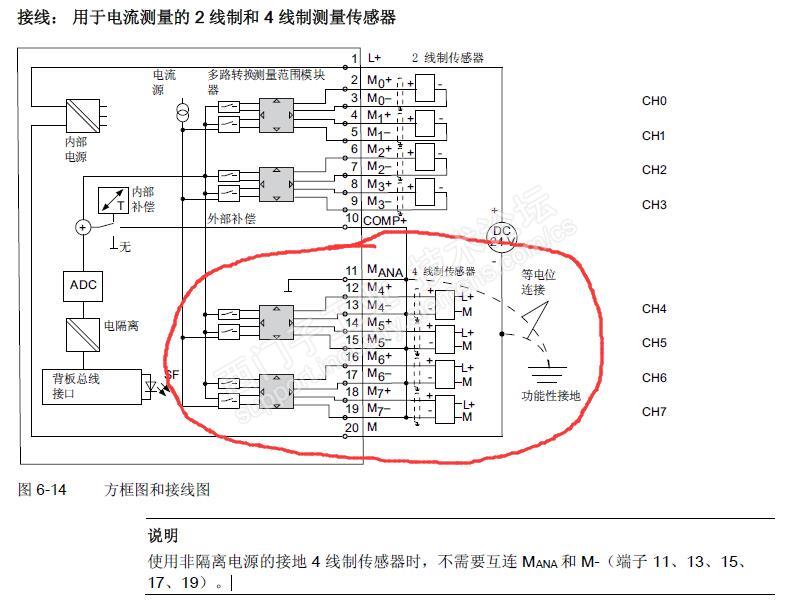

按楼主的描述  4线制   4-20mA的信号 是上图红色圈内的接法，

而从楼主的CAD图中 看起来 完全是2线制 4-20mA的接法

应为  4线制   4-20mA的信号  需要把13 15 17 19端子短接后再与20号端子M短接(按你这个图来3路就是3 5 7相互短接后再与M短接)

下面还有个说明 使用非隔离电源的接地4线制传感器时，不需要互连Mana

二， 4线制OR2线制判断错误

楼主所判断的4线制 或2线制 是否准确？

如果是4线制     除去热电阻或热电偶的输入线和输出4-20mA的2条线还需要一组电源供电  所以这个温度变送器上应该有6-7条接线

如果是2线制    那就只有热电阻或热电偶的输入线和输出4-20mA的2条线  所以这个温度变送器上应该有4-5条接线  如果是2线制 把量程卡换到D就正确了，CAD图上也是2线制的接线方式
