实验设备840DSL ，PCU50.3，HMI-Advanced v07.06.00,PCU baseSoftware V08.06.03,

transline 2000 HMI PRO CS AND RT vV07.03.00.18

1、笔记本上安装transline 2000 HMI PRO CS AND RT，这两个软件都要装。

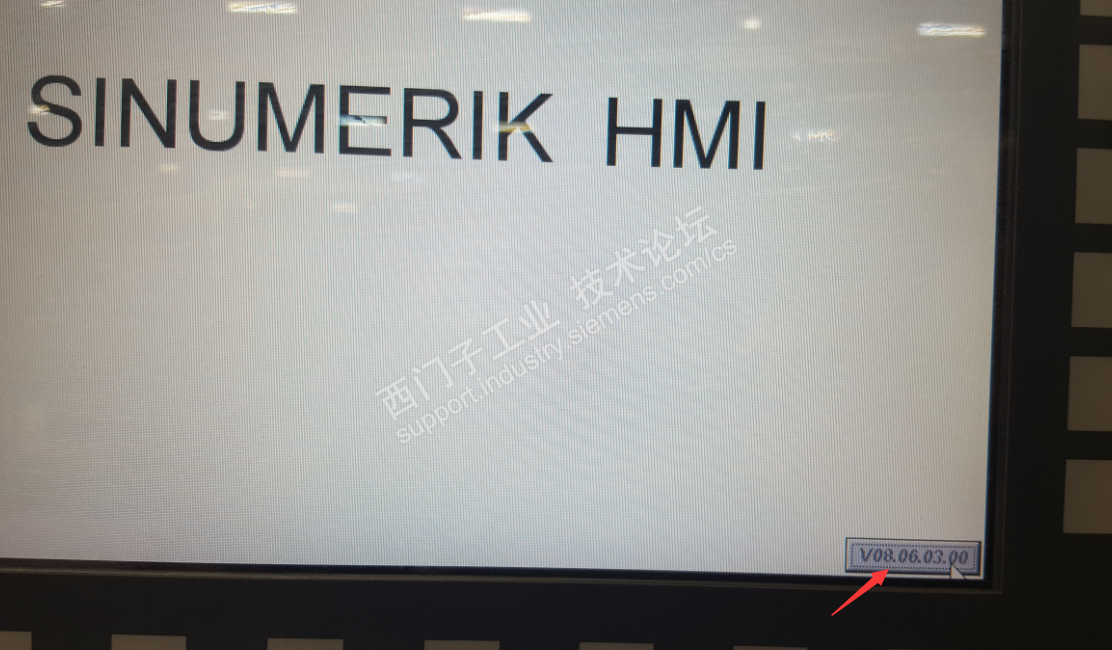

2、机床开机，PCU50上HMI启动到右下角出现版本号时，按数字3，或者用鼠标点击出现的版本号，回出现一个菜单，点击上面的DESKTOP桌面，输入密码SUNRISE，就进入了桌面。

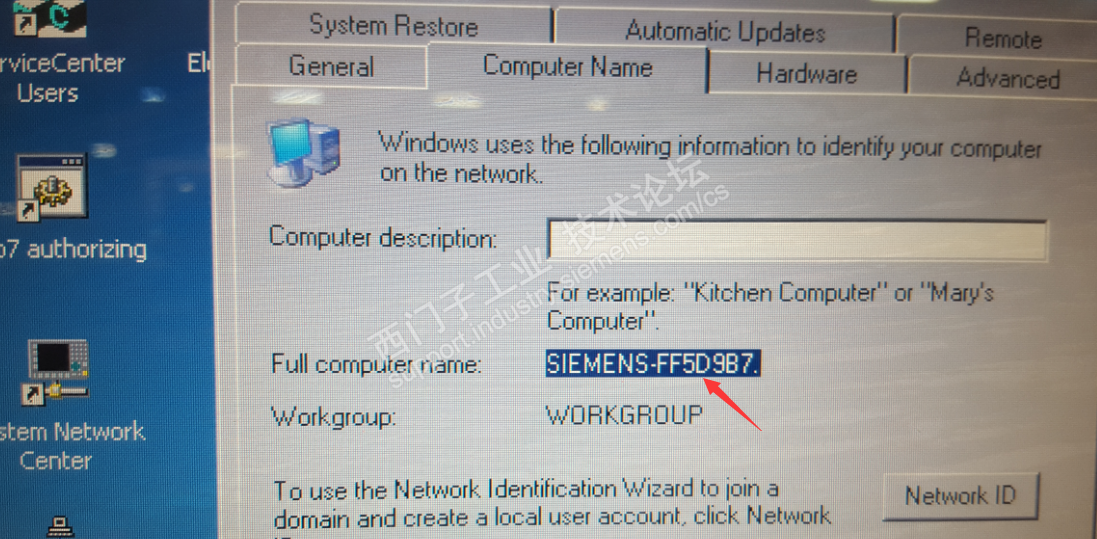

2、查看我的电脑属性，找到电脑的计算机名：

3、 把网线插入与PCU50.3连接的交换机内，由于840DSL的PCU默认地址为192.168.214.241，所以笔记本IP要设置在同一网段，比如192.168.214.177，让后笔记本可以用CMD命令打开DOS窗口，ping 192.168.214.241,看看连接是否建立。

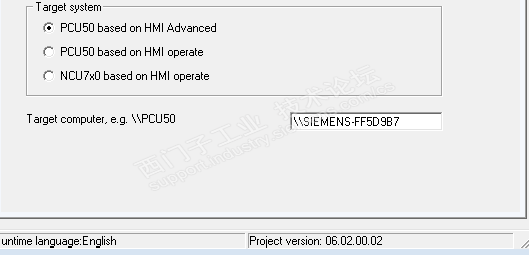

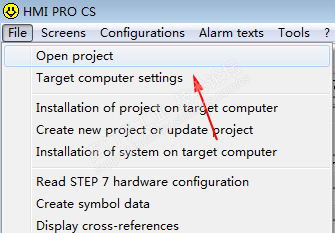

4、笔记本上运行TRANSLINE 2000 HMI PRO CS，并打开一个已经编辑好画面的项目，然后点击file文件菜单，点击目标计算机设置（Target computer settings）打开设置界面，在目标计算机内填写刚才查到的PCU50计算机名：

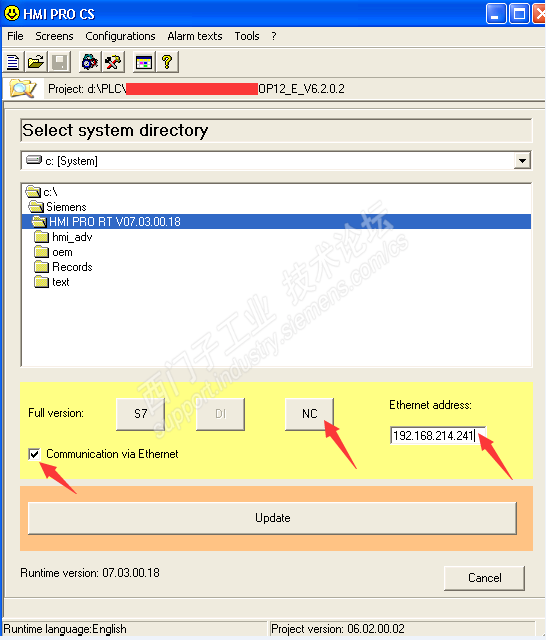

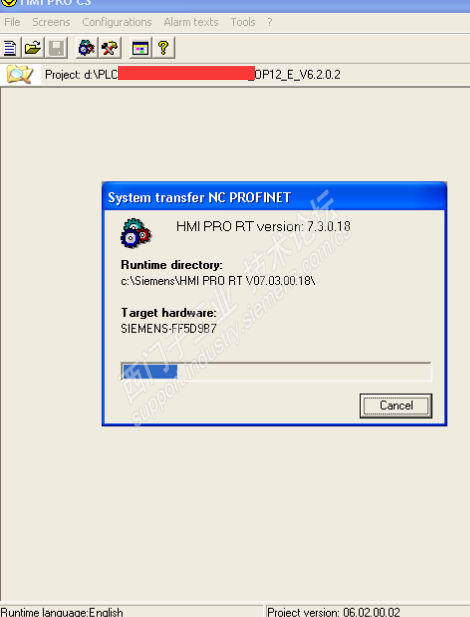

5、填写完毕点击保存按钮，然后点击file菜单的Installation of system on target computer打开一个窗口，然后找到刚才安装的RT目录，勾选下面的communication via ethernet，并填写PCU50的IP地址：192.168.214.241，然后点击版本的“NC”，就会开始传送RT系统。

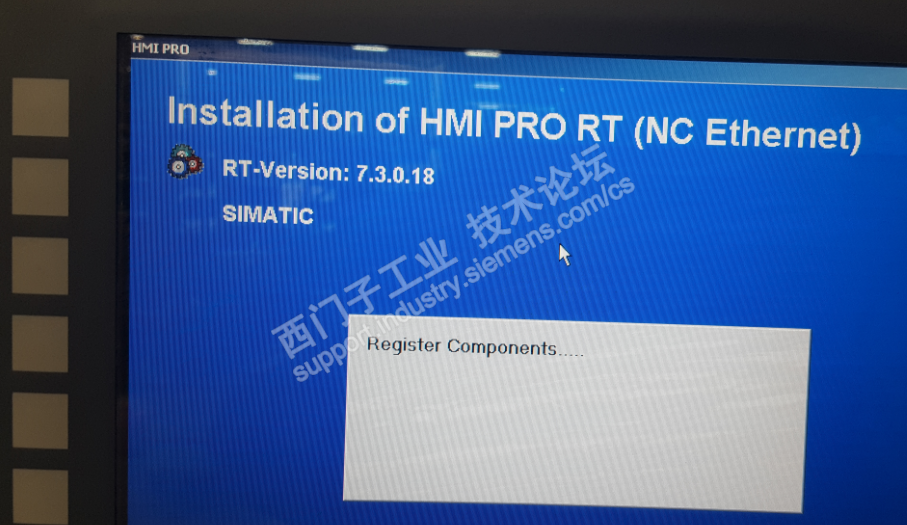

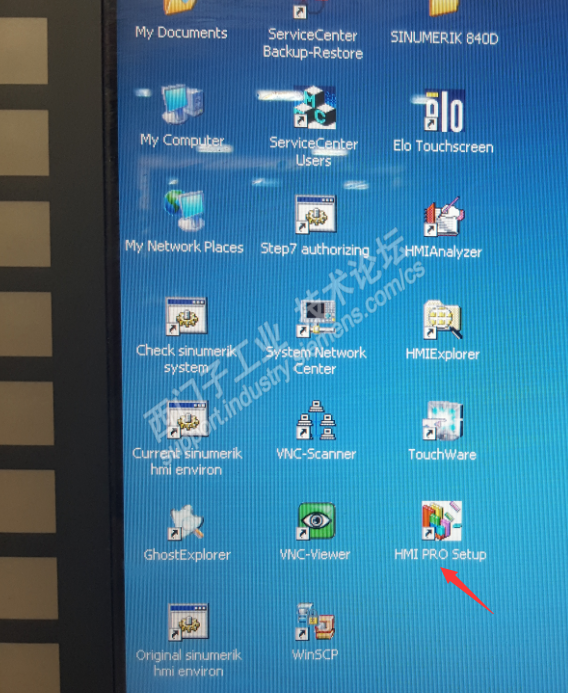

6、传送完毕后，在PCU50.3的桌面上会出现HMI PRO SETUP图标，点击这个图标开始安装RT，

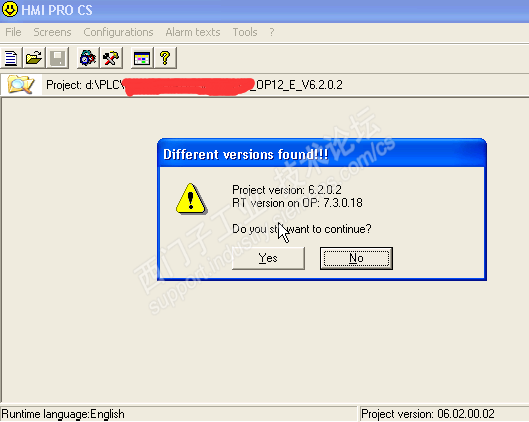

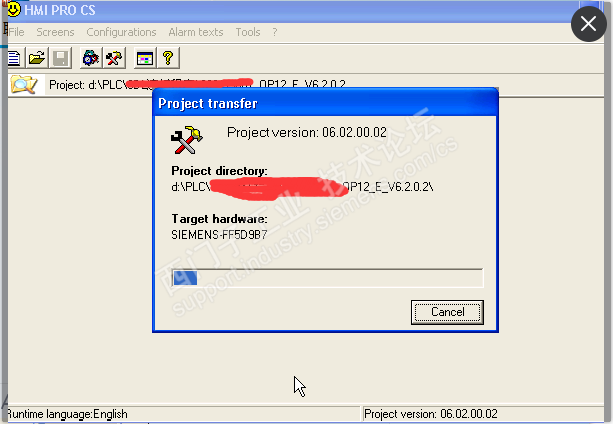

7、RT安装完毕后，就可以传送制作的画面了，点击file菜单下的installation of project on target computer就开始传送，由于我安装的RT和打开项目的RT不是一个版本，所以出现一个不同版本的询问，点击YES后开始传送。

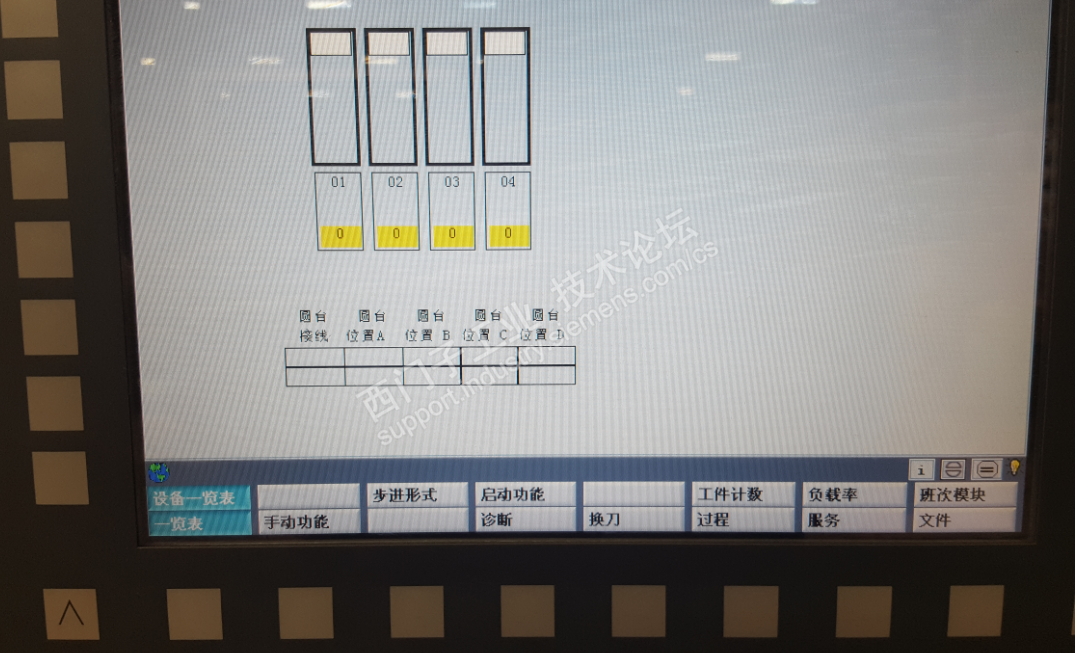

8、传送完毕后，重启PCU50，在启动菜单右侧会出现你制作的HMI菜单，点击进入后就是制作的画面。

9、以上的过程是不可逆的，所以在试验以前，要做好硬盘的镜像，即使有问题，也可以恢复到以前的样子，安装的画面主要是在F盘里。
