SCL语言实现的FIFO队列功能块（基于循环数组）

7800

14

2017-06-29 18:48:11

最近项目用到S7-1500，网上找了FIFO队列的实现，有STL语言写的，但STL着实不方便阅读，就自己用SCL搞了一个，把队列的基本功能封装成块，用着还行，跟大家分享一下吧。若有缺陷也请大家指出。

使用方法：操作都是上升沿触发；Push触发前请保证数据已写到i_push_data；输出的队首元素Front是实时状态，Pop触发前按需取用。

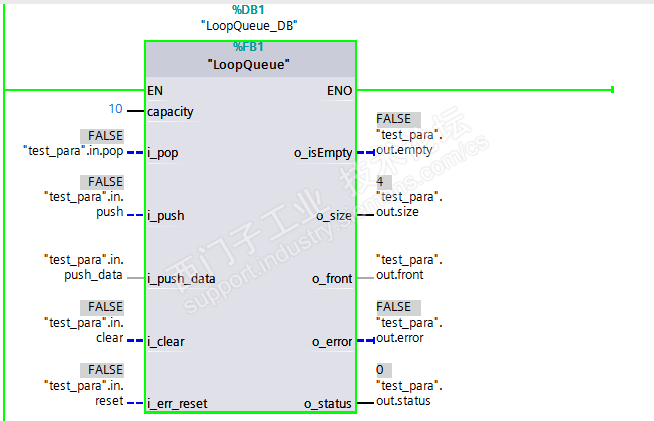

1.FB封装：左边是队列操作，右边输出队列状态及队首元素

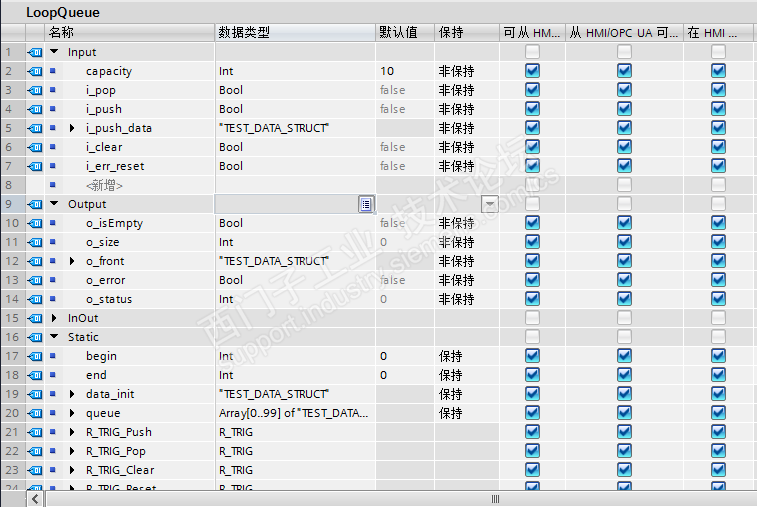

2.FB接口参数：队列的数据存在static区queue里面

3.FB源码

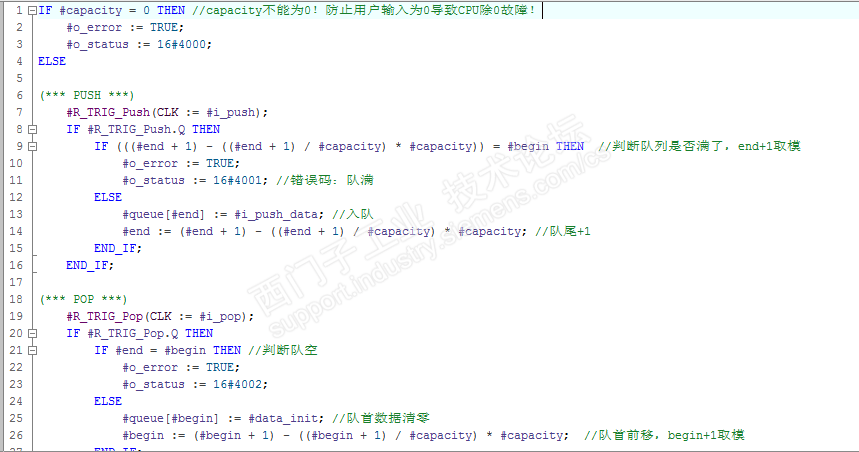

3.1 入队、出队

3.2 基本属性

3.3 清零、复位
