GRAPH程序看不懂了，请教！

3021

6

2017-09-14 21:33:51

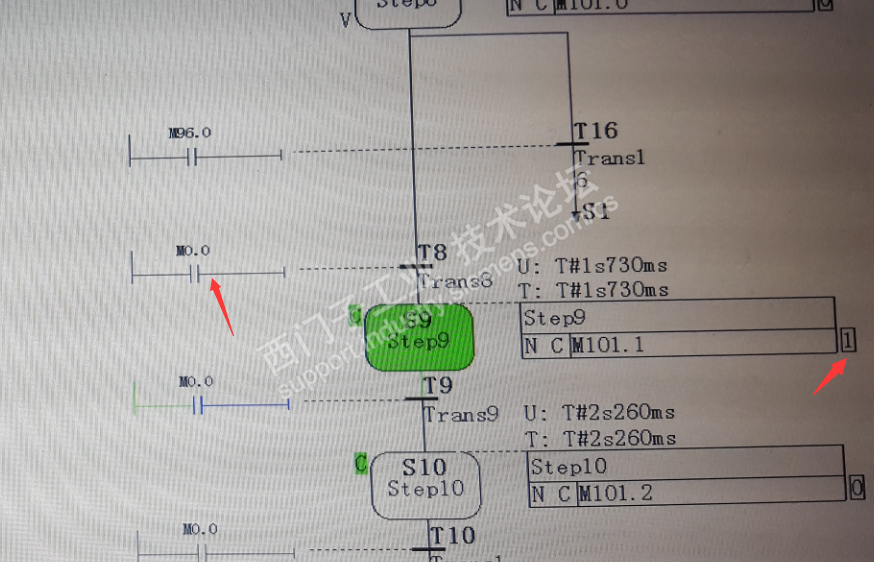

一个防护门打开的程序用到了M101.1，这个M101.1是在GRAPH程序STEP9输出的。但从S8到S9的转换条件是M0.0（常0信号），但我监控GRAPH，门打开按钮一按下，GRAPH程序S1变绿一下，然后S9就变绿激活了，为何转换条件是0，S9能激活呢？现场监控图如下

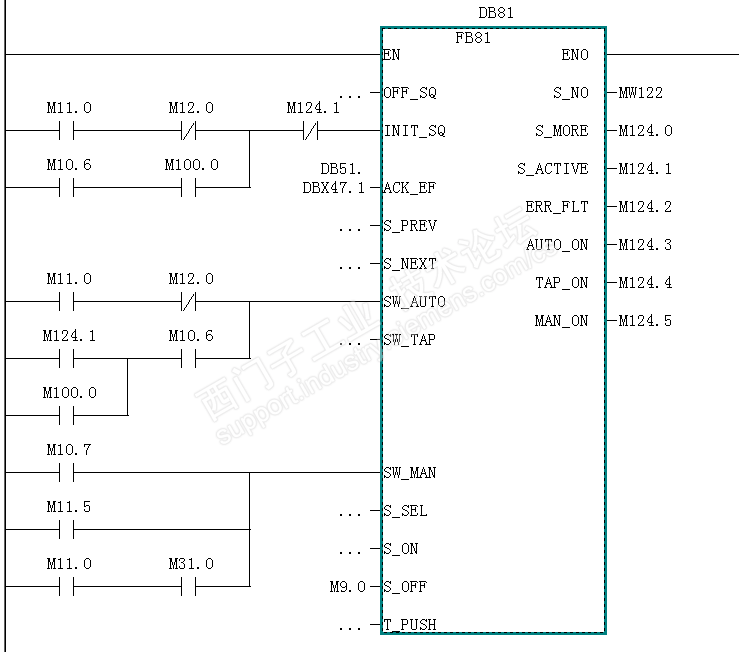

这个FB块采用的标准形式创建的GRAPH，在块调用时，输入端信号只用到了几个，如图：

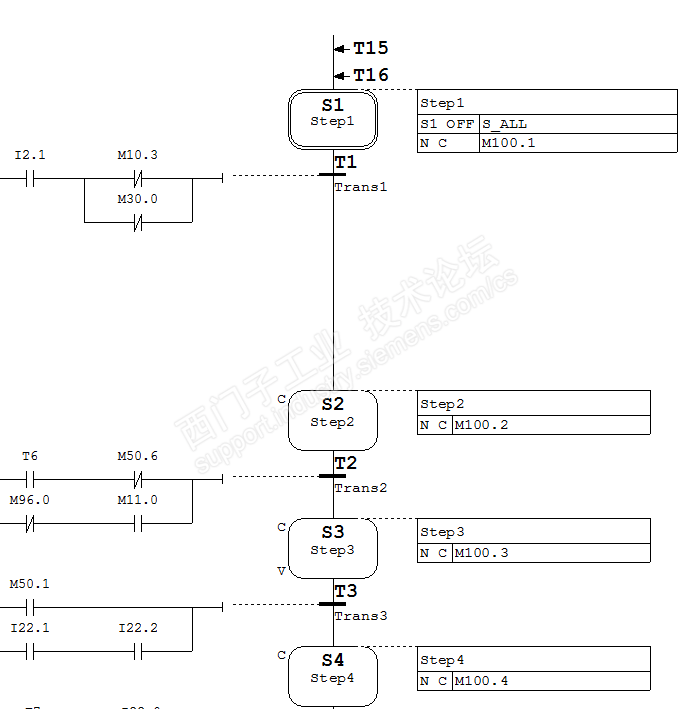

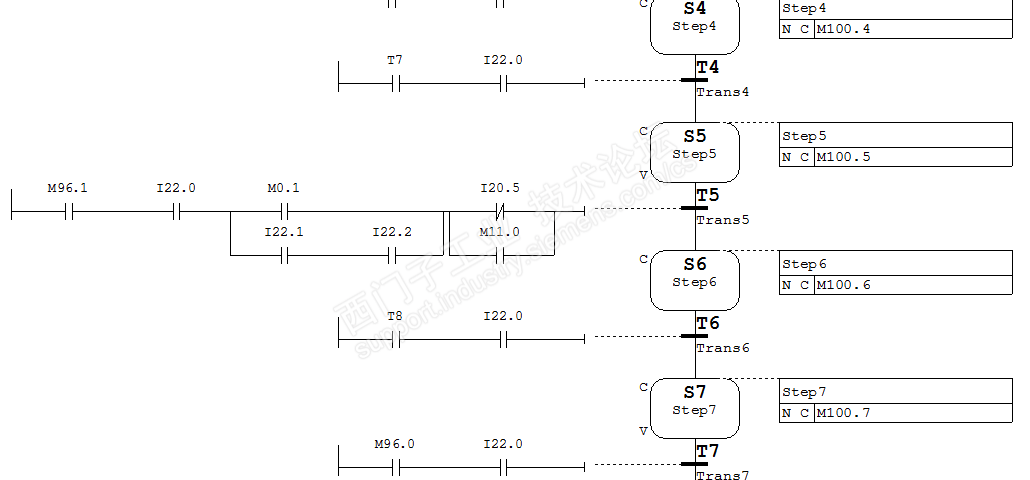

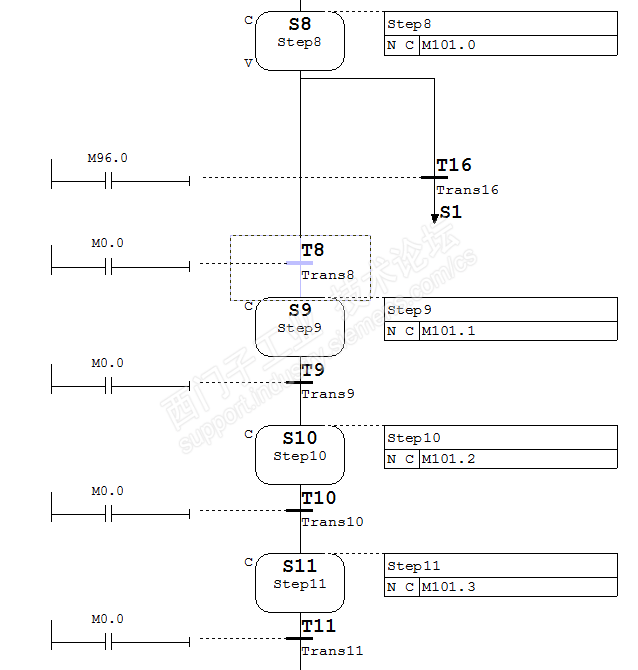

GRAPH程序如下：
