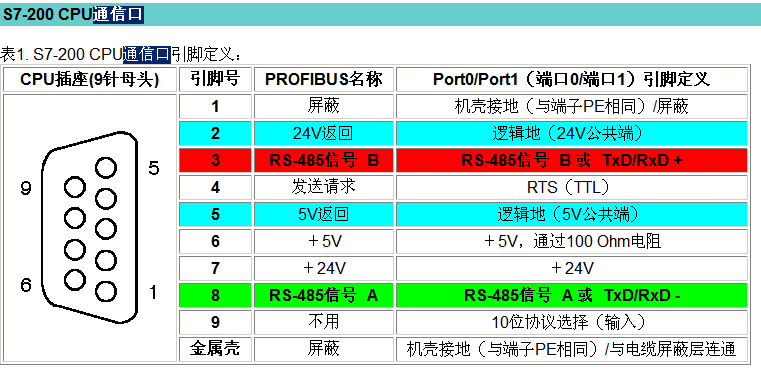

事情的起因，同事无意中提起有几个从别处拆回的S7-200的PLC无法下载程序，怀疑通讯口坏了，用的是原装的USB转PPI电缆。我用在淘宝上买的仿制的数据线却可以连接。这下就更加确定通信口坏了，于是查找200的通信口定义，如图所示

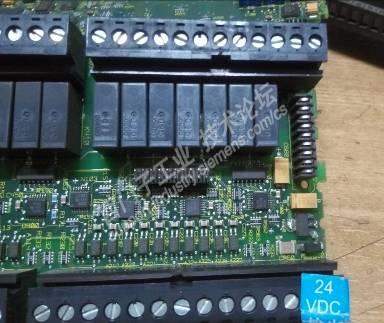

经测量，5,6端子5V电压正常，2,7端子24V电压仅为20伏。于是上网查找通信口的电路图，并且查阅了很多通信口烧损的帖子，解决方法全部熟记在心。第二天满怀信心的拆开电路板一看，通信口处的硬件电路完好无损。找了半天才发现在IO控制板的右下脚（也就是在向外输出24V电压端子的上方）发现一块稳压管损坏，型号为TS4141。仔细检查电源板，发现电容C812烧损，其余元件目测正常。然后从一个报废的PLC上拆下一块TS4141换上，还有一个与TS4141连接的二极管也被击穿，一并更换。检查输出电压为25.7V。如图所示

 本来事情到这儿就结束了，但是我在查看电源板的时候电路却看不太懂，然后逐个搜索电源板上的元器件。在我搜索芯片TOP244P的时候，哇咔咔，简直是发现了新大陆。

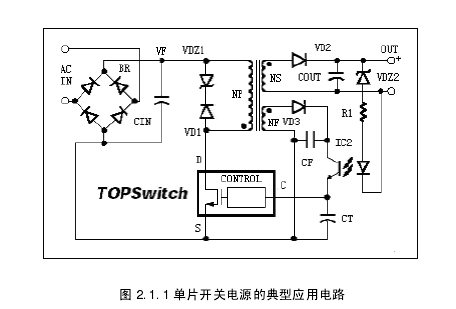

这里重点介绍一下TOP244P芯片电路。TOPSwitch系列单片开关电源的典型电路如图。

 由于单端反激式开关电源电路简单，元件少，输出与输入有电气隔离，能方便的实现多路输出，开关管驱动简单，因此该电源采用单端反激动式电路。在TOPSwitch导通时，VD2截止，电能储存在初级绕组中；当TOPSwitch截止时,VD2导通，能量传输给次级。高频变压器在电路中兼有能量储存、隔离输出和电压变换功能。交流电压经过整流后得到直流高压经初级绕组加到TOP244芯片漏极上。在关断的瞬间，高频变压器漏感会产生尖峰电压，另外在初级绕组上还会产生感应电压，二者叠加在输入电压Vi上，加到开关管的漏极上，因此必须在漏极增加箝位保护电路。前卫电路由稳压管VDZ1,阻塞二极管VD1组成。VD1采用快速恢复二极管。当TOP芯片内管子导通时，变压器初级绕组上正下负，VD1截止，箝位电路不起作用。在管子截止的瞬间，极性变为上负下正，此时尖峰电压被VDZ1吸收掉。

       该电源的稳压原理如下，范围绕组电压经过VDS,CF整流滤波后获得反馈电压VFB,经光耦中的光敏三极管给TOPSwitch的控制断提供偏压。Cr为控制断C的旁路电容。当输出直流电压升高时，VZ2不变，VF升高，LED的工作电流增大，通过光耦使控制端IC增大，但TOPSwitch输出的占空比与IC成反比,迫使VO降低，达到稳压的目的。反馈电路正是通过调节TOP芯片内的占空比，使输出电压趋于稳定。

       其中反馈电路可以改进为配TL431的精密光耦反馈电路，电路复杂，但稳压性能最佳。可以采用TL431型可调式精密并联稳压器代替稳压管，构成外部误差放大器，进而对VO作精密调整。

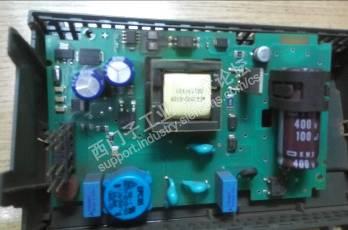

       TOP芯片种类很多，封装形式也有多种。TOP芯片管脚的连接方式可以自己查阅。这里修复的PLC型号为CPU226，美国制造。如图所示。

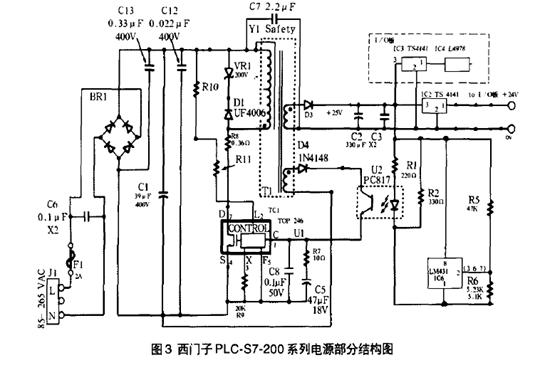

 看到这里，原理图已经很清晰了吧。刚好我又检索到一篇文章中提到了200PLC的电源板的电路图。如图所示，

 我在与修复的PLC核对的过程中发现电路图有出入，但是大致原理一样。后来我才知道原来这个原理图是新版的某个国产型号的PLC的电源板电路图，虚线部分在I/0控制板上。很明显TOP244P换成了TOP247FN（这个型号是我在拆国产200PLC发现的，管脚接线方式也发生了少许变化。如图所示。）。

 剩下的任务就是拿起PLC电源板一个一个元件核对，在交流输入回路中，采用了L型滤波器，滤除高频和低频的干扰电源。图中明显可见箝位电路，精密的光耦反馈电路，以及输出的滤波电路，其中LM2599S芯片为DC-DC变换电路，提供5V的电压输出。

    PS，据说某些6SE70系列的变频器的电源板也是采用TOPSwitch芯片的哦。我这儿拆开的70电源板好像不是的，采用的分立的三极管元器件。大家有机会可以拆拆看。

    PPS，在拆解了好几个200的PLC后发现，大部分都是烧的TS4141。原因可能是电源反接，现场短路等等吧。由于是单PLC应用，通信口全部正常。好像之后产的200PLC24V端子上贴上了大大的标签。由于有很好的保护电路，所以芯片烧损的概率很小，大部分都是简单的电容，二极管，电阻，稳压管等等，所以大家如果有烧坏的PLC大胆的修吧，反正都是坏的，再不拆就扔到垃圾桶了。

    PPPS，为什么美国产的200PLC电路板上都标注着元器件符号，为什么中国产的却不标？？
