关于S7-1200输出串联和并联的区别

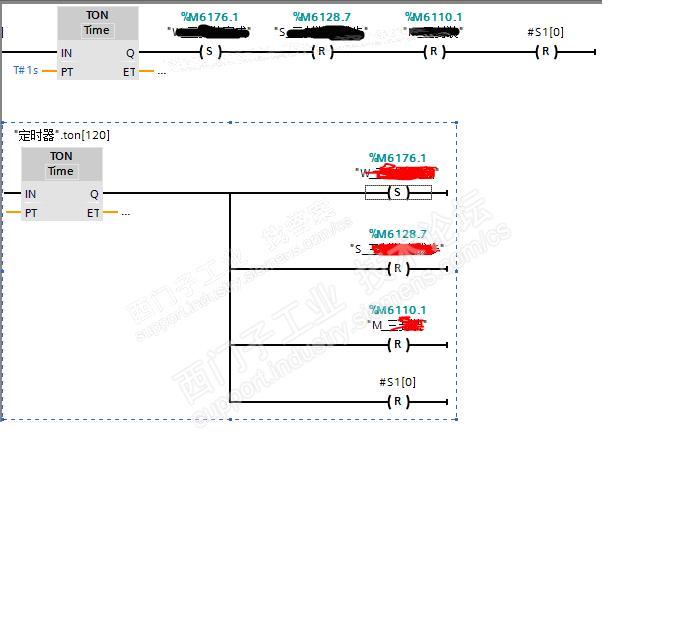

前几天，看到这样的一个帖子，关于【s1200输出串联和并联区别】，提问链接：附图，

http://www.ad.siemens.com.cn/service/answer/tobe_solution.aspx?Q_ID=187878&cid=1072

我的回答是不确定的，原因是考虑的是当程序扫描到定时器后时，突然来一个中断指令的命令或者是刚刚扫描到这些线圈后，启用了跳转命令，那么线圈（确切讲应该是线圈所对应的触点）可能有被复位的可能性。如果仅仅局限于看这2个程序段的区别，应该是没有的。吃过晚饭后又想起了这个疑虑，总感觉似乎哪里会有出状况的可能。

因为类似的问题完全可以通过模拟仿真来验证程序的被执行过程，我开始按图示的程序敲起的键盘。注，我仿真的地址是自己随意编辑的，这个不影响仿真结果。

因为想要“创造”这个可能的原因，我使用了有条件跳转指令（JMP）来验证，图示：

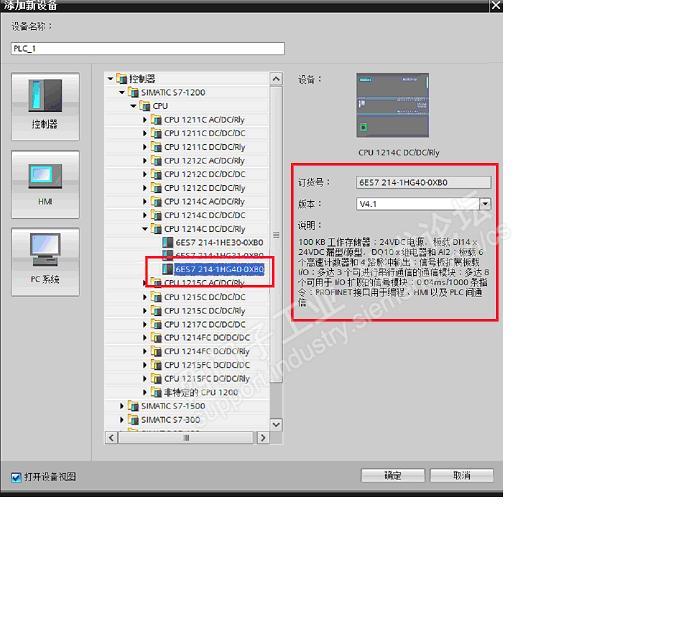

1）还是从新建项目开始贴图算了，创建一个S7-1214C项目：

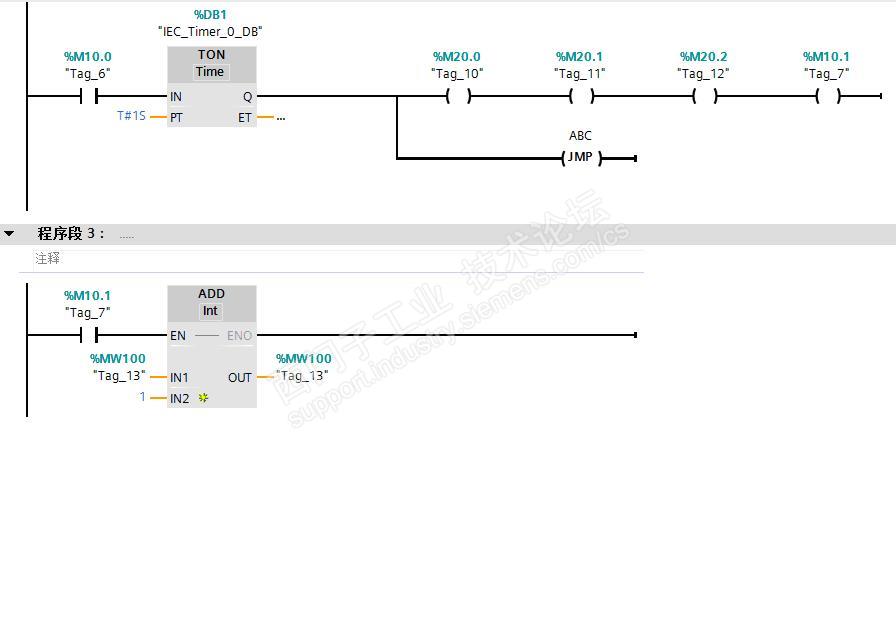

2）打开“程序块”在OB1中直接编辑想要的仿真程序：

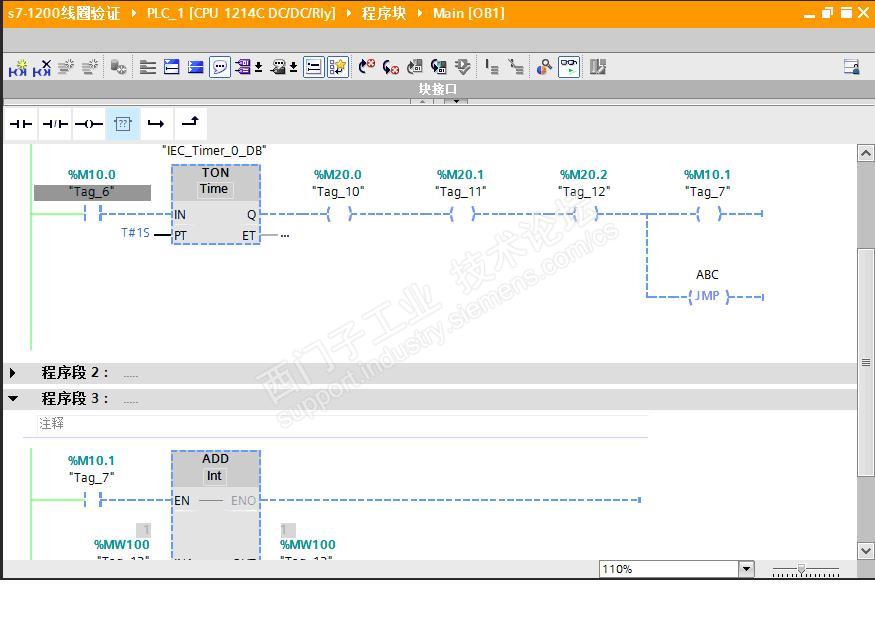

3）保存项目，启动仿真，将用户程序下载：使能M10.0 =1，启动定时器

看MW100的结果为0，说明线圈触点M10.1没有在程序段3中有效。

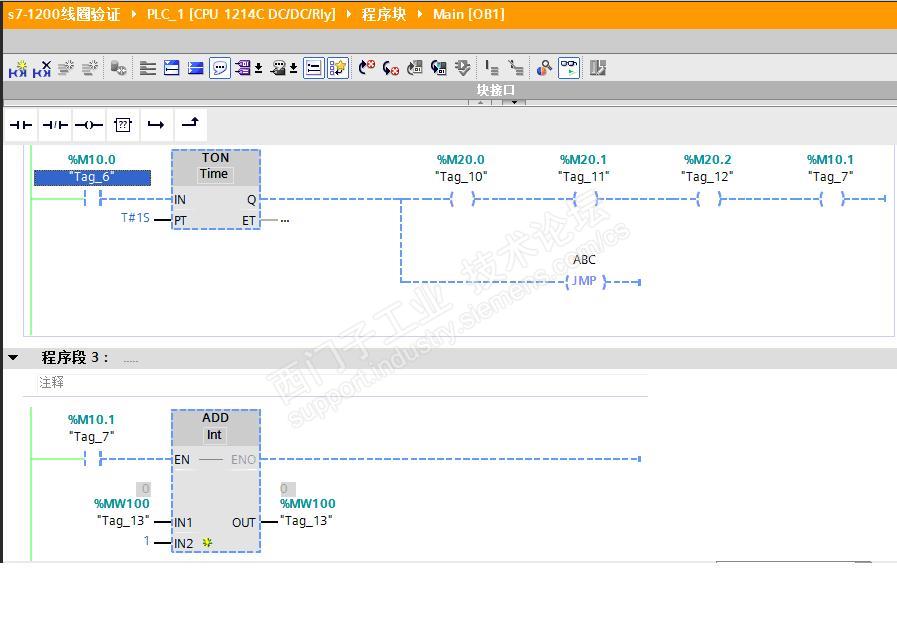

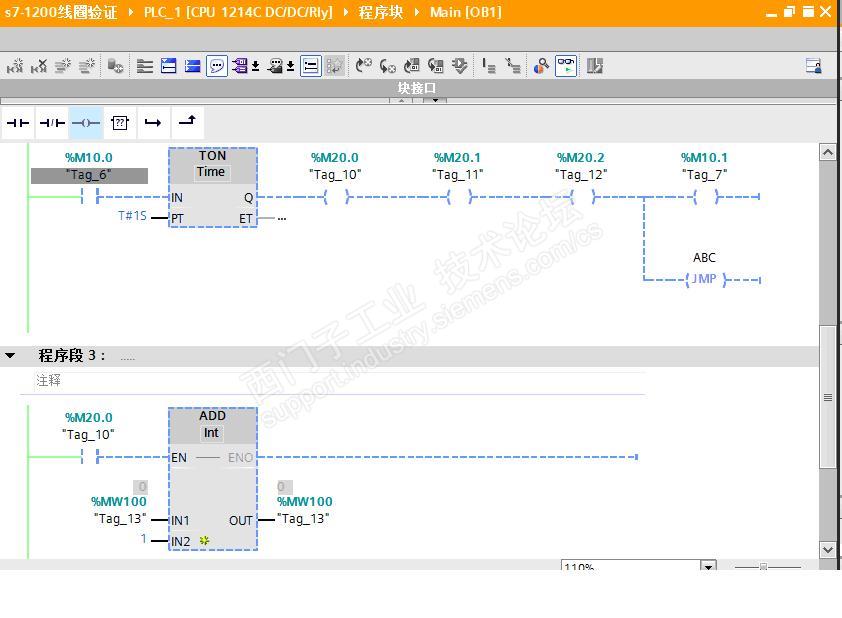

4）将跳转指令变换到其它线圈所处的位置， MW100结果仍然为0：

5）将程序段1与程序段2位置对换后，重新将修改后的程序下载到仿真器：

这时，看MW100 = 1，说明，当执行到跳转标记ABC（程序段2）复位M10.0给定时器的使能，MW100的值被加1。原因是：执行跳转时，网络2段虽然执行了M10.0线圈的复位（断开手动使能），但这个有效需要到下一个周期时，那么，程序段3的MW100的加计数是被允许的。
