工具：尖嘴、力矩套筒（16mm）、记号笔、万用表；抹布、线轴、吸尘器、风葫芦、口罩；

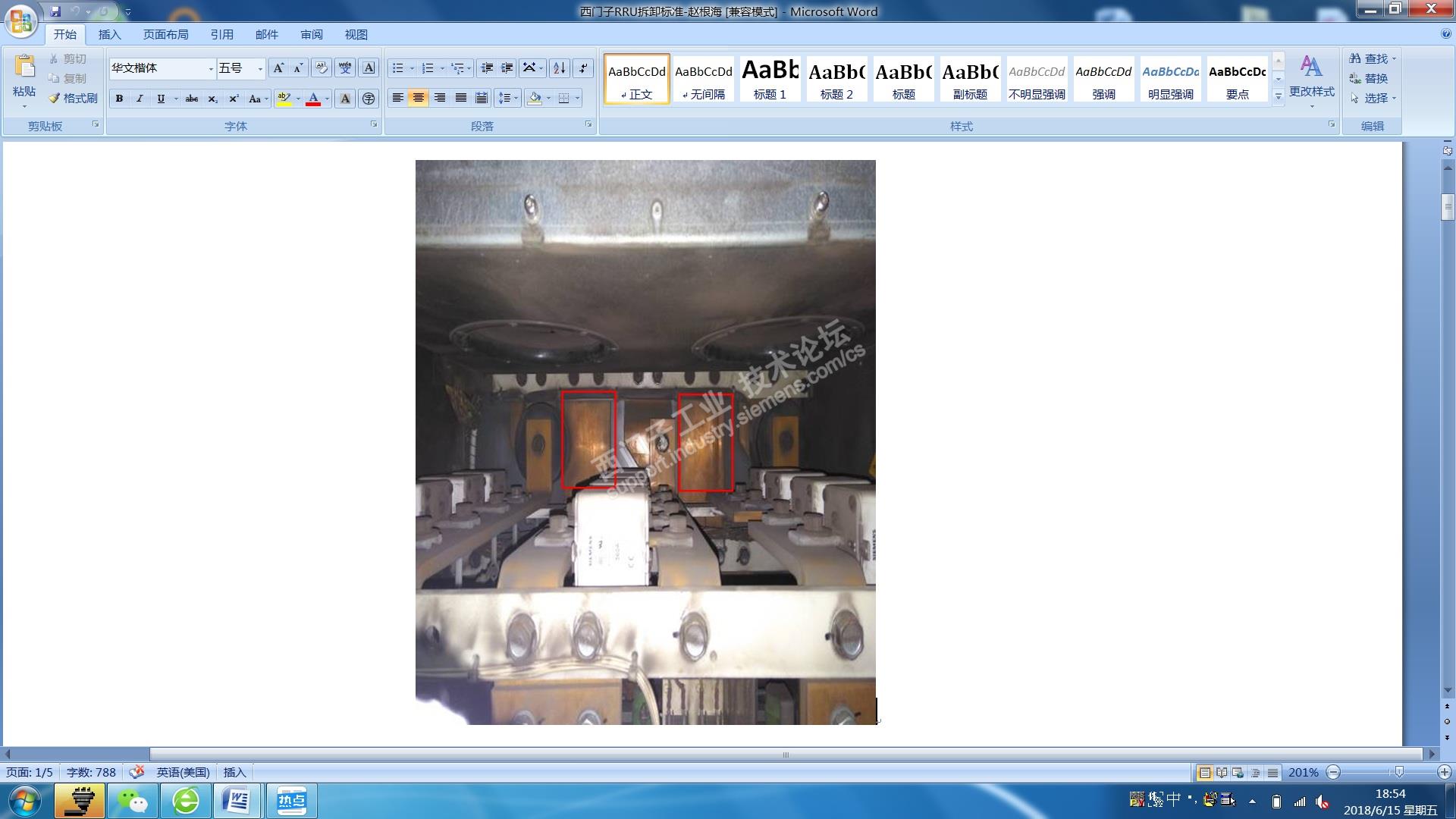

1、整流柜下电，测量进线和DC电压，确认无电后方可操作；红框为直流铜排；

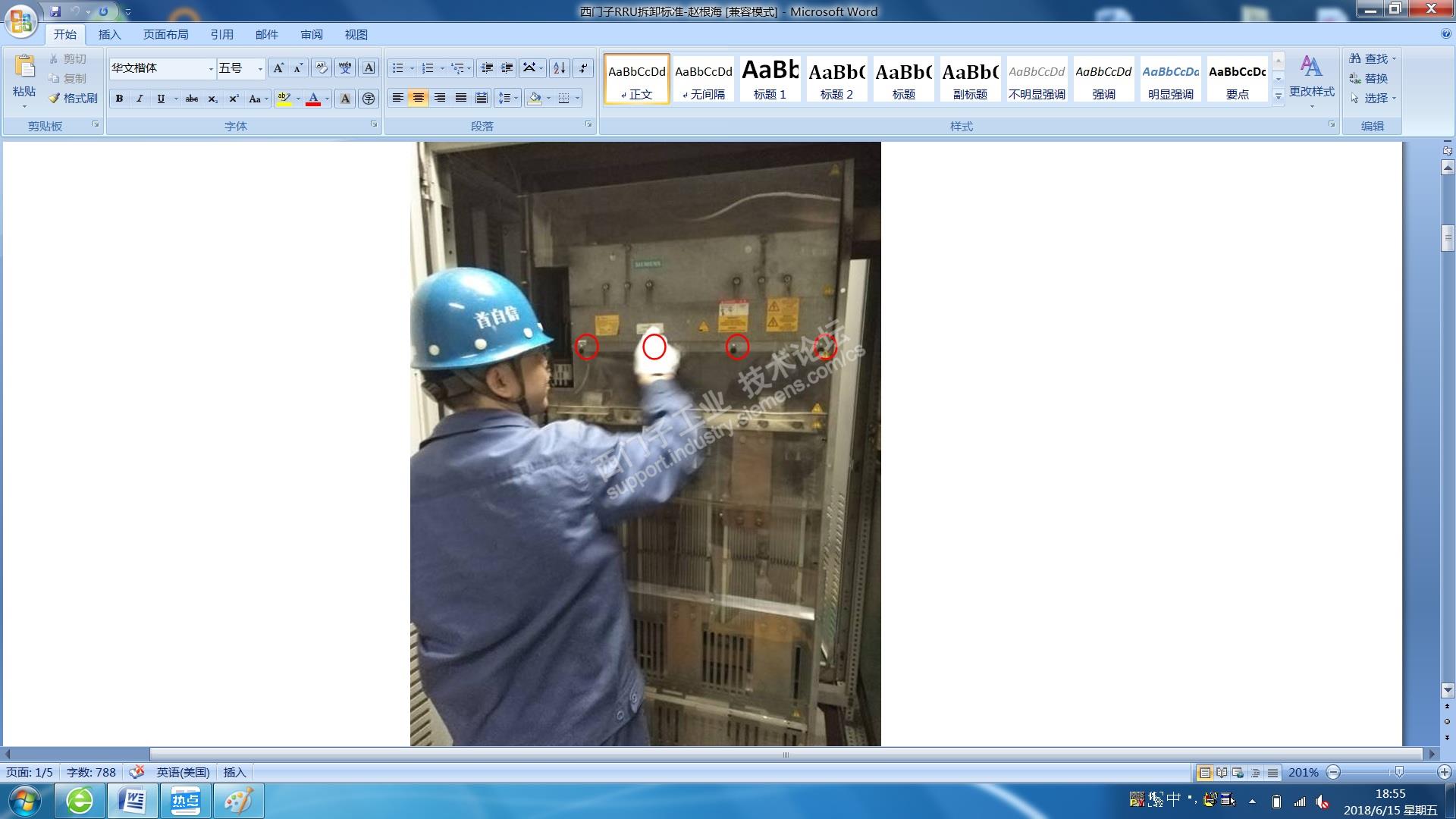

2、拆除防触电外壳（绿六角），将四个螺丝松开不必拆下来，即可拿下外壳；红色（白色）圆圈为螺丝位置，下同；

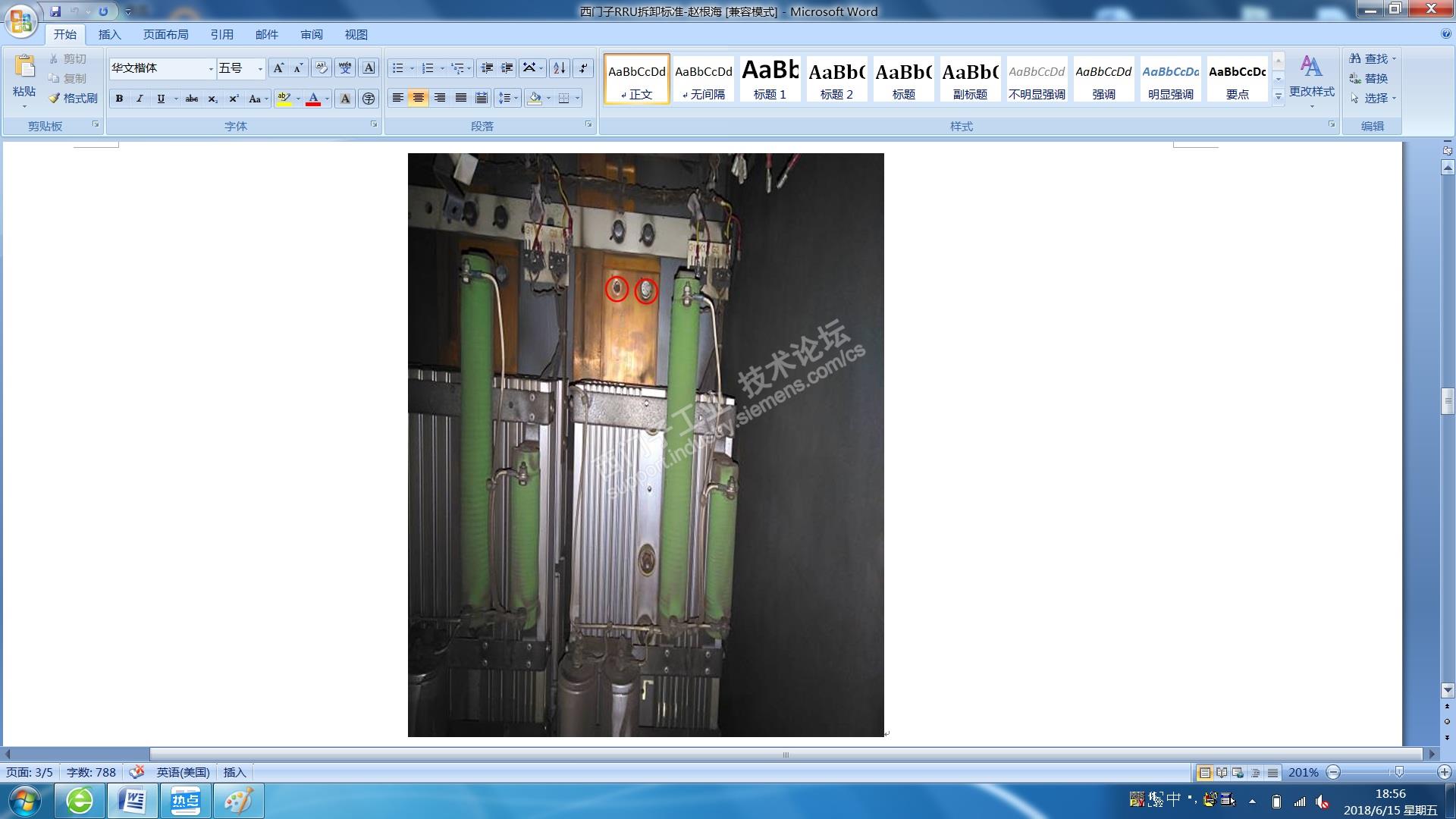

3、拆除中间功率单元的测温元件（绿六角），两个螺丝；

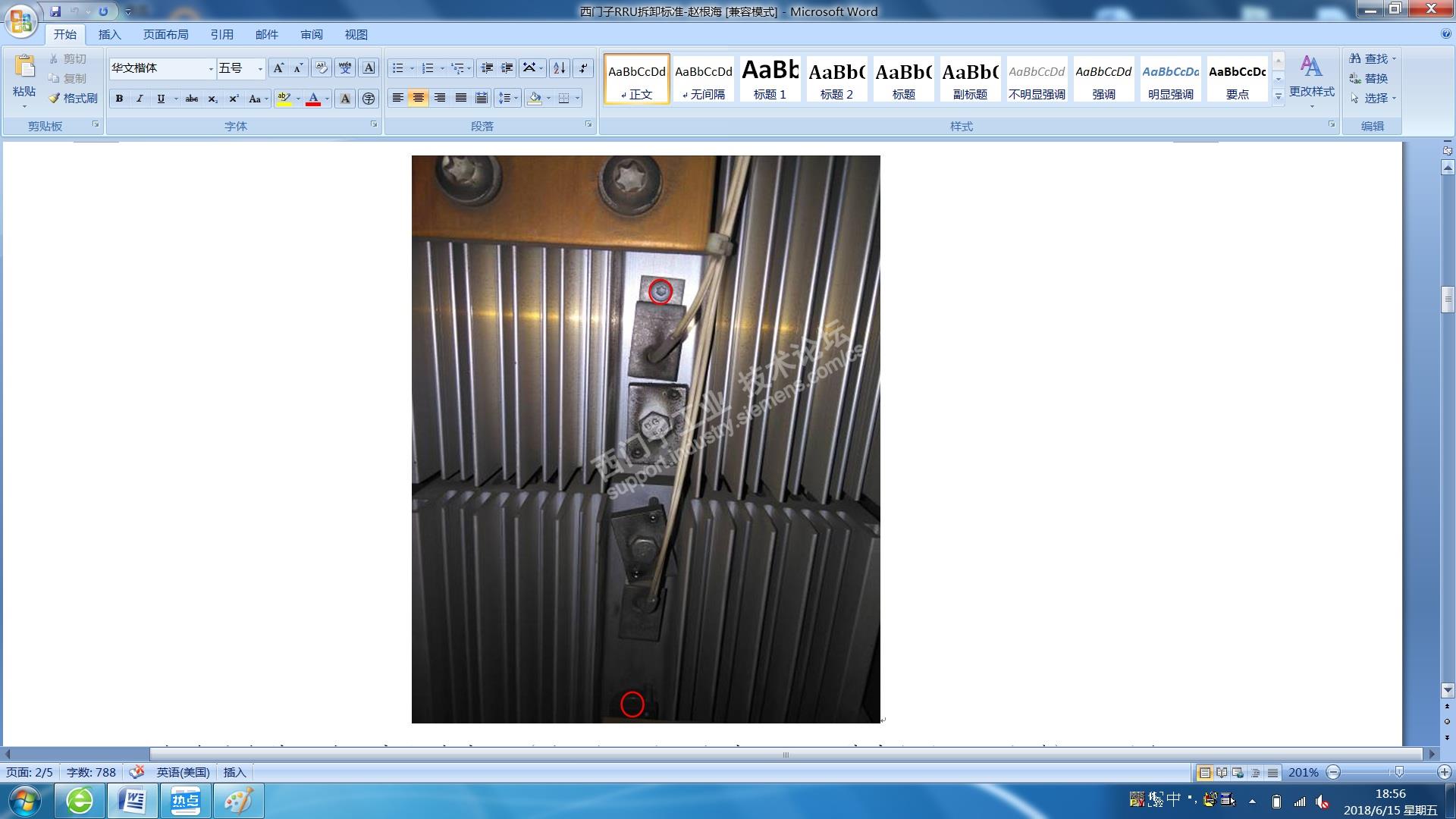

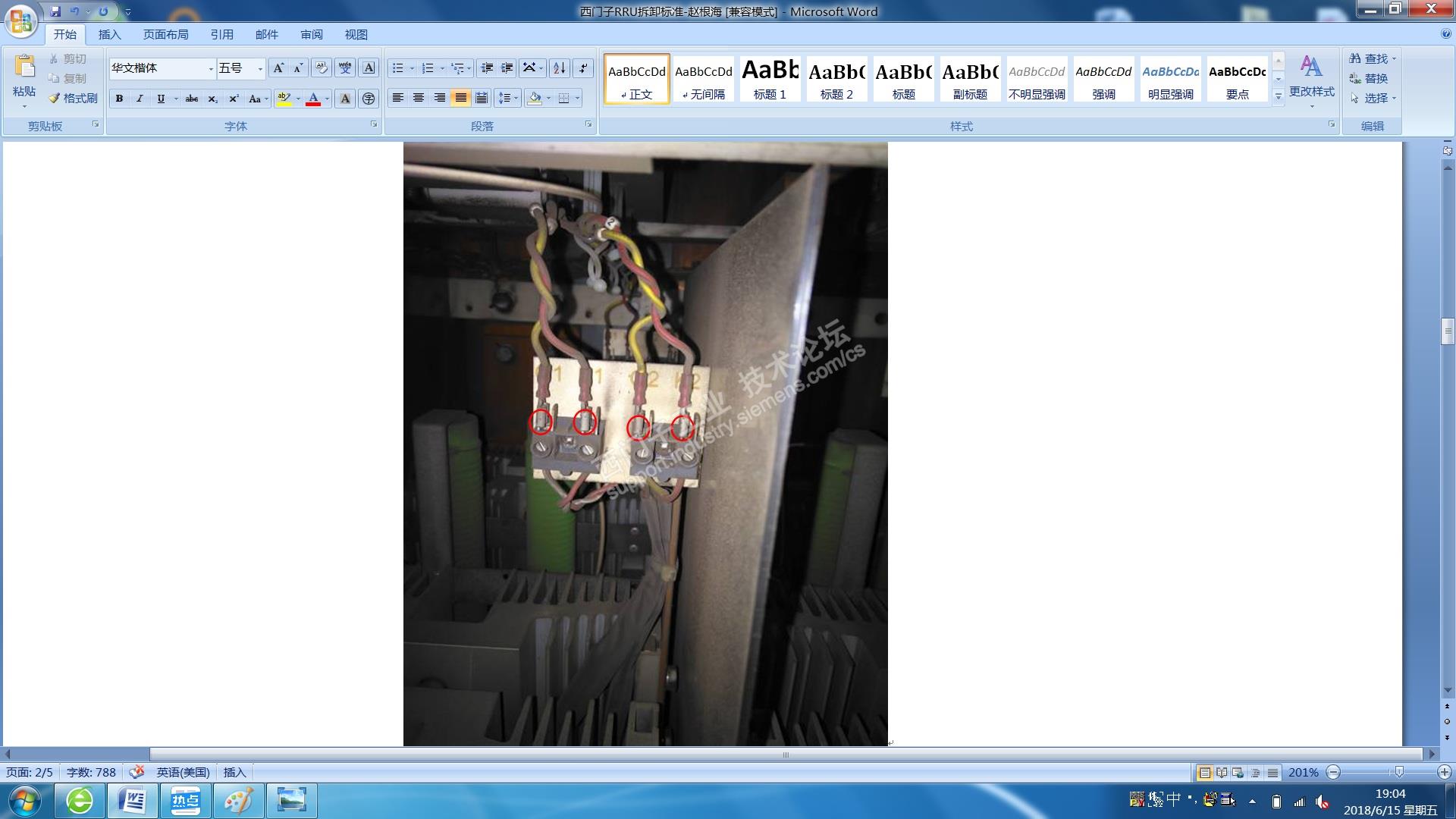

4、拆除功率单元的4根触发光纤（共两组，上面标有1、2，黄左红右，用尖嘴），一个柜子六个单元触发光纤24根；

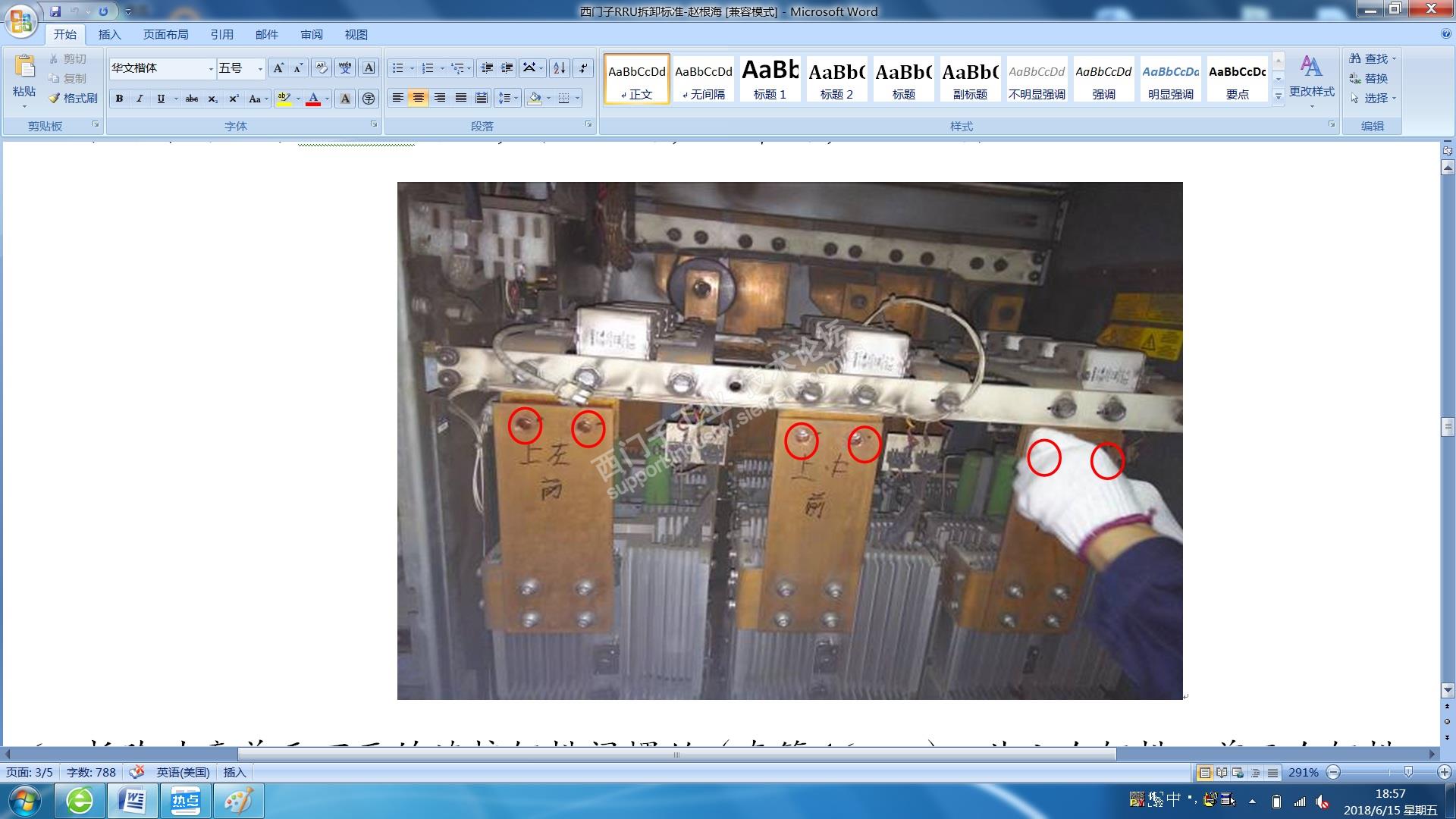

5、拆除功率单元上面的连接铜排螺丝（套筒16mm,）每一个铜排上面有两个，只拆一个（另一个最后拆，防止功率单元滑落）；

同时铜排用记号笔做好标记；（上左前，上中前，上右前）

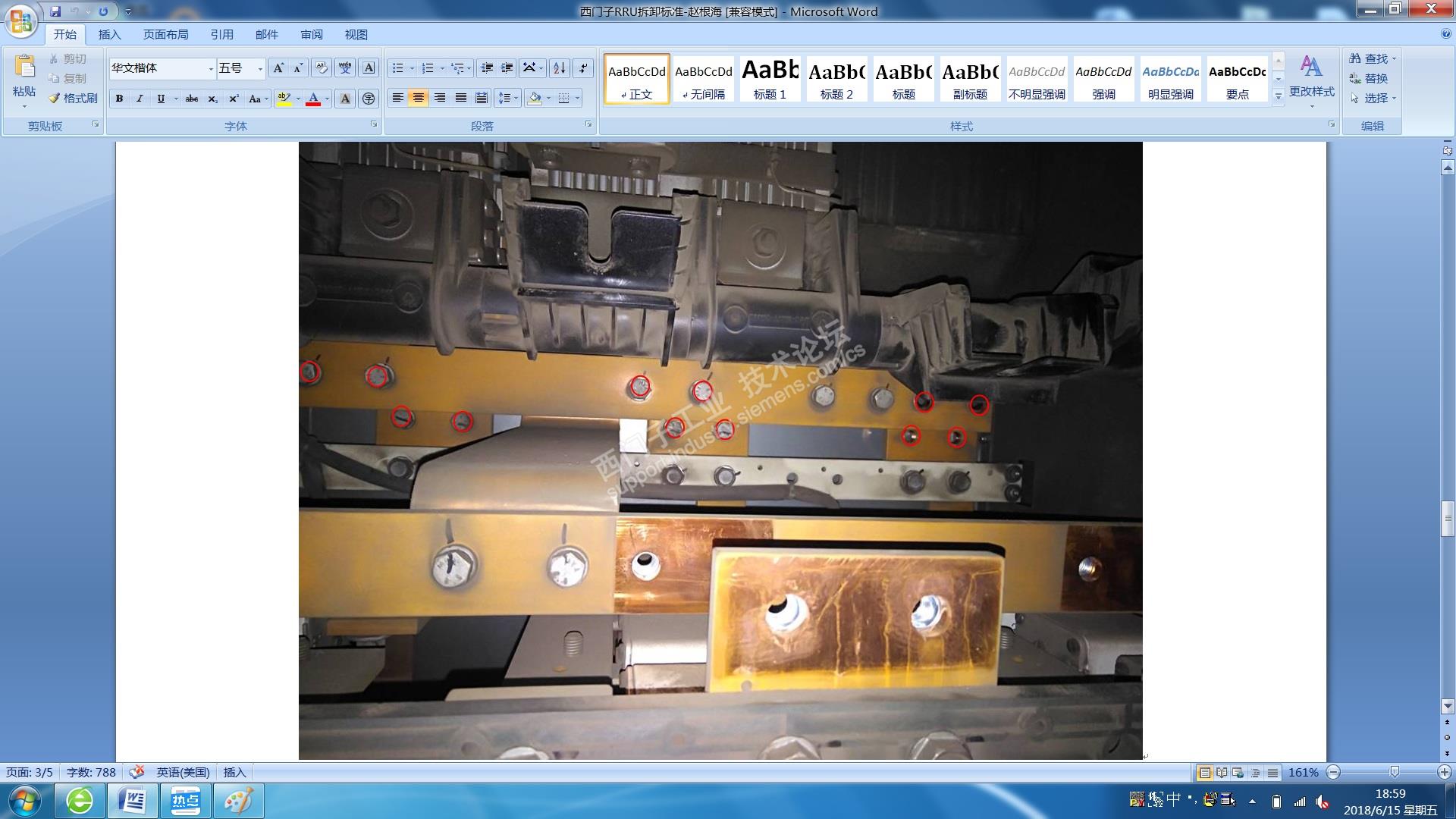

6、拆除功率单元下面的连接铜排间螺丝（套筒16mm,），共六个铜排；前三个铜排一个有六个螺丝共18个；后三个铜排一个有4个螺丝共12个；同时铜排用记号笔做好标记；（下左前，下中前，下右前）

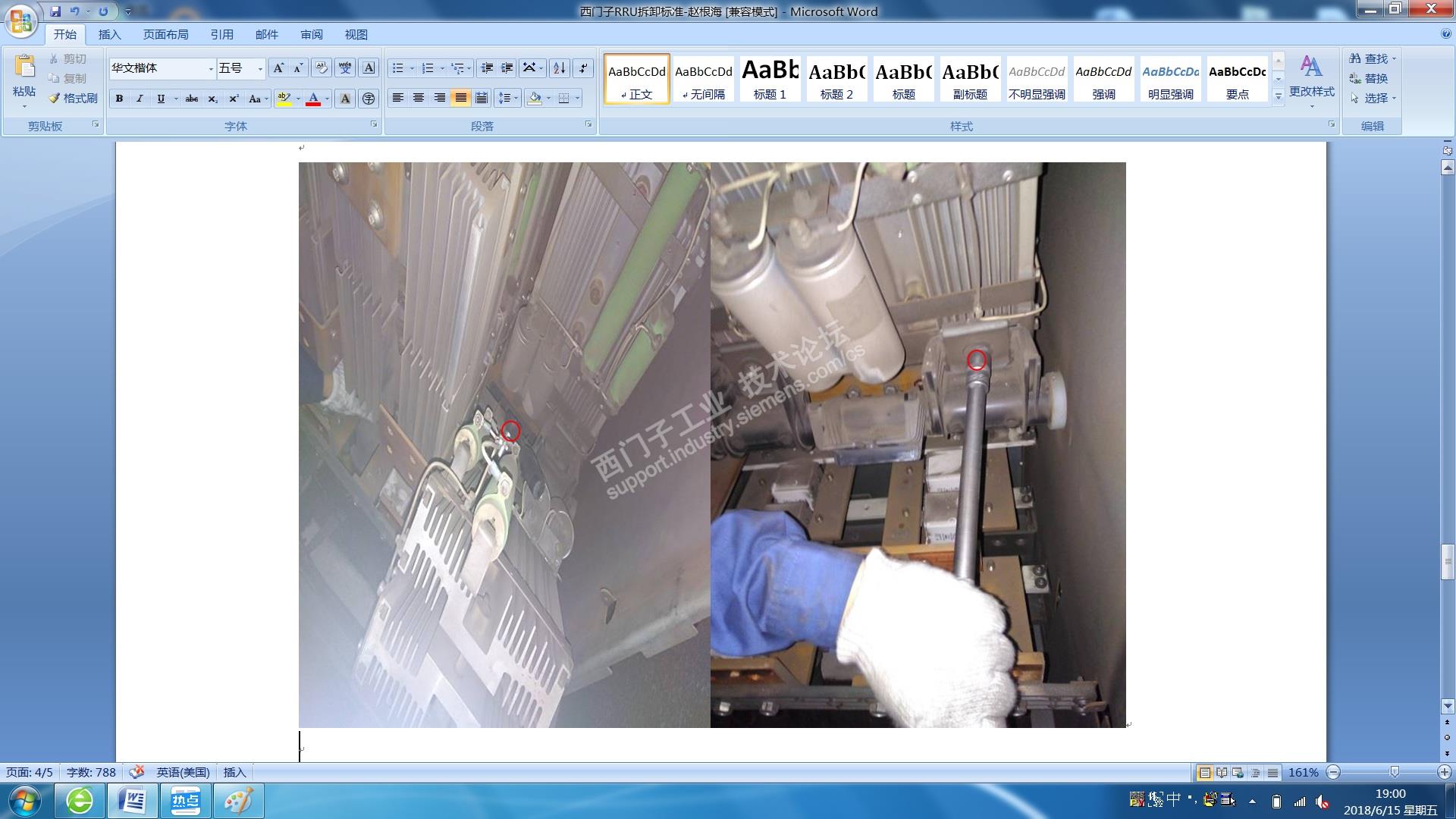

7、拆除功率单元下面本身的连接铜排螺丝（套筒16mm,），一个功率单元下面本身的铜排固定螺丝4个，共12个；

将功率单元上面的剩余1个螺丝拆下来，一个人扶住单元，右下角1个螺丝松动（不用拆下来，）往上提可将功率单元抽出；注意：前面三个功率单元的右下角3个固定螺丝须从单元后拆除；后面三个功率单元的右下角3个固定螺丝须从单元前面拆除；

8、功率单元拆下来测量主要测量上面的两个电阻（每个电阻大约10欧姆）和两个电容（1UF）；测量时需要将电容的连接线拆除；A、K电阻无法测量；功率单元上没有二极管；

9、回装步骤相反；

注意：

1）紧固铜排螺丝时，利用力矩扳手，力矩设定为30N；

2）另外功率单元有两种不同型号（电阻、电容的标称值是不同的）不要回装错误；

3）铜排螺丝紧固做好检查确认工作，不要遗漏；

4）触发光纤不要插错，遗漏；

10、试车；将传动柜的远程/本地旋钮打到本地。做好联系确认工作，整流柜启动；主要观察直流母线电压、电流是否正常；
