一、 测试环境

硬件：CPU1214C DC/DC/DC 6ES7 214-1AG40-0XB0  S V-K4A12823 2018

编程软件：Portal  V15

其他测试软件：modscan32（modbus测试软件客户端，发送数据测试用），modsim32（modbus测试软件服务端，提供数据测试用）

其他说明：电脑连接PLC通讯口的IP地址为：192.168.0.241；PLC设置IP地址为192.168.0.1；

二、 测试过程

1. PLC程序编程

1.1.   程序画面：

1.2.   主程序OB1

程序段1：PLC1200作为客户端，与测试软件通讯

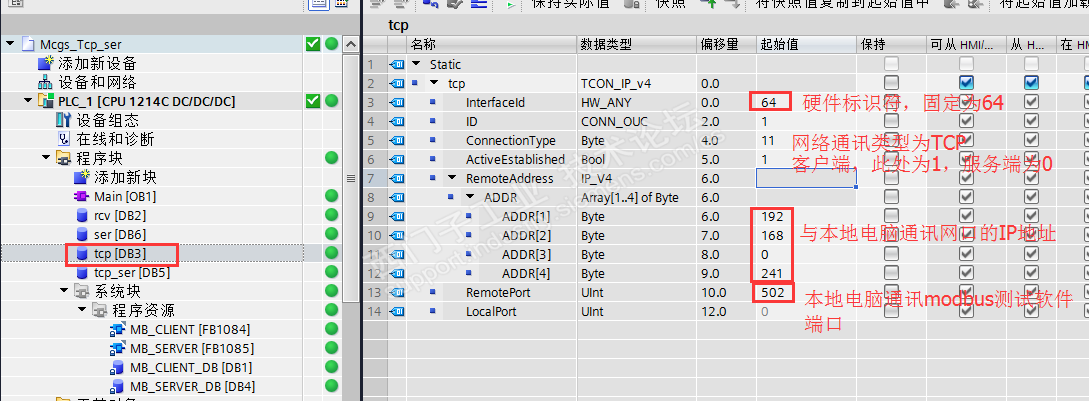

1.3.   1200PLC客户端数据块rcv（存放数据）和网络连接数据块tcp（存放网络连接参数）

1.3.1. rcv数据块配置

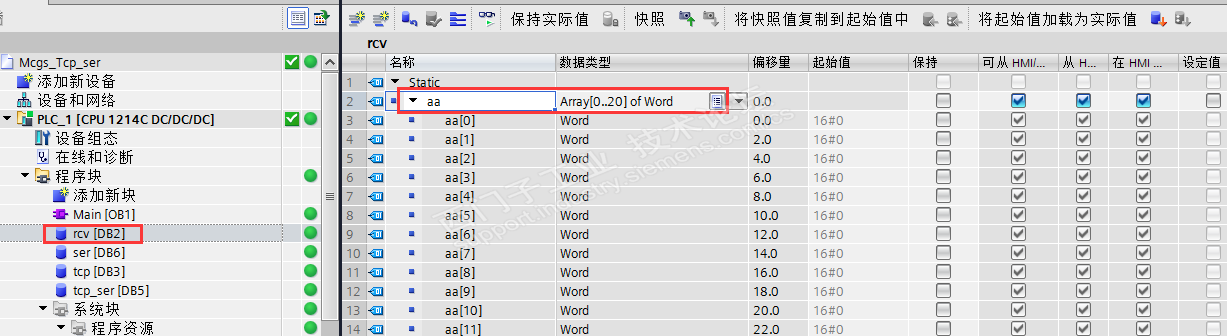

定义aa数组变量（20个数据），数据类型为Array[0..20] of Word

1.3.2. tcp数据块配置

1.4.   1200PLC服务端数据块ser和（存放数据）和网络连接数据块tcp_ser（存放网络连接参数）

1.4.1. ser数据块配置

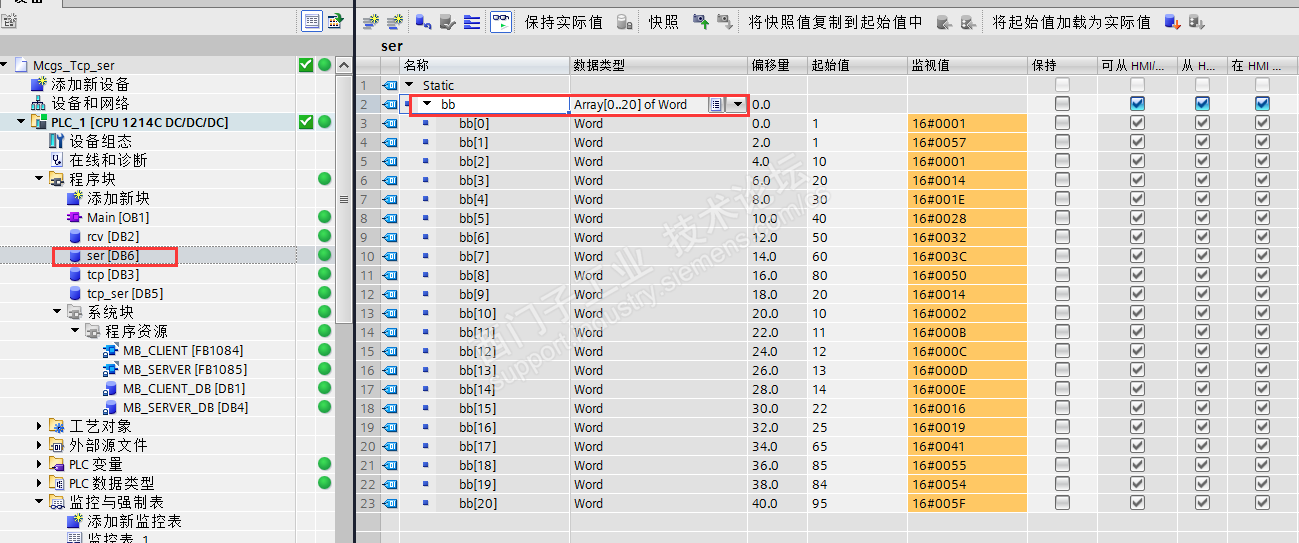

定义bb数组变量（20个数据），数据类型为Array[0..20] of Word

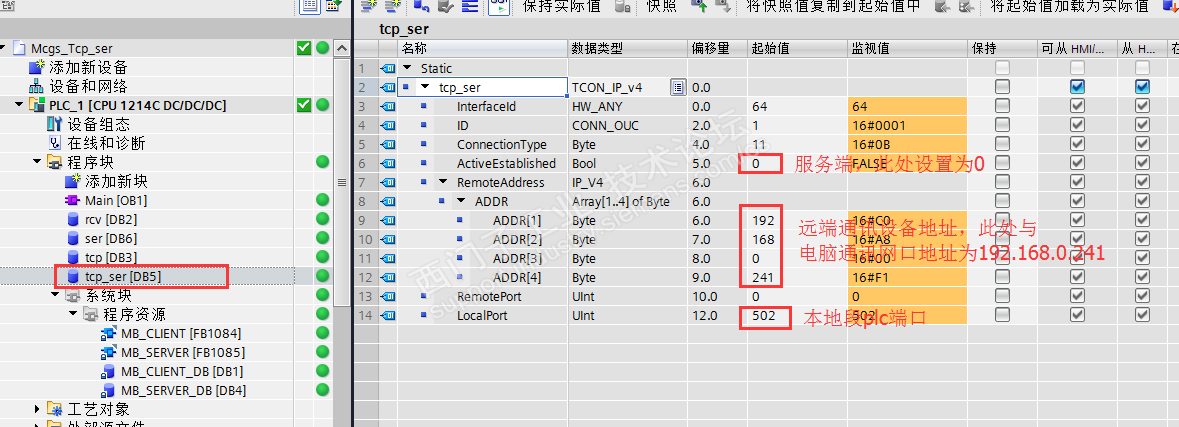

1.4.2. tcp_ser数据块配置

2. 使用Modbus通讯测试软件分别作为服务端和客户端，同1200编辑的客户端和服务端程序进行测试；

2.1.   为确认测试软件功能正常，首先进行modbus通讯测试软件进行收发测试

2.1.1. Modsim作为服务端，同modscan客户端通讯

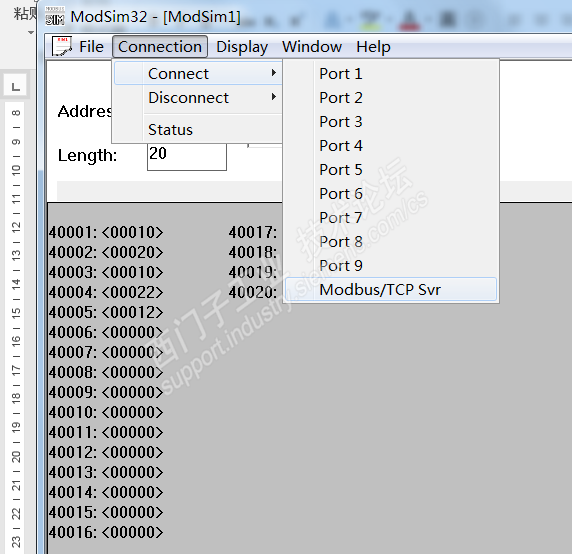

2.1.2. 设置通讯模式为modbus/tcp svr，在弹出对话框中设置端口为502

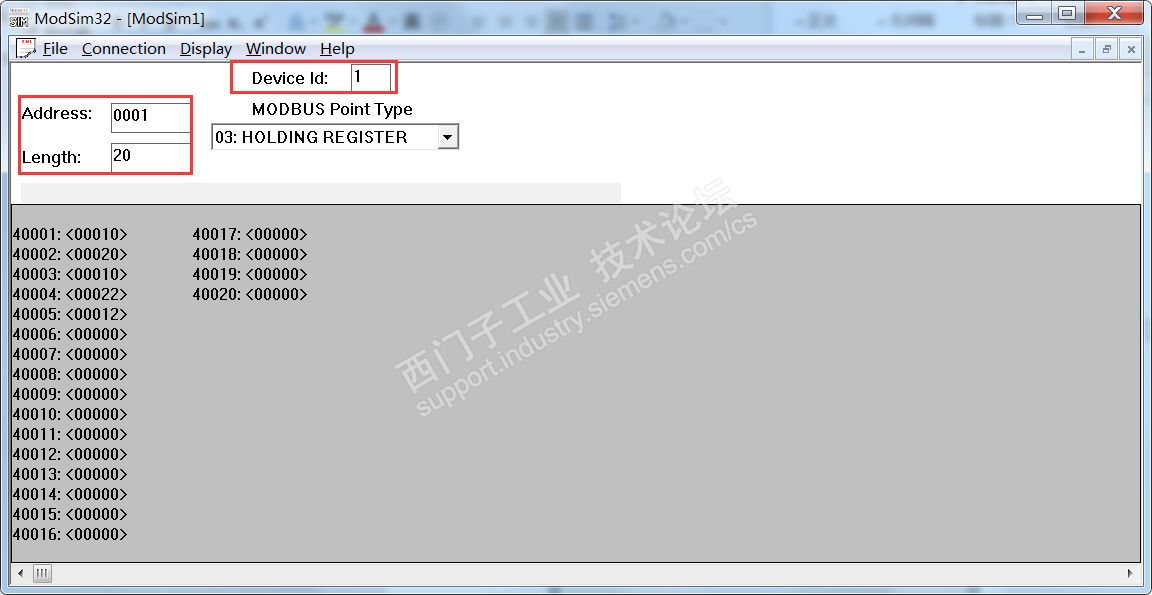

2.1.3. 设置设备ID为1，通讯开始地址为1，数据数量为20，通讯模式为03

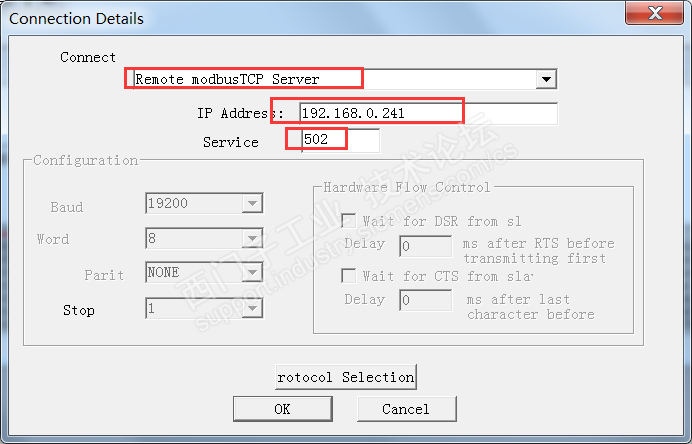

2.1.4. 在connect中设置客户端连接参数，

2.1.5. 设置设备ID为1，通讯开始地址为1，数据数量为20，通讯模式为03

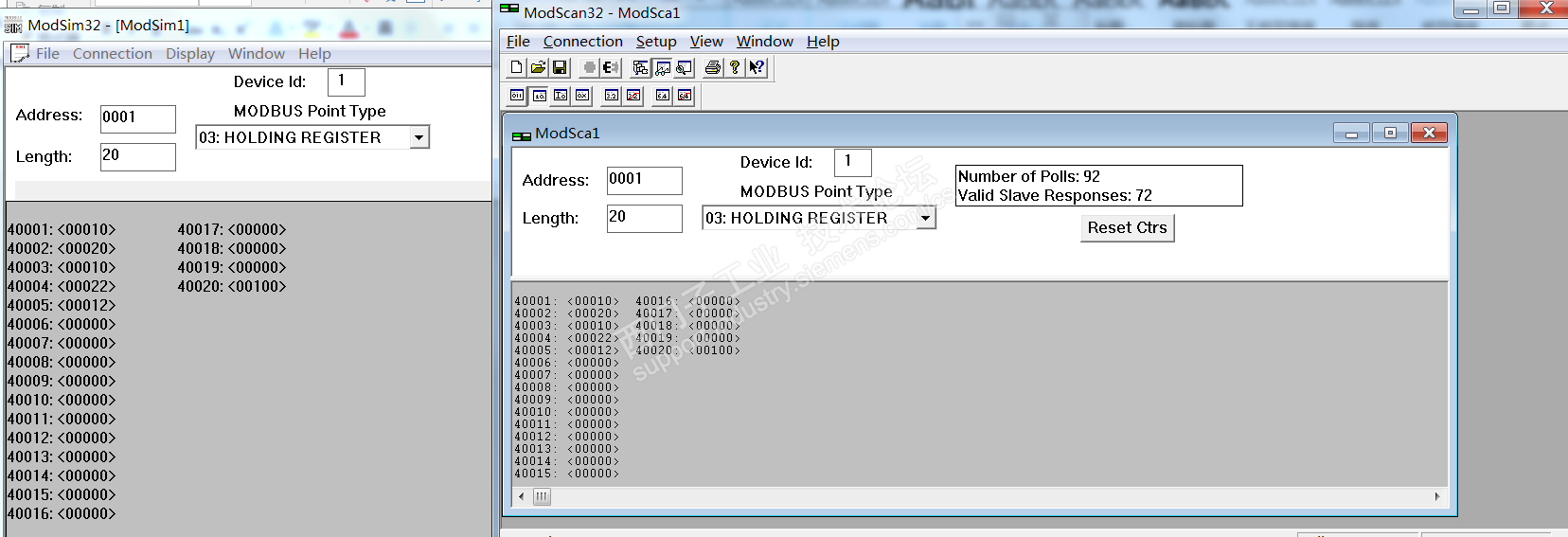

2.1.6. 然后就会发现服务端和客户端的数据已经连接并且为一致的

2.2.   Modbus通讯测试软件作为服务端，1200PLC作为客户端进行通讯测试

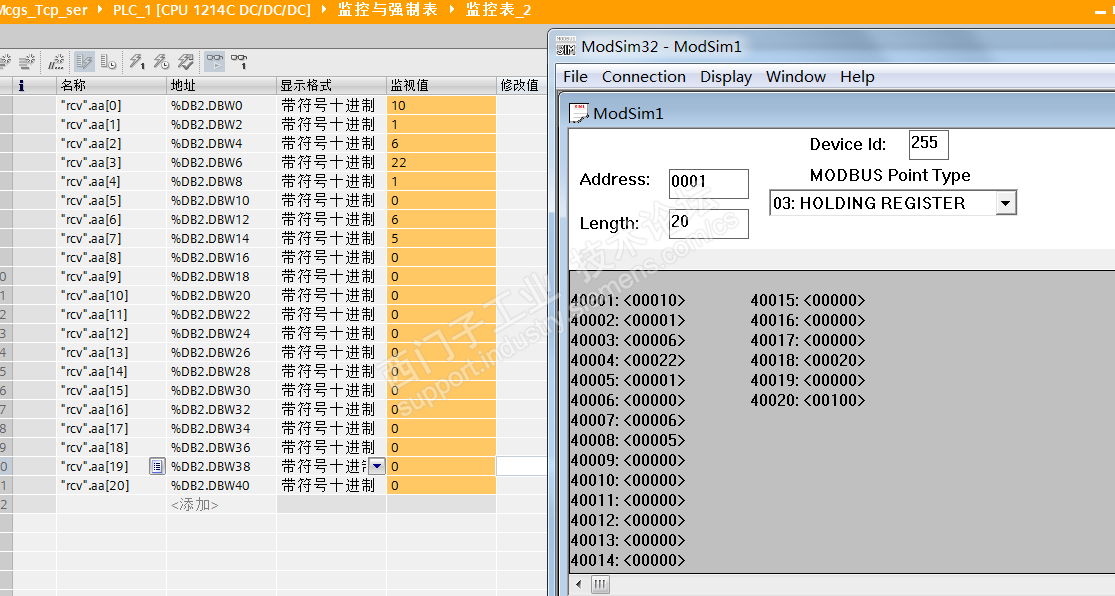

改变服务端或客户端40001-40010任意数值（PLC程序中读取数据为10个），两边的数值均会同步改变；

2.3.   Modbus通讯测试软件作为客户端，1200PLC作为服务端进行通讯测试

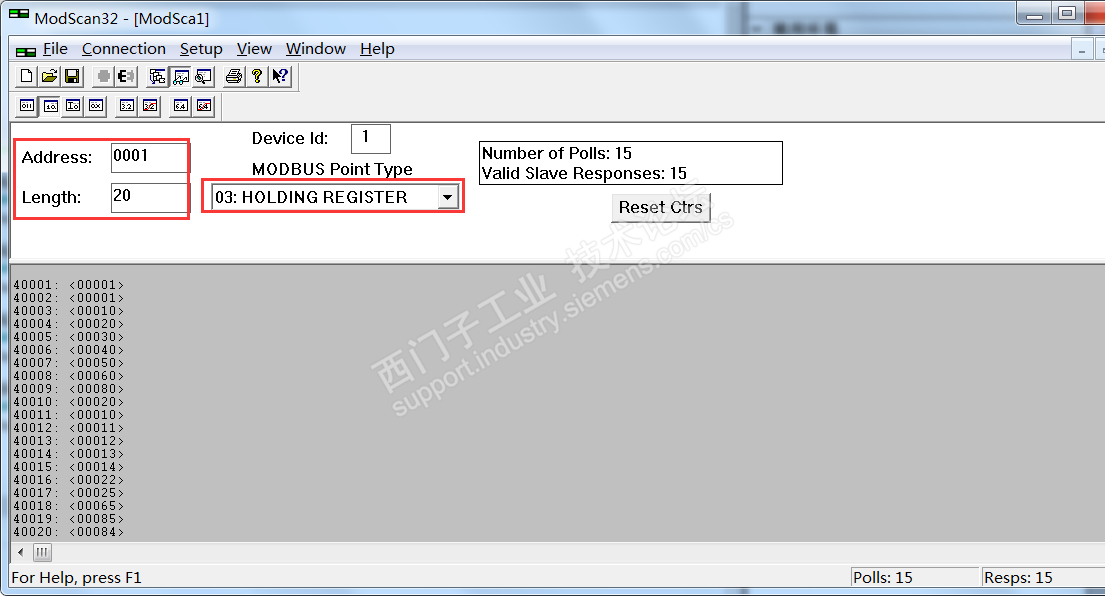

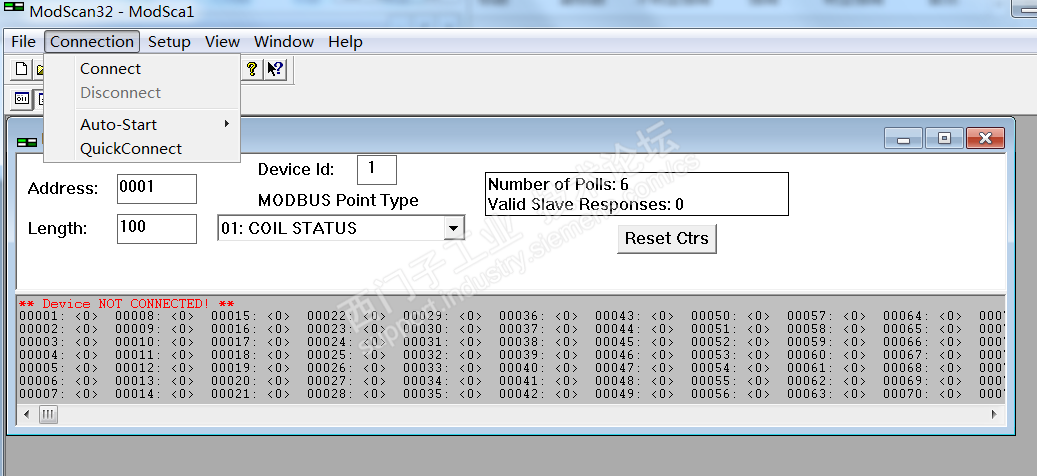

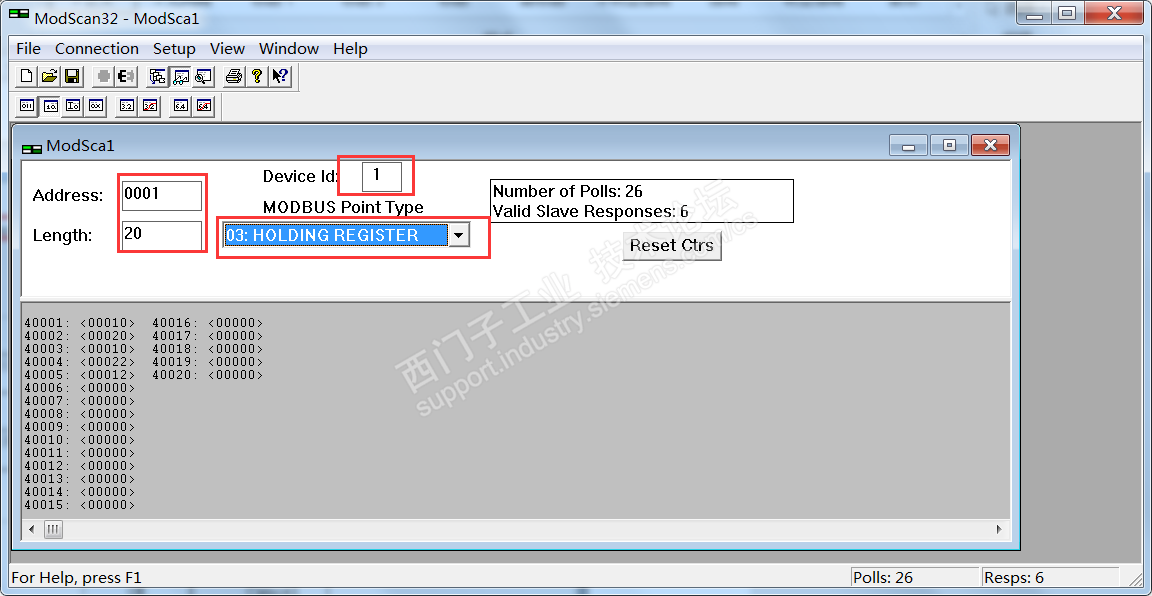

设置modscan地址为1，数据个数为20，通讯模式为03

然后选择Connection-Connect，设置服务端参数如下：

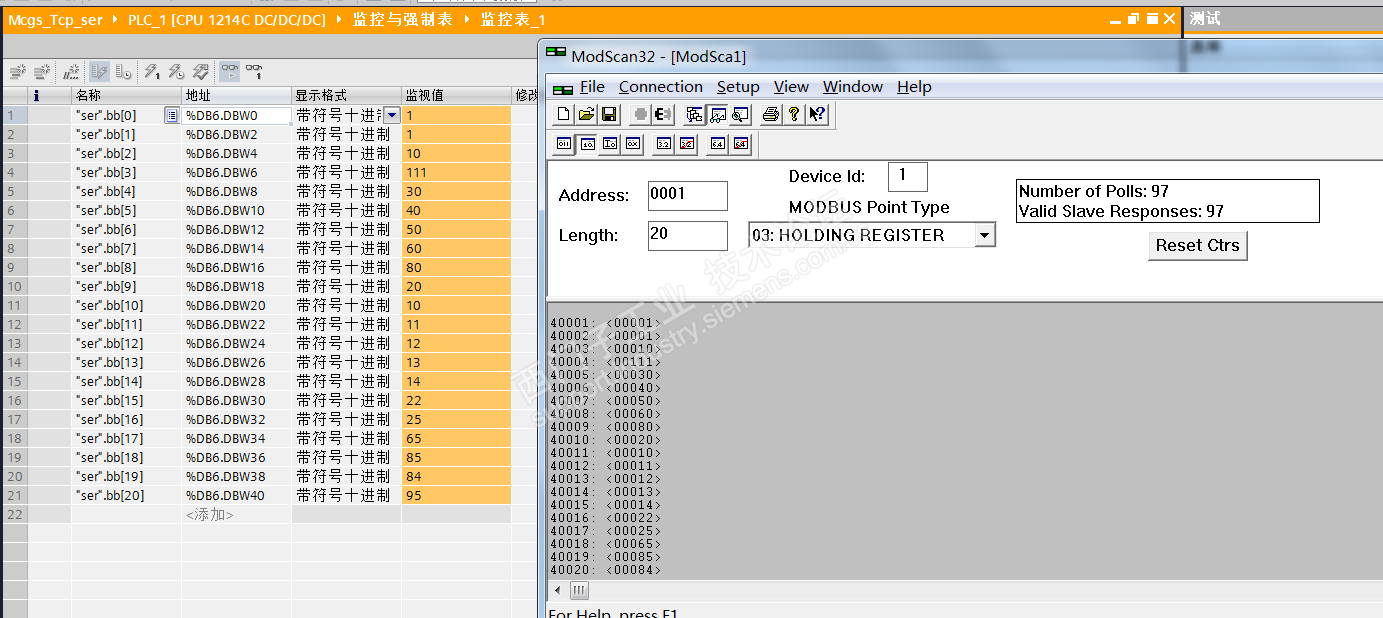

点击OK后，即可取得两端通讯数据；

3.  使用modbus tcp通用协议，使MCGS上位机软件和modbus测试工具进行通讯测试；测试成功后，再进行MCGS上位机软件与1200通讯测试；

3.1.   MCGS上位机软件和modbus测试工具（服务器端）进行通讯测试

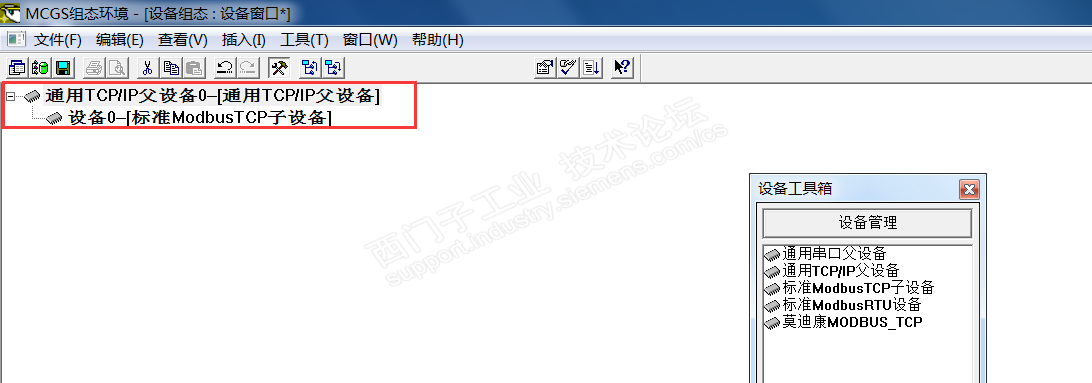

组态硬件，设置TCP/IP父设备-标准TCP子设备

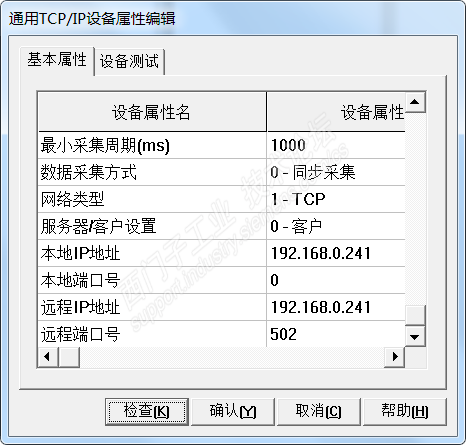

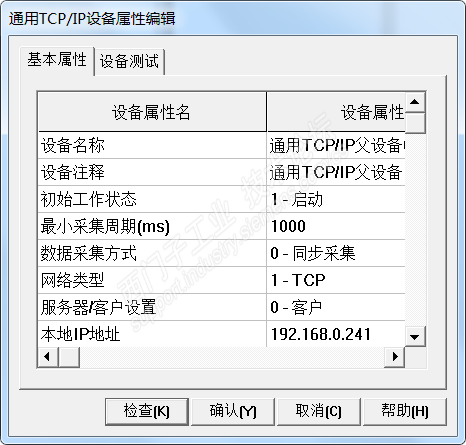

通用TCP/IP父设备参数设置

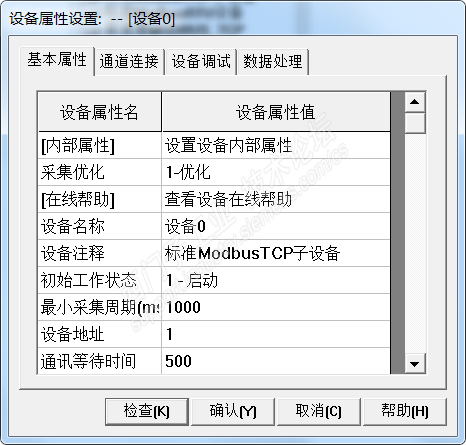

标准Modbus  TCP子设备参数设置

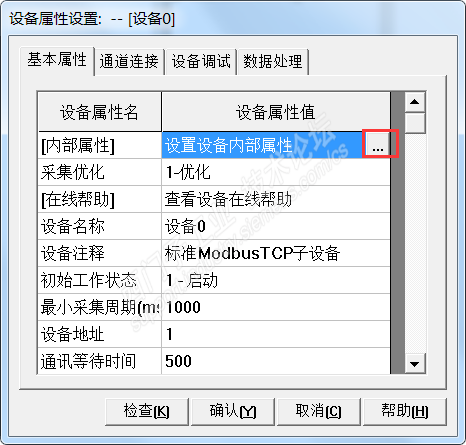

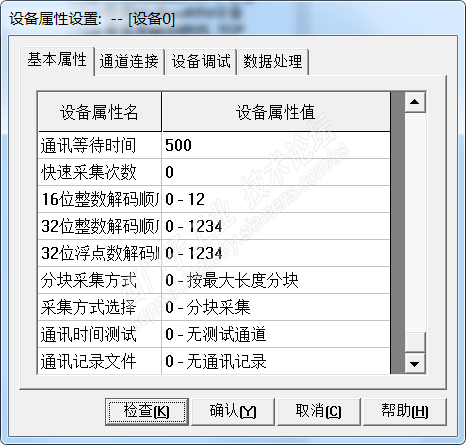

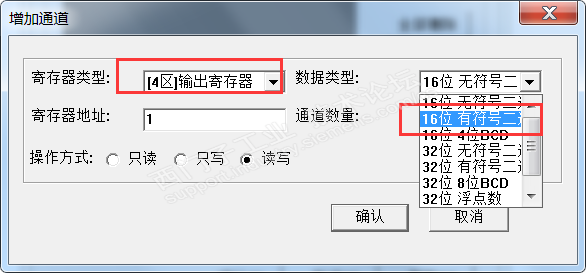

设置设备内部属性

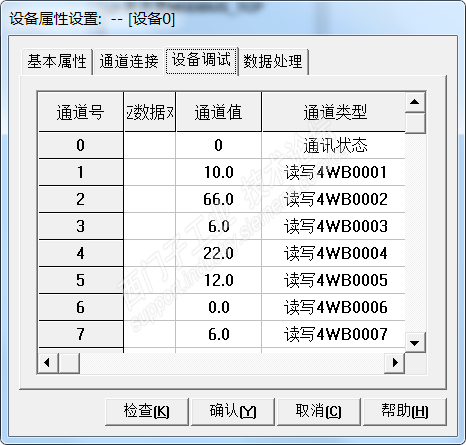

在设备调试中已可读取

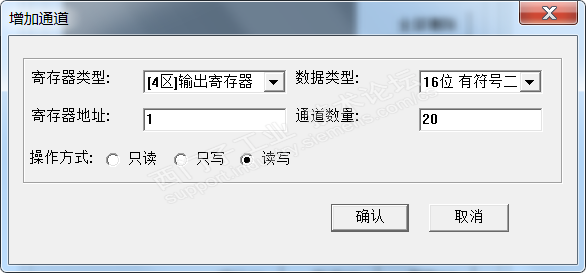

新建变量，建立内部参数与变量的连接，建立画面，如下图，测试成功

3.2.   MCGS上位机软件和1200PLC进行通讯测试

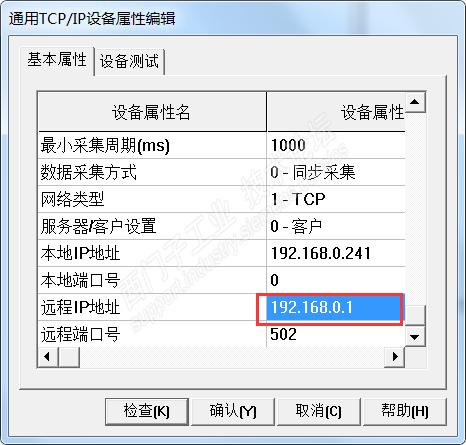

修改父设备IP地址为192.168.0.1（PLC地址），其他参数及配置保持不变

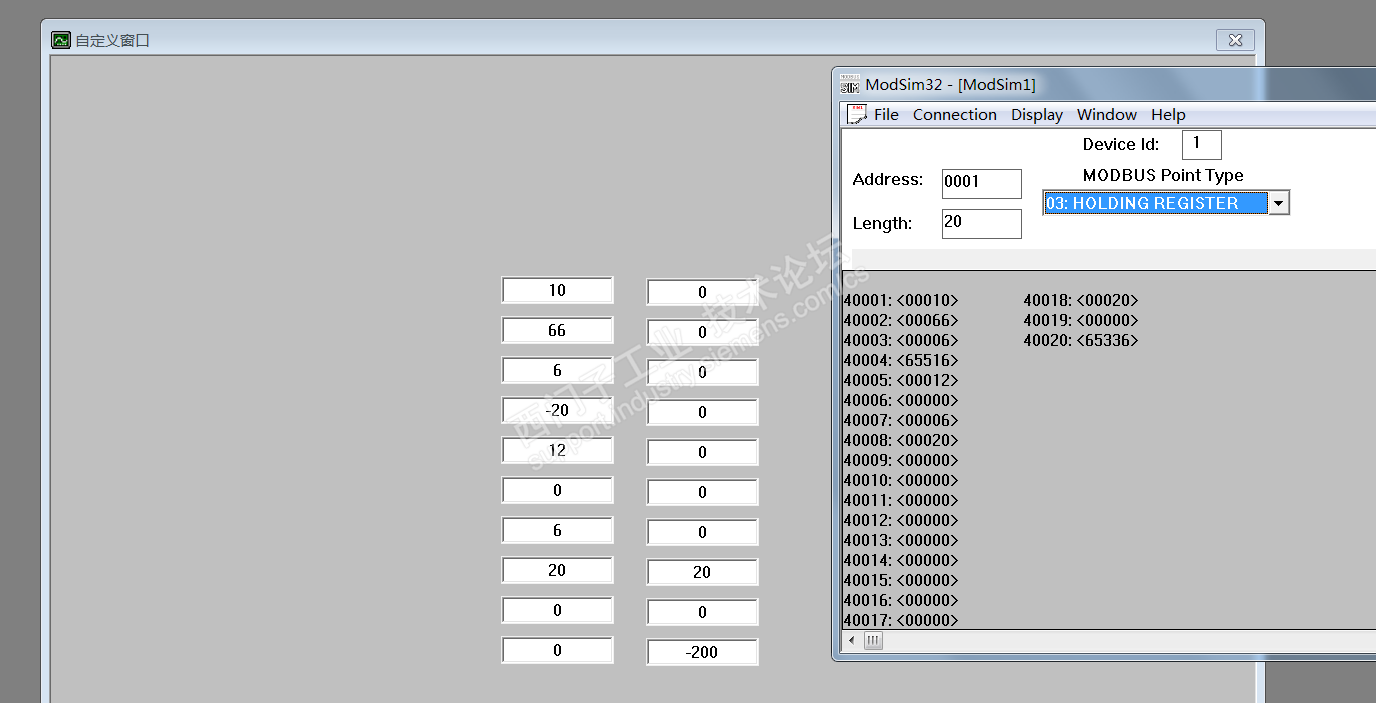

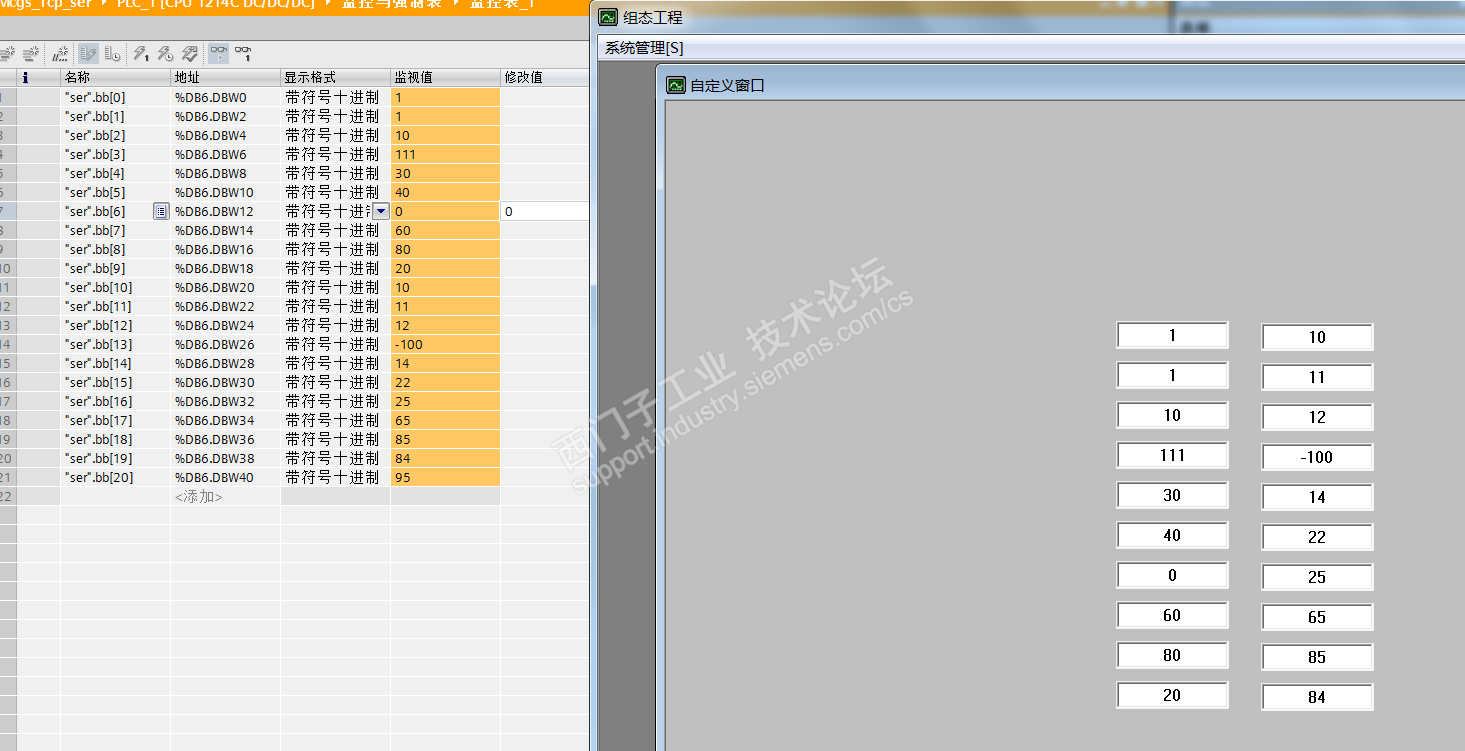

运行MCGS工程，可发现组态画面中数据与PLC中数据一致，任意修改一端数据，另一端数据均会同步发生变化。

至此，全部测试均已通过，测试成功！

4. 注意事项

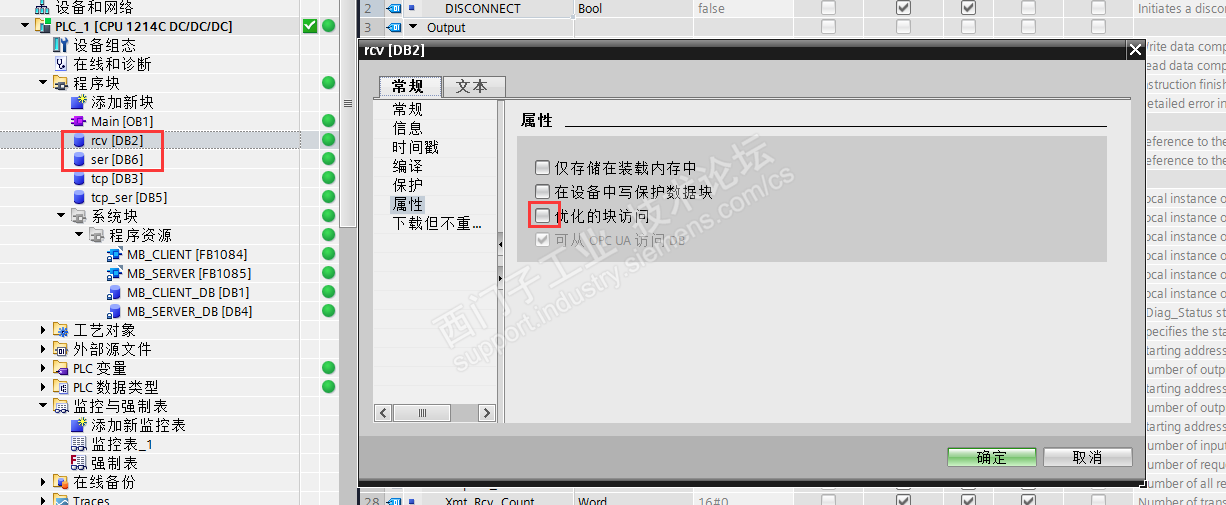

1. 数据块属性中块优化勾选项去除，便于进行直接寻址

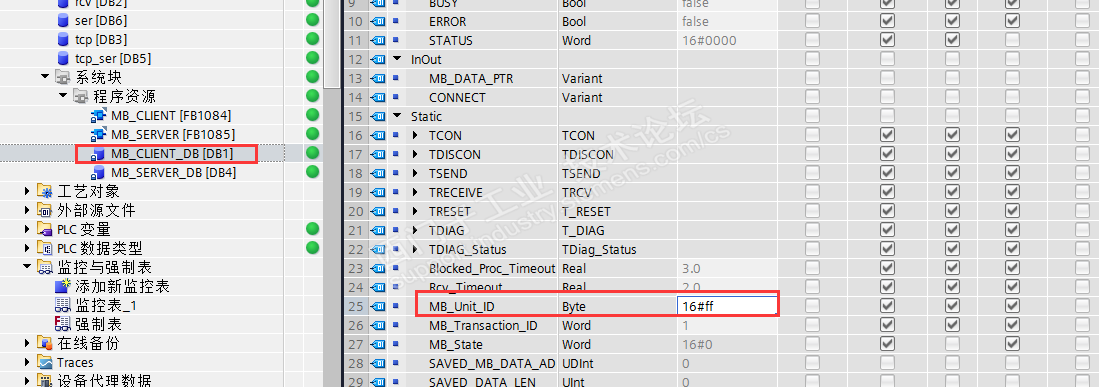

2. PLC作为客户端需要注意通讯系统背景数据块中参数MB_Unit_ID（默认为255），使用ModSim通讯测试软件时，需注意将ModSim中ID设置与PLC中MB_Unit_ID参数一致；

参考资料：

http://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/PROFINETnew/Modbus%20TCP%20V4/Modbus%20TCP(V4.0)%20Client.html

3. 当排查参数及测试服务器都正常，但是仍有status报错80C8，ERROR一直触发；可尝试停止CPU运行，再次开启即可恢复。

例程如下

1 1200程序（归档项目博图V15）.zip

3 MCGS测试程序（通用版）.zip
